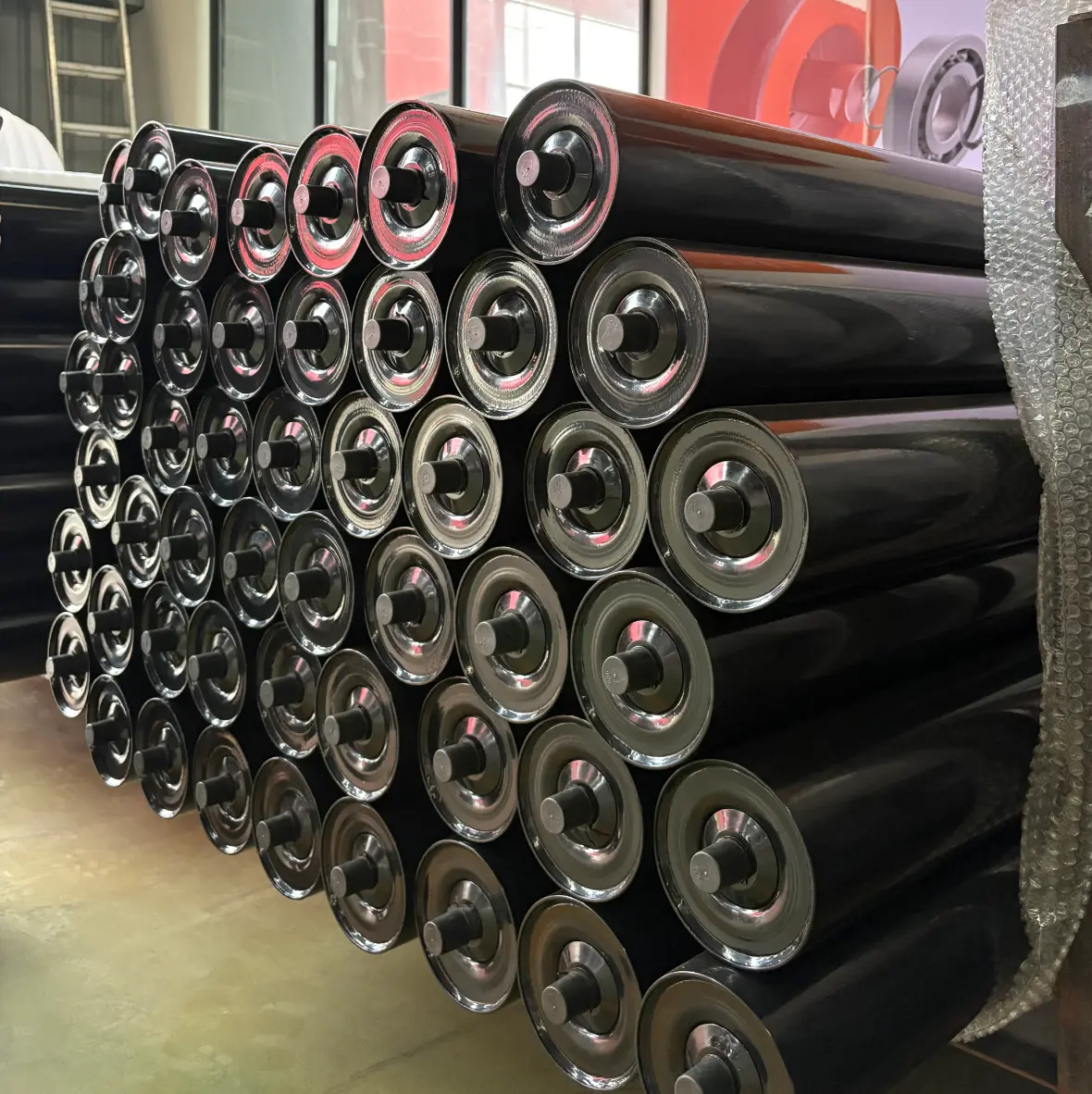

Doorlopende spanrol

Met 15 jaar ervaring in de productie van transportrollen, levert YUFENG trogrollen in diameters van 89–159 mm voor riembreedtes van 400–2400 mm. Elke trog-looprol ondergaat rotatie-, impact-, corrosie- en afdichtingstests om betrouwbare prestaties te garanderen. Het geïntegreerde trogontwerp helpt het morsen van materiaal en ongelijkmatige slijtage van de riemranden te verminderen, waarbij CAD-tekeningen, monstertests en technische ondersteuning beschikbaar zijn.

Productdefinitie en compleet productieproces

1. Structuur en functie van de looprol

Een trog-spanrol bestaat uit drie afzonderlijke rollen die op een geïntegreerde stempelbeugel zijn gemonteerd: een horizontale middenrol en twee symmetrisch hellende zijrollen. Samen vormen ze een stabiele concave draaggoot die de transportband ondersteunt en helpt bulkmaterialen gecentreerd te houden tijdens transport.

YUFENG selecteert hoogwaardige Q235 naadloze dikwandige stalen buizen voor het rollichaam, massieve koolstofstalen assen, versterkte koudgestempelde beugels en meerlaagse labyrint dubbele olieafdichtingen. Geautomatiseerd CNC-snijden, gasbeschermd lassen en elektrostatische antiroestcoating op hoge temperatuur worden tijdens het hele productieproces gebruikt om de maatnauwkeurigheid, structurele sterkte en corrosieweerstand te verbeteren.

2. Versterkte rollenconstructie voor zwaar transport

Veel goedkope generieke spanrollen gebruiken dunwandige buizen van ongeveer 2,0–2,5 mm dik, die kunnen vervormen onder langdurige zware belasting en kunnen bijdragen aan een verkeerde uitlijning van de riem, materiaalverspilling en lagerdefecten. YUFENG maakt gebruik van 3,5 mm dikke naadloze stalen buizen voor een versterkte rolconstructie, gecombineerd met uiterst nauwkeurige dubbel afgedichte lagers uit de 6204-, 6205- en 6306-serie, afhankelijk van de vereiste belasting.

De radiale slingering wordt binnen 0,5 mm geregeld, terwijl de statische rotatieweerstand op ongeveer 1,5–2,5 N wordt gehandhaafd. Deze precisie helpt de wals een stabiele rotatie, lage wrijving en minder bedrijfsgeluid te bereiken in veeleisende omgevingen met veel stof, vochtigheid, minerale slurry of blootstelling aan milde zuren en alkaliën.

3. Gespecialiseerde materialen voor verschillende arbeidsomstandigheden

Naast de standaard stalen looprollen, beschikt YUFENG over speciale productiemogelijkheden voor gespecialiseerde rolconfiguraties. Beschikbare opties zijn onder meer met rubber beklede slijtvaste rollen, UHMWPE anticorrosierollen en roestvrijstalen asconfiguraties.

Met deze opties kunnen klanten geschikte rolmaterialen en -structuren selecteren op basis van schurende materialen, corrosieve omgevingen, blootstelling aan vocht en andere bedrijfsomstandigheden. Vóór de productie ondergaan binnenkomende grondstoffen een inspectie van de chemische samenstelling en mechanische sterkte om vanaf het begin van het productieproces een consistente materiaalkwaliteit te garanderen.

Authentieke lange termijn veldtestgegevens

1. Zes maanden durende veldtest in een ondergrondse kolenmijn

YUFENG regelde een ononderbroken veldtest van zes maanden voor zijn Troughing Idler Roller in een ondergrondse kolenmijn. De test was gericht op loopstabiliteit op de lange termijn, afdichtingsprestaties, bandbescherming en materiaalinsluiting onder veeleisende transportomstandigheden.

Testomgeving:Ondergrondse kolenmijnrijbaan met een stofconcentratie van ≥1.200 mg/m³, omgevingstemperatuur variërend van -10°C tot +65°C, en 24 uur per dag continu transport.

Belastingstoestand:Elke rollengroep kon een maximale belasting van maximaal 2.800 kg dragen bij het transporteren van ruwe steenkool, ganggesteente en gemengde bulkmaterialen.

2. Geverifieerde levensduurprestaties

Tijdens de veldtest verzamelde de YUFENG-trog-looprol 32.600 stabiele bedrijfsuren. Op basis van de geregistreerde vergelijkingsgegevens vertegenwoordigt dit ongeveer 3 tot 5 keer de levensduur van gewone dunwandige loopwielen die onder vergelijkbare omstandigheden worden gebruikt.

3. Afdichting en lagerbescherming

Na 30 opeenvolgende dagen van cyclische blootstelling aan stof en watersproeien onder hoge druk vertoonden de geteste rollen geen vastlopen van de lagers en geen interne lekkage van smeermiddel. De meerlaagse labyrintafdichtingsstructuur hielp de lagerconstructie te beschermen tegen het binnendringen van stof en water.

4. Transportbandbescherming

De standaard trogstructuur zorgt voor een stabiele ondersteuning van de band en helpt overmatige randwrijving tussen de transportband en de rollen te verminderen. Tijdens de veldtest ging de geoptimaliseerde rollenconfiguratie gepaard met een verlenging van ongeveer 40% in de vervangingscyclus van de transportband vergeleken met de vorige bedrijfsomstandigheden.

5. Beheersing van materiaalverspilling

De troghoek van 35° zorgt voor een dieper draagprofiel en houdt fijn stortgoed effectiever binnen de transportband. Onder hetzelfde transportvolume bedroeg het gemeten materiaalverspillingspercentage ongeveer 0,48%, vergeleken met 3,2% voor parallelle platte vrijloopconfiguraties.

Deze veldresultaten bieden praktische referentiegegevens voor klanten die troglooprollen evalueren voor ondergrondse mijnbouw, bulkmateriaalbehandeling en andere continue, zware transporttoepassingen.

Volledige productclassificatie en standaard technische parameters

1. Standaard looprol met 3 rollen

De standaard 3-Roll Troughing Idler is de universele configuratie voor mijnbouw-, cement-, graan- en andere transportsystemen voor bulkmateriaal. Het bestaat uit één middenrol en twee schuine zijrollen om een ​​stabiele draagbak te vormen. Standaard troghoeken zijn 20°, 30°, 35° en 45°, waardoor de structuur kan worden afgestemd op verschillende materiaaleigenschappen en transportbandontwerpen.

2. Impactbuffer door looprol

De Impact Buffer Troughing Idler is ontworpen voor laad- en invoerpunten van transportbanden waar vallende materialen een hoge onmiddellijke impact veroorzaken. De rollen zijn voorzien van een dikke rubberen bekleding om de impactenergie te absorberen en de directe schokken die op de transportband en de rollenstructuur worden overgedragen te verminderen. Onder geschikte bedrijfsomstandigheden kan het met rubber gebufferde ontwerp tot 70% van de onmiddellijke impactkracht van vallend bulkmateriaal absorberen.

3. Automatische zelfinstellende looprol

De automatische zelfuitlijnende looprol is voorzien van een ondersteuningsstructuur voor afwijkingscorrectie om de transportband terug naar zijn normale looppositie te helpen geleiden. Het is geschikt voor transportsystemen waarbij een afwijking van de band randslijtage, beschadiging van de band of materiaalverspilling kan veroorzaken, waardoor de stabiliteit van de transportband op de lange termijn wordt verbeterd en de vereisten voor handmatige aanpassingen worden verminderd.

4. UHMWPE anti-corrosie trog-looprol

De UHMWPE Anti-Corrosion Troughing Idler maakt gebruik van een niet-metalen polymeer rollichaam dat is ontworpen voor corrosieve werkomgevingen. De corrosiebestendige constructie maakt hem geschikt voor chemische fabrieken, zoutwerven, rioolwaterzuiveringsinstallaties en andere toepassingen die worden blootgesteld aan zuur, alkali, zoutmist of vocht. De lichtgewicht rolstructuur kan ook helpen de rotatieweerstand en onderhoudsvereisten te verminderen.

5. Standaard technisch parameterbereik

YUFENG kan de roldiameter, buisdikte, asmaat, lagerconfiguratie, afdichtingsstructuur, troghoek en beugelafmetingen verder aanpassen op basis van riembreedte, transportcapaciteit, materiaaleigenschappen en feitelijke werkomstandigheden.

Echte wereldwijde klantprojectcases

YUFENG-transportrollen zijn geëxporteerd naar meer dan 32 landen en regio's, ter ondersteuning van grootschalige mijnbouw-, haven-, cement- en bulktransportprojecten. Onze rollen worden geselecteerd op basis van de werkelijke werkomstandigheden zoals belasting, bandbreedte, transportomgeving, blootstelling aan corrosie en materiaaleigenschappen.

1. Open steenkolenmijnbouwproject in Mongolië

Projectschaal:Kolentransportsysteem van 12 km lang, met een 1200 mm brede band voor zwaar gebruik en een ontworpen transportcapaciteit van 2.000 ton per uur.

Klantuitdaging:De voorheen gebruikte, goedkope geïmporteerde looprollen ondervonden binnen ongeveer 6.000 bedrijfsuren storingen. Frequente stilleggingen resulteerden in productieverliezen en hogere kosten voor reserveonderdelen.

YUFENG-oplossing:Wij leverden op maat gemaakte 35° versterkte sealrollen met een verdikte buiswand en een verbeterde labyrintafdichtingsstructuur. Het ontwerp is geoptimaliseerd voor zware belastingen, gebruik buitenshuis en mijnbouwomstandigheden met veel stof.

Geverifieerd resultaat:Na 18 maanden ononderbroken gebruik buitenshuis hoefden de rollen niet te worden vervangen en werden er geen gemelde storingen geregistreerd. De maandelijkse arbeidskosten voor onderhoud werden met ongeveer 65% verlaagd.

Feedback van klanten:“De leirollen behouden een stabiele werkingsstatus onder zware stoffige mijnbouwomstandigheden in de open lucht, met veel competitievere algemene kostenprestaties dan Europese geïmporteerde merken.”

2. Terminal voor het lossen van erts in Zuidoost-Azië

Arbeidsomstandigheden:Het transportsysteem werkt het hele jaar door buiten, waarbij voortdurend schepen worden gelost en opslagplaatsen worden overgebracht onder ernstige blootstelling aan zoute mist aan de kust.

YUFENG-oplossing:Wij hebben UHMWPE anti-corrosie trogrollen geleverd met roestvrijstalen interne assen en corrosiebestendige componenten. De rolconstructie is gekozen om corrosiegerelateerde lagerproblemen te verminderen en de betrouwbaarheid van de service in maritieme omgevingen te vergroten.

Geverifieerd resultaat:Na twee jaar ononderbroken gebruik meldde de klant dat er geen zichtbare asroesting of lagerblokkering was, wat een stabiele werking in een omgeving met een hoog zoutgehalte en een hoge luchtvochtigheid ondersteunde.

3. Binnenlandse productielijn voor cementklinkers van 5.000 ton/dag

Arbeidsomstandigheden:De cementproductielijn verwerkt ovenas met een hoge temperatuur en zeer schurende aggregaatgrondstoffen, waardoor aanzienlijke impact- en slijtagebelastingen op het transportsysteem ontstaan.

YUFENG-oplossing:We hebben met rubber beklede looprollen geleverd die zijn ontworpen om de impact op laadruimtes te absorberen en tegelijkertijd het directe contact tussen scherpe materialen en de transportband te verminderen.

Geverifieerd resultaat:De geoptimaliseerde configuratie van de impactrollen verminderde de schade aan het bandoppervlak en hielp de servicecyclus van het complete transportsysteem te verlengen onder omstandigheden van cementproductie met hoge slijtage.

YUFENG kan beschikbare projectfoto's, technische specificaties en toepassingsreferenties verstrekken voor klantevaluatie. Voor grote overzeese transportprojecten kan ons engineeringteam ook geschikte rolconstructies aanbevelen op basis van bandbreedte, laadcapaciteit, transporthoek en werkomgeving.

Kernconcurrentievoordelen versus gewone leeglopers op de markt

Toepasselijke industriële scenario's

1. Mijnbouw

YUFENG-transportbanden zijn geschikt voor open-pit kolenmijnen en ondergrondse mijnbouwactiviteiten waarbij ijzererts, gouderts, bauxiet en andere bulkgrondstoffen betrokken zijn. Ze zijn ontworpen ter ondersteuning van transportsystemen over lange afstanden en veeleisende werkomstandigheden waarbij stabiele rotatie, draagvermogen en betrouwbare afdichting essentieel zijn.

2. Thermische energiecentrales

Voor thermische energiecentrales kunnen YUFENG-transportbanden worden gebruikt in kolentoevoersystemen, kalksteentransport voor rookgasontzwaveling en transport van ketelas of slakken. De geschikte rollenstructuur zorgt voor een stabiele ondersteuning van de band tijdens continu transport van materiaal en zware werkzaamheden.

3. Bouwmaterialenindustrie

YUFENG-rollen zijn toepasbaar op grote cementfabrieken, zand- en steengroeven en grindverwerkingslijnen. Hun robuuste constructie is geschikt voor het transporteren van schurende bulkmaterialen zoals aggregaten, steenslag en cementgrondstoffen, waardoor de betrouwbare werking van de transportband behouden blijft.

4. Havens en terminals voor bulklading

In havens en bulkladingterminals kunnen YUFENG-transportbanden worden geïnstalleerd op transportsystemen die worden gebruikt voor steenkool, ijzererts, graan en chemische bulkmaterialen. Ze ondersteunen laad- en losapparatuur voor schepen, opslagtransportbanden en andere continue materiaalbehandelingssystemen.

5. Chemische en zoutproductie

Voor chemische en zoutproductieomgevingen die worden blootgesteld aan zuur-, alkali- of zoutmist, kan YUFENG anticorrosieve UHMWPE-troggen leveren. Hun corrosiebestendige constructie helpt de slijtage van de rollen te verminderen en ondersteunt een stabiele werking in chemisch veeleisende productieruimtes.

6. Graanverwerkende industrie

Er zijn gladde, slijtvaste en voedselveilige rolopties beschikbaar voor transportsystemen voor tarwe, maïs, rijst en andere agrarische bulkmaterialen. Deze rollen zijn geschikt voor graanopslag-, verwerkings- en transporttoepassingen waarbij een schone werking en betrouwbare materiaalhantering belangrijk zijn.

Fabrieksprofessionele kracht en kwalificaties

1. Gestandaardiseerde productiecapaciteit

YUFENG exploiteert een gestandaardiseerde automatische productiewerkplaats van 20.000 m², uitgerust met meer dan 50 sets CNC-precisieverwerkingsapparatuur. Met een maandelijkse productiecapaciteit van maximaal 80.000 sets transportrollen en 15 jaar gerichte productie-ervaring bieden wij een stabiele productiecapaciteit voor zowel standaard- als aangepaste rollenvereisten.

2. Kwaliteitsbeheer en certificeringen

YUFENG onderhoudt een compleet kwaliteitsmanagementsysteem dat de inspectie van grondstoffen, controle van het productieproces en het testen van eindproducten omvat. Onze walsproducten worden vervaardigd onder ISO 9001-kwaliteitsmanagementvereisten, met toepasselijke MT/T 821- en CE-conformiteitsondersteuning voor relevante markten. Indien nodig kunnen fabrieksauditrapporten en testrapporten voor productprestaties van derden worden verstrekt.

3. Kwaliteitscontrole in vijf fasen

Ons QC-proces omvat vijf belangrijke fasen: inspectie van binnenkomende grondstoffen, testen van halfafgewerkte lassterkte, testen van voltooide rolrotatieweerstand, tests van afdichtings- en verouderingssimulatie, en eindinspectie van de verpakking vóór verzending. Dit proces zorgt voor consistente rolprestaties, betrouwbare afdichting en stabiele werking in veeleisende transportsystemen.

4. Technische ondersteuning en snelle levering

YUFENG ondersteunt gratis CAD-technische tekeningen, monsterlevering binnen 7 dagen voor kleine proefbestellingen en een typische productiecyclus van 15-20 dagen voor op maat gemaakte bulkbestellingen. Voor industriële projecten in het buitenland bieden we ook technische begeleiding op afstand en ondersteuning op locatie voor grootschalige transportsystemen.

Veelgestelde vragen

1. Vraag: Welke troghoek van de trog-spanrol moet ik kiezen voor mijn transportsysteem?

A: 35° is de meest universele standaardhoek die geschikt is voor de meeste mijnbouw- en cementindustriële projecten. Het type met een lichthoek van 20° is geschikt voor transport van graan en landbouwmateriaal met lichte lading, terwijl het model met diepe trog van 45° is ontworpen voor bulktransport met hoge capaciteit om het overstromen van materiaal te minimaliseren. Wij kunnen de hellingshoek van de beugel volledig aanpassen aan de ontwerptekening van uw transportband.

2. Vraag: Kunt u anti-corrosie trog-looprollen leveren voor zoutwerven en chemische productiefabrieken?

EEN: Absoluut. Wij bieden drie anticorrosieoplossingen: UHMWPE niet-metaalpolymeer-loopwielen, met rubber beklede, slijtvaste, roestwerende stalen loopwielen en op maat gemaakte roestvrijstalen interne as-loopwielen, die zich kunnen aanpassen aan langdurige zure, alkalische en zoute mistcorrosieve werkomgevingen.

3. Vraag: Wat is uw minimale bestelhoeveelheid en standaard levertijd?

A: De MOQ van de monsterproef is 1 stuk; bulk formele bestelling MOQ is 100 sets. Conventionele specificaties uit standaardvoorraad kunnen binnen 7 werkdagen worden geleverd, terwijl voor op maat gemaakte, niet-standaard trogleirollen een productieperiode van 15-20 dagen nodig is.

4. Vraag: Voldoen uw trog-loopwielen aan de internationale industriële ontwerpnormen?

A: Alle eindproducten voldoen volledig aan de wereldwijde industriële normen van CEMA, ISO, MT/T 821 en DIN. Volledige officiële testrapporten zijn bijgevoegd voor grensoverschrijdende exportinklaring.

Neem contact met ons op

Bent u op zoek naar een troglooprol met een lange levensduur en weinig onderhoud om uw bulktransportsysteem te upgraden en de bedrijfskosten op de lange termijn te verlagen? Neem nu contact op met ons professionele technische team om gratis productmonsters aan te vragen, op maat gemaakte technische tekeningen en een fabrieksdirecte groothandelsprijslijst te ontvangen! Wij bieden een totaaloplossing voor het matchen van transportcomponenten voor al uw materiaaltransportprojecteisen.
