Fabrieksprijs Cleated en zijwandtransportband voor efficiënte verwerking van bulkmateriaal
YUFENG Transportband met profiel en zijwand, ook wel gegolfde zijwandtransportband of steile-hoektransportband genoemd, is ontworpen voor het transporteren van bulkmaterialen waarbij conventionele platte banden niet voldoende hefhoogte kunnen bieden of het terugrollen van materiaal kunnen voorkomen. De band bestaat uit een basisband, gegolfde zijwanden en dwarsmeenemers, die door middel van hete vulkanisatie zijn geïntegreerd.
YUFENG biedt met EP-stof en staalkoord versterkte structuren voor verschillende transportafstanden, materiaalgewichten en installatie-indelingen. De beschikbare ontwerpen ondersteunen horizontaal, hellend en verticaal transport, waardoor ze geschikt zijn voor toepassingen in de mijnbouw, cement, aggregaat, graan, chemicaliën en andere bulkmaterialen.
Classificatie van zijwandriemen van EP-stof en staalkoord
Zijwandtransportband van EP-stof
Het karkas van EP-stof biedt een goede flexibiliteit, lage rek en stabiele trekprestaties. Het is geschikt voor transportsystemen met middelmatige belasting en relatief korte of middelmatige transportafstanden, waaronder cementfabrieken, graanverwerkingsfaciliteiten en productielijnen voor aggregaat.
Zijwandtransportband van staalkoord
Het staalkoordkarkas biedt een hogere treksterkte en een lagere permanente verlenging dan weefselstructuren. Het is ontworpen voor zware toepassingen die een grotere transportafstand, hefhoogte en materiaalcapaciteit vereisen, met name in de mijnbouw en grootschalige systemen voor de behandeling van bulkmateriaal.
| Riemtype | Kernkenmerk | Toepasselijke arbeidsomstandigheden |
|---|---|---|
| Zijwandriem van EP-stof | Flexibel, lage rek, kosteneffectief | Transport over middellange afstanden en middelzware lasten |
| Zijwandriem van staalkoord | Hoge treksterkte, ultralage rek | Transport over lange afstanden en zwaar transport |
Het juiste karkas moet worden geselecteerd op basis van de hefhoogte, bandlengte, materiaaldichtheid, uurcapaciteit en maximale transporthoek.

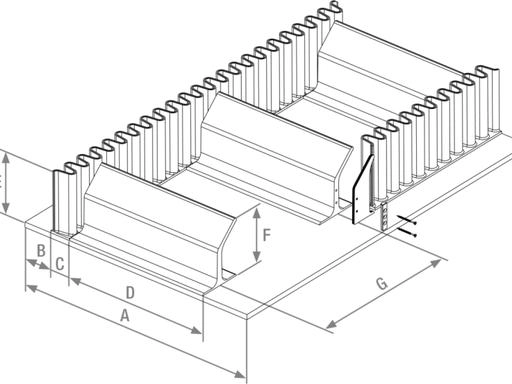

Opties voor zijwandhoogte, schoenplaattype en maat

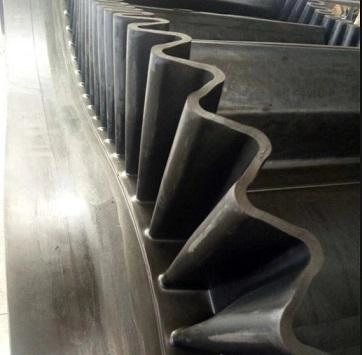

Zijwand Hoogte
YUFENG levert gegolfde zijwanden in hoogtes vanaf40 mm tot 500 mm, waardoor de bandstructuur kan worden afgestemd op verschillende materiaalvolumes en transportcapaciteiten.

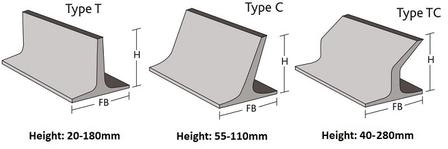

Cleat-configuratie
T-, C- en TC-schoenplaatjeconfiguraties zijn beschikbaar. De schoenplaathoogte kan worden aangepast20 mm tot 460 mm, waarbij de afstand is aangepast aan de materiaaleigenschappen en de transporthoek.
Bandbreedte en karkaskwaliteit
Beschikbare profiel- en zijwandtransportbandbreedtes variëren van300 mm tot 2000 mm, met EP100–EP1000 stoffen karkassen en ST630–ST2000 staalkoordkarkassen beschikbaar voor verschillende belastingsvereisten.
Functionele typen zijwandtransportbanden
Algemene slijtvaste zijwandriem
Het standaard slijtvaste rubbermengsel is geschikt voor conventionele bulkmaterialen zoals zand, aggregaat, steenkool en cementgrondstoffen. Het normale bereik van de bedrijfstemperatuur is ongeveer-20°C tot +60°C.
Vlamvertragende antistatische zijwandriem
Deze structuur combineert vlamvertragende en geleidende eigenschappen voor ondergrondse transportomgevingen waar brand en statische elektriciteit grote veiligheidsrisico's zijn. Toepasselijke modellen kunnen worden vervaardigd volgensMT/T668vereisten.
Hoge temperatuurbestendige zijwandriem
Hittebestendig rubber op EPDM-basis wordt gebruikt voor het transporteren van hete materialen zoals cementklinkers en metallurgische slakken. Geschikte formuleringen kunnen materiaaltemperaturen tot ongeveer180°C, afhankelijk van de werkelijke bedrijfsomstandigheden.
Oliebestendige zijwandriem
Op NBR gebaseerd afdekrubber biedt weerstand tegen minerale oliën, smeermiddelen en bepaalde chemische media, waardoor het zwellen en barsten van rubber in met olie verontreinigde werkomgevingen wordt verminderd.
Lage temperatuurbestendige zijwandriem
Een koud-flexibele rubbersamenstelling behoudt de flexibiliteit bij toepassingen bij lage temperaturen en kan worden geconfigureerd voor transportomgevingen buitenshuis tot ongeveer-40°C, afhankelijk van de specifieke formulering.
Zijwandriem van voedingskwaliteit
Bij toepassingen die met voedsel in aanraking komen, kunnen geschikte niet-giftige en gemakkelijk schoon te maken materialen worden gebruikt voor transportapparatuur voor graan, fruit, groenten en voedselverwerking. Het exacte materiaal en de certificering moeten worden geselecteerd op basis van de bestemmingsmarkt en toepassingsvereisten.
Structureel en functioneel maatwerk
Basiskarkasselectie
YUFENG biedt polyester EP-stof of gegalvaniseerde staalkoordversterkte basisriemen volgens transportbelasting, afstand en hefvereisten.
Aanpassing van de hoogte van de zijwand
Beschikbare zijwandhoogtes zijn inclusief40, 60, 80, 100, 200, 300, 400 en 500 mm, met andere afmetingen beschikbaar volgens projectvereisten.
Type schoenplaat en afstand
T-, C- en TC-meenemers kunnen worden geselecteerd op basis van materiaalgrootte, transporthoek en vereist draagvermogen.
Functionele rubberformulering
Slijtvaste, vlamvertragende, hoge temperatuur, oliebestendige en lage temperatuur rubberformuleringen kunnen worden geconfigureerd voor verschillende werkomgevingen.
Versterking Structuur
Er kan dwarsversterking worden toegevoegd om de ondersteuning van de basisband tijdens de terugslag te verbeteren, terwijl extra dwarsversterking met staaldraad kan worden geconfigureerd voor materiaalbelasting met hoge impact.
Verwerking met vaste lengte
YUFENG ondersteunt snijden op vaste lengte en aangepaste afmetingen voor compacte transportapparatuur en projectspecifieke installaties.
Geïntegreerde vulkanisatie en riemprestaties
Hete vulkanisatie uit één stuk
De zijwanden, schoenplaten en basisriem zijn geïntegreerd door middel van vulkanisatie bij hoge temperatuur in plaats van alleen te vertrouwen op lijmverbinding aan het oppervlak. Dit helpt de structurele integriteit te behouden tijdens herhaaldelijk buigen en katrollen.
Verticaal en steil transport
De gegolfde zijwanden bevatten zijdelings materiaal, terwijl de schoenplaten dwarse ondersteuning bieden. Afhankelijk van de systeemconfiguratie en materiaaleigenschappen kan de band worden gebruikt voor steile-hoek- en verticale transporttoepassingen.
Verminderde terugdraaiing van materiaal

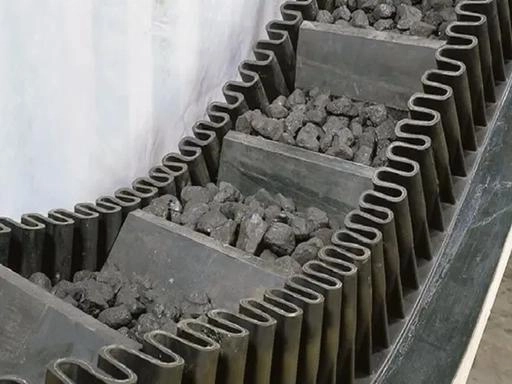

De combinatie van zijwanden en schoenplaten vormt individuele materiaalzakken, waardoor het glijden en morsen van materiaal op steile transportsecties wordt verminderd.
Flexibele transportbandindeling

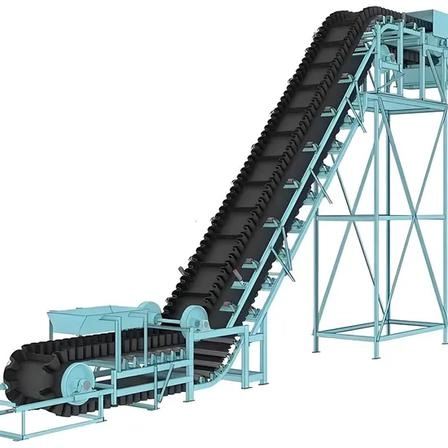

Zijwandtransportsystemen kunnen worden geconfigureerd voor lay-outs van horizontaal naar hellend, Z-type en S-type, waardoor de behoefte aan tussenliggende overdrachtspunten mogelijk wordt verminderd.
Karkasselectie voor verschillende ladingen
EP-constructies zijn over het algemeen geschikt voor toepassingen met gemiddelde belasting, terwijl staalkoordconstructies een hogere treksterkte bieden voor zware en langere transportsystemen.
Grondstoffen en productiecontrole
Basis karkas
EP-weefsel met een hoge sterktegraad en gegalvaniseerd staalkoord met hoge sterkte worden geselecteerd op basis van de vereiste treksterkte.
Zijwand en schoenplaatrubber
Flexibele rubberverbindingen met goede weerstand tegen buigvermoeidheid worden gebruikt voor zijwanden en schoenplaten om herhaalde bewegingen rond katrollen te weerstaan.
Afdek- en hechtrubber
Maagdelijk natuurrubber of functioneel synthetisch rubber zoals NBR en EPDM kunnen worden geselecteerd op basis van slijtage-, olie- en temperatuurvereisten.
Versterkende componenten
Dwarse stijve wapening en anti-scheurstaaldraadconstructies kunnen worden opgenomen in speciale ontwerpen waar extra ondersteuning of slagvastheid vereist is.
Elke partij textiel-, staalkoord- en rubbermaterialen wordt onderworpen aan een trek-, buig- en hechtingsgerelateerde inspectie voordat deze in productie wordt genomen.
Installatie, verbinding en onderhoud
Heetvulcanisatielassen
Voor permanente verbindingen wordt de basisband in getrapte lagen voorbereid, terwijl de zijwand- en schoenplaatposities nauwkeurig uitgelijnd zijn. Bijpassend hechtrubber wordt vervolgens tussen de bandlagen geplaatst voordat het onder gecontroleerde temperatuur en druk wordt gevulkaniseerd.
Reparatie van koude hechtingen
Reparatie met koude lijm kan worden gebruikt voor plaatselijke schade aan het oppervlak of voor noodonderhoud. Het wordt niet aanbevolen als de primaire dragende verbinding voor langdurig zwaar gebruik.
Vereisten voor de indeling van de transportband

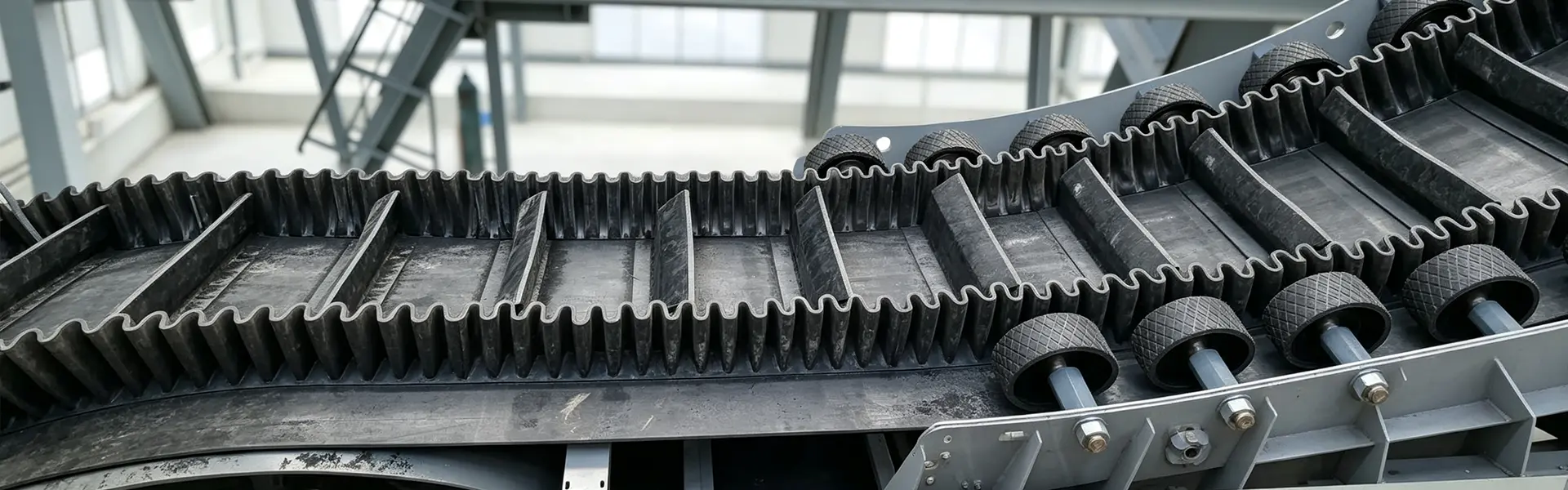

Er moeten zijwandspecifieke retourrollen worden gebruikt om de riem te ondersteunen tijdens de retourslag. PU-slagrollen moeten worden geïnstalleerd in de buurt van laadpunten waar grote materialen een geconcentreerde impact kunnen veroorzaken.
Uitlijning van de riem
Op lange transportlijnen kunnen zelfinstellende spanrollen op passende intervallen worden geïnstalleerd om de afwijking van de band te verminderen en een stabiele werking te behouden.
Bijpassende transportbandcomponenten
Transportband serie
YUFENG Cleated en zijwand transportband kan stoffen transportband, staalkoord transportband, patroon transportband, ruwe top transportband en pijp transportband leveren voor verschillende transportvereisten.
Serie transportrollen
Bijpassende componenten zijn onder meer trogrollen, keerrollen, stootrollen, zelfuitlijnende rollen en speciale zijwandtransportrollen.
Rubberen accessoires
Slijtvaste rubberplaten, transportbandplinten, reparatielijmen en vulkanisatiepatchkits zijn beschikbaar voor onderhoud aan transportsystemen.
HDPE-pijplijnproducten
HDPE-waterpijpen en HDPE-baggerpijpen kunnen worden geleverd voor aanvullende water- en slibtransporttoepassingen in mijnbouwprojecten.
Aangepaste ondersteunende service
Rolafmetingen, zijwandhoogte, schoenplaatconfiguratie, bandbreedte en rubberformulering kunnen worden aangepast aan de technische tekeningen en bedrijfsomstandigheden.
Normen en kwaliteitsdocumentatie
Productienormen
YUFENG zijwandtransportbanden worden vervaardigd met verwijzing naarISO 14890, DIN 22102 en GB/T 7984vereisten. Basisconstructies van staalkoord kunnen volgenDIN22131, terwijl toepasselijke ondergrondse vlamvertragende modellen kunnen worden geproduceerd volgensMT/T668.
Kwaliteitscertificeringen en rapporten
Beschikbare documentatie kan het volgende omvattenISO 9001-certificering voor kwaliteitsmanagement, CE-documentatie, SGS-testrapporten, veiligheidsdocumentatie over kolenmijnen en testrapporten over buigvermoeidheid in de fabriek, afhankelijk van de productconfiguratie en de bestemmingsmarkt.
Kernprestatie-indicatoren
| Prestatie-item | Standaardvereiste | Teststandaard |
|---|---|---|
| Verlenging bij breuk van het EP-karkas | ≥300% | ISO6259 |
| Afpelkracht tussen de lagen | ≥12 N/mm | ISO2411 |
| Permanente verlenging onder nominale belasting | ≤2,5% | DIN22102 |
| Dek rubberslijtageverlies af | ≤0,8 cm³/1,61 km | ISO4649 |
| Sterkte van de hechting van de zijwandwortel | Geen scheiding na 10.000 buigcycli | Buigtest in de fabriek |

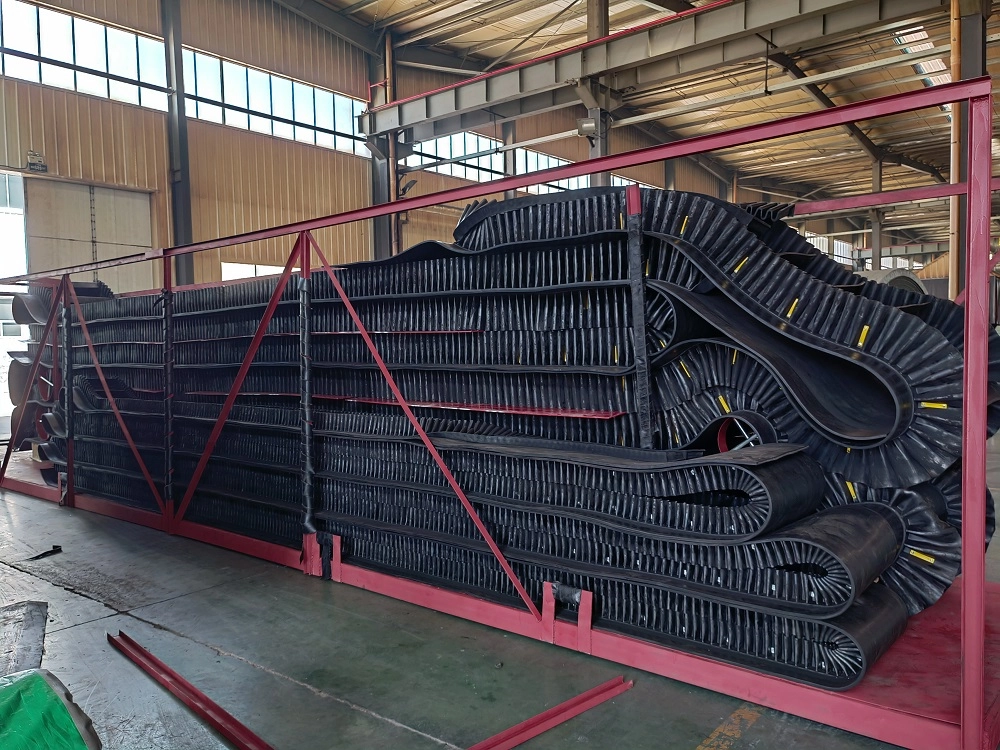

Verpakking en opslag
Middelgrote en kleine breedteriemen

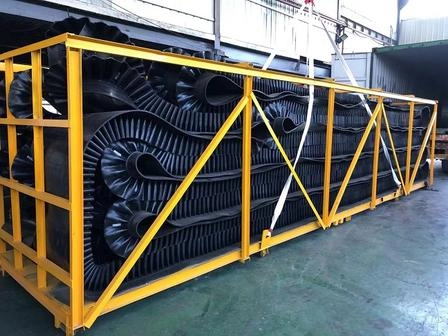

Gordels met een breedte tussen ongeveer 300 en 1000 mm kunnen worden vastgezet met speciale metalen framesteunen om de gegolfde zijwanden tijdens transport te beschermen.
Grote breedte staalkoordriemen
Zware zijwandbanden van ongeveer 1200–2000 mm breed kunnen worden vastgezet met versterkt staalband en houten pallets voor containervervoer.
Snijd de riemsecties af
Korte, op maat gemaakte secties zijn afzonderlijk beschermd met schuim of ander dempend materiaal om botsingen tussen schoenplaatjes en zijwanden tijdens transport te verminderen.
Opslagvereisten
Bewaar de banden horizontaal in een droog magazijn en vermijd langdurige blootstelling aan direct zonlicht, chemische oplosmiddelen en andere omstandigheden die de veroudering van rubber kunnen versnellen.
Hoe u een offerte voor een zijwandtransportband aanvraagt
- Basiskarkas: EP of staalkoord
- Breedte riem
- Hoogte zijwand
- Type en hoogte van het schoenplaatje
- Maximale transporthoek
- Materiaalsoort en klompgrootte
- Materiaaltemperatuur en werkmedium
- Transportafstand en hefhoogte
- Benodigde hoeveelheid
- Bestemmingshaven
De technische ingenieurs van YUFENG kunnen deze parameters gebruiken om de juiste karkaskwaliteit, zijwandconfiguratie en schoenplaatstructuur voor het transportsysteem te bepalen.
YUFENG Wereldwijde contactgegevens
Direct fabriekscontact
E-mail: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobiel: +86 15318787602
Fabrieksadres:Xiagoudorp, ETDZ, Qingdao, Shandong, China
- View as
Steile helling transportband
YUFENG Steep Incline Conveyor Belt is een rubberen transportband met hoge wrijving, ontworpen voor het transport van bulkmateriaal over grote hoeken in de mijnbouw, cement, graanverwerking en de chemische industrie. Vergeleken met gewone platte transportbanden die last hebben van terugrollen en morsen van materiaal wanneer de helling groter is dan 25°, verbetert YUFENG de transportstabiliteit door een antislip rubberen oppervlak met hoge wrijving en een flexibele antimorsstructuur.

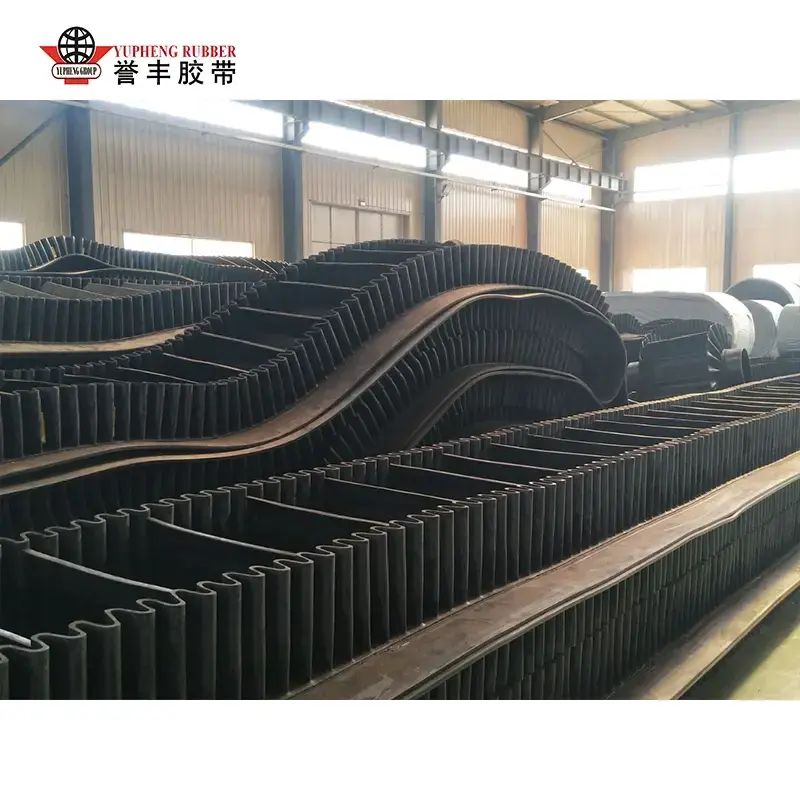

Zijwand geprofileerde transportband
