Hoogwaardige draagrol voor transportbandsystemen

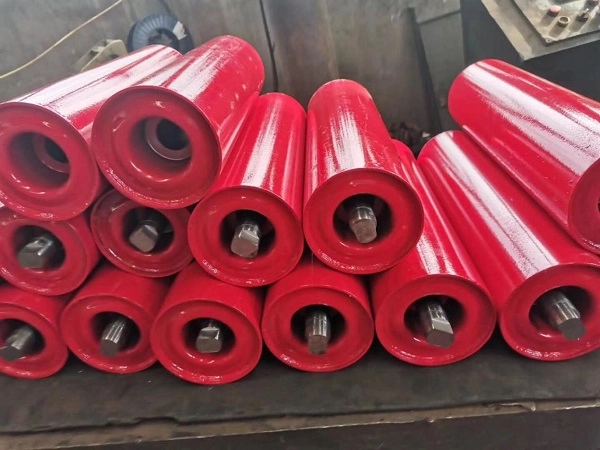

YUFENG Dragende spanrol, ook bekend als trogdraagrol of transportband, is het primaire ondersteunende onderdeel dat is geïnstalleerd op het bovenste materiaaldragende gedeelte van een transportband. Het ondersteunt de beladen transportband, behoudt het ontworpen trogprofiel, vermindert het doorzakken van de band en helpt bulkmaterialen gecentreerd te houden tijdens continu transport.
De draagrol is samengesteld uit een stalen of HDPE rolschaal, massieve as, precisie diepgroeflager en meerlaags afdichtingssysteem. YUFENG levert koolstofstaal, gegalvaniseerd, HDPE, PU-bekleding, zelfinstellende en spiraaldragende looprollen voor mijnbouw, cement, havens, thermische energie, chemische en andere bulktransporttoepassingen.
Beschikbare roldiameters zijn onder meer 76, 89, 108, 114, 133, 168, 194 en 219 mm, waarbij de rollengte, wanddikte, lagerconfiguratie en oppervlaktebehandeling aanpasbaar zijn volgens transportbandtekeningen en werkomstandigheden.
Typen op schaalmateriaal
Dragende looprol van koolstofstaal
Dragende looprollen van koolstofstaal bieden een hoog draagvermogen, structurele sterkte en slagvastheid voor conventionele heavy-duty transportsystemen. Ze zijn geschikt voor mijnbouw, cementfabrieken, thermische energiecentrales, aggregaten en andere transporttoepassingen voor bulkmateriaal.

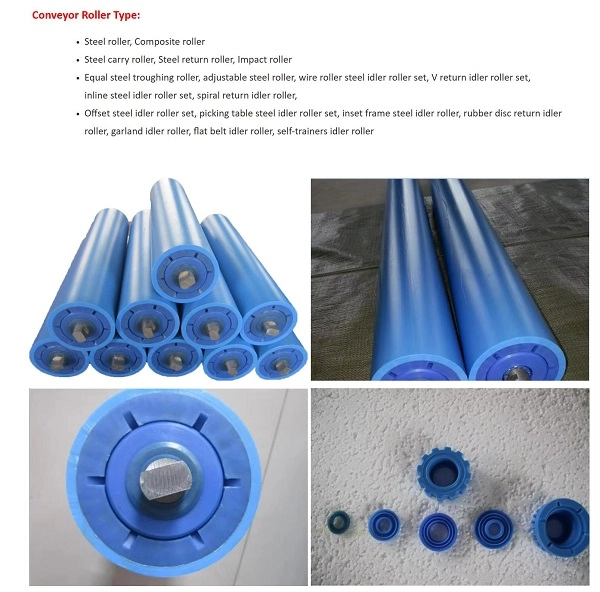

HDPE-dragende looprol
HDPE-draagrollen gebruiken een schaal van polyethyleen met hoge dichtheid die niet roest zoals conventionele stalen rollen. Ze bieden weerstand tegen vocht, zoutnevel en geselecteerde zure of alkalische media, waardoor ze geschikt zijn voor kusthavens, chemische fabrieken en vochtige mijnbouwomgevingen.
PU achterblijvende draagrol
PU-dragende looprollen gebruiken een elastische buitenlaag van polyurethaan om een deel van de materiaalimpact te absorberen bij laadgebieden met hoge valhoogte. Ze zijn met name geschikt voor toevoersecties van brekers waar grote of scherpe materialen een geconcentreerde impact op de transportband kunnen veroorzaken.
| Roltype | Kernkenmerk | Toepasselijke arbeidsomstandigheden |
|---|---|---|
| Dragende looprol van koolstofstaal | Hoog draagvermogen, sterke slagvastheid en stabiele kosten | Mijnbouw, cementfabrieken, thermische energie en zwaar bulktransport |
| HDPE-dragende looprol | Roestvrij, zuur- en alkalibestendig, laag geluidsniveau | Kusthavens, chemische fabrieken en vochtige zoute mistomgevingen |
| PU achterblijvende draagrol | Elastische buitenlaag voor schokabsorptie en riembescherming | Brekertoevoer en slagvaste stanssecties |
Configuraties voor verschillende transportbandsecties

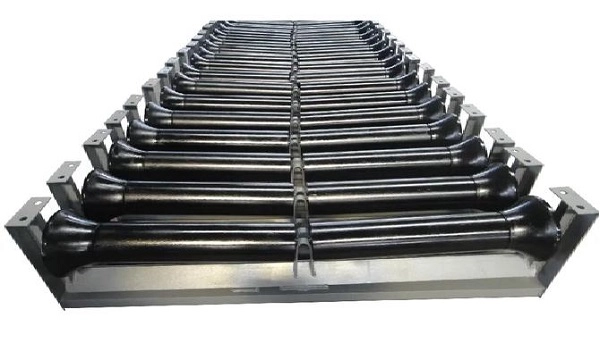

Trog dragende spanrol
De troginrichting met drie rollen is de meest gebruikte draagspanconfiguratie voor het bovenste belaste gedeelte van een transportband. Beschikbare troghoeken zijn onder meer 30°, 35° en 45°, waardoor de band een diepere draaggoot kan vormen en het effectieve materiaalvasthoudvermogen wordt vergroot.
PU-achterblijvende impactdragende spanrol
PU-bufferringen zijn rond het rollichaam gewikkeld om de impact te verminderen die ontstaat wanneer grote stukken materiaal op de transportband vallen. De rol wordt normaal gesproken geïnstalleerd rond de toevoer van brekers en andere laadpunten met hoge valpartijen om schade aan de transportband te verminderen.
Zelfuitlijnende draagrol
De zelfuitlijnende draagrol is uitgerust met verticale geleidingsrollen die de bandafwijking tijdens bedrijf helpen corrigeren. Het wordt gebruikt op transportlijnen over lange afstanden waar het volgen van de band belangrijk is om randslijtage, materiaallekkage en onstabiel transport te verminderen.
Gegalvaniseerde antiroestdragende spanrol
De rolmantel krijgt een thermisch verzinkte oppervlaktebehandeling om de weerstand tegen vocht en atmosferische corrosie te verbeteren. Deze configuratie is geschikt voor opslagplaatsen buiten, materiaalopslag in de open lucht en transportsystemen die worden blootgesteld aan vochtige omstandigheden.
HDPE anti-corrosie dragende spanrol
De HDPE-schaal biedt een niet-metalen oppervlak dat conventionele staalroest vermijdt en weerstand biedt tegen geselecteerde corrosieve omgevingen. Het is geschikt voor kustwerven, chemische fabrieken en andere locaties waar zoutnevel of blootstelling aan chemicaliën de levensduur van gewone stalen rollen kan verkorten.
Spiraalvormige antikleefdraagrol
Het spiraalvormige oppervlak maakt gebruik van een spiraalvormige convexe structuur om kleverige klei, nat zand en ander materiaal dat aan de transportband kleeft, te helpen verwijderen. Dit ontwerp helpt de ophoping van materiaal rond de rol te verminderen en kan het risico op rolblokkering bij natte transportomstandigheden verkleinen.
Specificaties
Roldiameter
YUFENG biedt standaard buitendiameters van 76, 89, 108, 114, 133, 168, 194 en 219 mm. De juiste diameter moet worden gekozen op basis van de bandbreedte, de bandsnelheid, de belasting en de structuur van de transportband.
Aangepaste transportbandbreedte
Het assortiment draagrollen kan worden gecombineerd met transportbandbreedtes van ongeveer 500–2400 mm. De rollengte en asafmetingen kunnen worden aangepast aan het transportframe en de steunbeugel.
Compatibiliteit met transportbandframes
YUFENG-draagrolproducten zijn ontworpen voor compatibiliteit met gangbare transportbandframe-opstellingen van het type DTII, TD75 en CEMA. Vóór de bulkproductie moeten de exacte afmetingen worden bevestigd aan de hand van de bestaande frametekening van de klant.
Compatibiliteit met riem
De rollen kunnen worden gecombineerd met stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden en pijpentransportbanden, afhankelijk van hun structurele vereisten en bandbreedte.

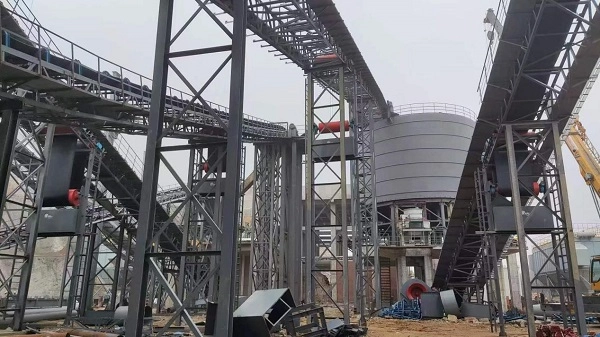

Materiaal- en oppervlaktebehandelingsopties
Materiaal van de rolschaal
Beschikbare schaalmaterialen zijn onder meer Q235-koolstofstaal, HDPE en 304 roestvrij staal. Koolstofstaal is bedoeld voor algemene zware toepassingen, HDPE voor corrosiegevoelige omgevingen en roestvrij staal voor toepassingen die een verhoogde corrosieweerstand vereisen.
Oppervlaktebehandeling
Oppervlaktemogelijkheden zijn onder meer elektrostatische poedercoating, thermisch verzinken en volledige PU-bekleding. De juiste behandeling moet worden gekozen op basis van vochtigheid, corrosie, impact en materiaaleigenschappen.
Lagerconfiguratie
YUFENG kan binnenlandse uiterst nauwkeurige lagers of geïmporteerde SKF- en FAG C3-spelingslagers leveren volgens de operationele vereisten en projectspecificaties.
Afdichtende structuur
Dubbele of drievoudige composietafdichtingsstructuren kunnen worden geconfigureerd met meerkanaals nylon labyrintafdichtingen en rubberen contactafdichtingen om het binnendringen van stof en water in de lagerholte te beperken.
Bijzondere arbeidsomstandigheden
Afhankelijk van de toepassing kunnen speciale configuraties zoals vlamvertragende en antistatische draagrollen voor ondergrondse mijnbouw of lage temperatuurbestendige rollen voor noordelijke dagbouwmijnen worden besproken.
Ondersteunende accessoires
Afhankelijk van de rolafmetingen en het ontwerp van het transportbandframe kunnen bijpassende draagbeugels en transportbandsteunframes worden geleverd.

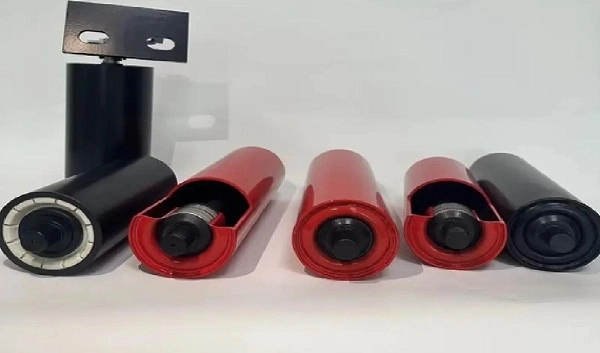

Structuur en grondstoffen
Rolschaal
Standaard stalen rollen gebruiken Q235 hoogfrequente ERW-stalen buizen, terwijl HDPE-versies nieuw HDPE-materiaal gebruiken. Schaalafmetingen en wanddikte kunnen worden aangepast aan de benodigde belasting en rollengte.
Rolas
De rolas is gemaakt van 45# koudgetrokken massief rond staal, wat buigweerstand biedt bij continue radiale en axiale belasting. Asdiameter en eindconfiguratie kunnen worden afgestemd op de draagbeugel.
Handelswijze
Voor de roterende montage worden diepgroefkogellagers met C3-speling gebruikt. De lagerkeuze heeft invloed op de loopweerstand, temperatuurstijging, levensduur en geschiktheid voor continu transportbedrijf.
Afdichtingscomponenten
Het afdichtingssysteem maakt gebruik van zeer sterke nylon labyrintcomponenten in combinatie met weerbestendige nitrilrubberen afdichtingsringen. De meertrapsstructuur helpt de vervuiling van de lagerholte door stof en water te verminderen.
Inkomende materiaalinspectie
Stalen buizen, assen en lagers worden vóór montage bemonsterd en geïnspecteerd op relevante maat- en prestatie-eisen. Materialen die niet aan de fabrieksinspectiecriteria voldoen, worden niet vrijgegeven voor productie.
Prestatie
Draagrollen werken continu terwijl de transportband loopt, dus rotatieweerstand, concentriciteit, lagerbescherming en statisch draagvermogen zijn belangrijke indicatoren voor de rolkeuze. YUFENG controleert de nauwkeurigheid van de bewerking en assemblage om stabiele loopprestaties te behouden.
| Prestatie-item | Standaardvereiste | Teststandaard |
|---|---|---|
| Rotatieweerstandscoëfficiënt | ≤0,008 | ISO15365 |
| Bescherming tegen stof en water | IP65 | IP-teststandaard |
| Nominale levensduur van de belasting | ≥30.000 werkuren | Fabrieksversnelde verouderingstest |
| Concentriciteit van de rolmantel | ≤0,5 mm | Meetkloktest |
| Dragende anti-verouderingsduur | ≥500 uur verouderingstest bij hoge temperatuur | Interne laboratoriumtest |
| Axiaal statisch draagvermogen | 1,5 maal nominale belasting zonder vervorming | Statische druktest |
De werkelijke levensduur en belastingsprestaties zijn afhankelijk van de roldiameter, de dikte van de schaal, de lagerconfiguratie, de bandsnelheid, de materiaalbelasting, de gebruiksomgeving en de onderhoudsomstandigheden.
Kwaliteitsnormen
Industrienormen voor transportbanden
YUFENG-rollen worden vervaardigd met verwijzing naar de CEMA-, GB/T 10595- en ISO 15365-vereisten voor transportapparatuur en rolprestaties.
Veiligheids- en exportvereisten
Toepasbare ondergrondse mijnrolconfiguraties kunnen worden geleverd volgens de relevante veiligheidseisen voor kolenmijnen. Exportorders kunnen worden ondersteund met toepasselijke CE- en SGS-inspectiedocumentatie volgens de geselecteerde product- en bestemmingsmarkt.
Kwaliteitsdocumentatie
Beschikbare documentatie kan bestaan uit ISO9001-kwaliteitsmanagementcertificering, CE-exportdocumentatie, SGS-inspectierapporten voor grondstoffen, documentatie over de veiligheid van kolenmijnen en testrapporten over de weerstand tegen fabrieksrotatie en de levensduur.
Installatie en transport van vervanging van de spanrol
Installatie van nieuw transportbandframe
De dragende steunbeugel van de spanrol wordt eerst aan het transportframe bevestigd volgens de ontworpen tussenruimte. Beide uiteinden van de rolas zijn uitgelijnd met de bevestigingsgaten van de beugel en vastgezet met de gespecificeerde pennen of bouten, gevolgd door een handmatige rotatiecontrole om een soepele werking te bevestigen.
Versleten draagriem vervangen
Vóór onderhoudswerkzaamheden moet de transportband worden gestopt en van de stroomtoevoer worden geïsoleerd. Na het verwijderen van de asvergrendelingscomponenten kan de beschadigde draagrol worden verwijderd en vervangen door een nieuwe rol. De rotatie en uitlijning van de band moeten worden gecontroleerd voordat de transportband opnieuw wordt gestart.
Zelfuitlijnende vrijlooppositie
Op transportlijnen over lange afstanden kunnen zelfrichtende draagrollen op geschikte afstanden worden geïnstalleerd, waarbij ongeveer 80-100 m wordt aanbevolen, afhankelijk van de geleverde configuratie en bedrijfsomstandigheden.
Impact Idler-opstelling
Voor de toevoerpunten van brekers kunnen ongeveer drie tot vijf groepen PU-slagdragende looprollen binnen ongeveer 5 m van het blindpunt worden geplaatst om de materiaalimpact te verdelen en de transportband te beschermen.
Bijpassende transportsysteemproducten
Transportband serie
YUFENG kan stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden, pijptransportbanden, patroontransportbanden en ruwe transportbanden leveren voor verschillende bulktransporttoepassingen.
Accessoires voor rollen
Ondersteunende producten zijn onder meer trog-, impact-, zelfuitlijnende en terugkerende spanbeugels, steunstandaards en andere rolmontagecomponenten.
Rubberen accessoires
Slijtvaste rubberplaten, rubber voor transportbandplinten, vulkanisatiereparatielijmen en patchkits zijn beschikbaar voor installatie en onderhoud van transportbanden.
HDPE-pijpleidingserie
HDPE-waterpijpen en HDPE-baggerpijpen kunnen worden geleverd voor hulpvloeistoftransport in mijnbouw- en industriële projecten.
Aangepaste verwerking
Roldiameter, wanddikte van de schaal, asafmetingen, afdichtingsstructuur en andere parameters kunnen worden aangepast volgens klanttekeningen en specifieke bedrijfsomstandigheden.

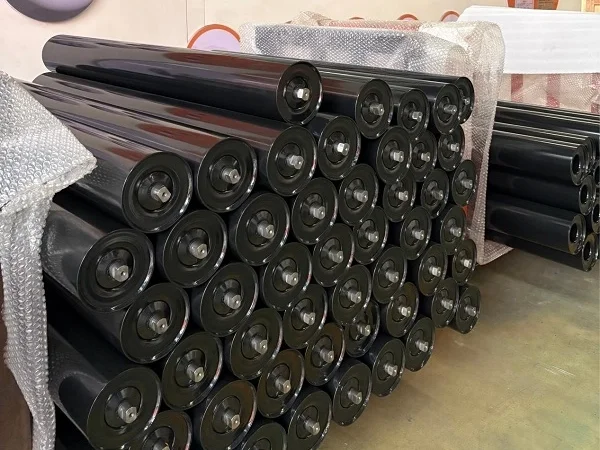

Verpakking en opslag
Rollen met kleine diameter
76, 89 en 108 mm dragende looprollen kunnen worden gebundeld met staaldraad, beschermd met plastic doppen aan beide asuiteinden en verpakt in massief houten kisten voor internationaal transport.
Rollen met grote diameter
Zware draagrollen van 168, 194 en 219 mm kunnen op houten pallets worden geplaatst, omwikkeld met beschermende plastic folie en vastgezet voor containertransport.
HDPE-draagrollen
HDPE-rollen kunnen worden gescheiden met dempingsmateriaal om botsingen, krassen en vervorming van het oppervlak tijdens het laden en lossen te verminderen.
Opslagomstandigheden
Walsen moeten horizontaal worden opgeslagen op pallets met een aanbevolen stapelhoogte van maximaal 1,2 meter. Buitenopslag moet een waterdichte afdekking gebruiken en langdurige blootstelling aan regenwater moet worden vermeden.
Hoe u de juiste draagrol selecteert
Transportbandbreedte
Geef de breedte van de transportband en de bestaande frameafmetingen op, zodat de juiste rollengte, asafmetingen en beugelconfiguratie kunnen worden bevestigd.
Roldiameter en type
Selecteer de buitendiameter en structuur op basis van bandsnelheid, materiaalbelasting, transportsectie en impactomstandigheden. Trog-, impact- en zelfrichtende draagrollen hebben verschillende functies binnen het transportsysteem.
Werkomgeving
Geef informatie over vochtigheid, zoutnevel, blootstelling aan chemicaliën, gebruik buitenshuis, temperatuur en materiaaleigenschappen. Dit bepaalt of koolstofstaal, gegalvaniseerd staal, HDPE, roestvrij staal of PU-bekleding geschikter is.
Materiaalklompgrootte en impact
Voor grote of scherpe bulkmaterialen kan het nodig zijn dat PU-lagers met looprollen rond laadpunten worden gedragen, terwijl bij conventioneel materiaaltransport gebruik kan worden gemaakt van standaard koolstofstalen troggen die looprollen dragen.
Vraag een offerte voor een draagrol aan
Vereiste technische parameters
Voor een nauwkeurige fabrieksofferte geeft u de bijpassende transportbandbreedte, de buitendiameter van de rol, het type draagrol, de werkomgeving, de materiaaleigenschappen, de totale bestelhoeveelheid en de bestemmingshaven op.
De technische ingenieurs van YUFENG kunnen de juiste roldiameter, schaalmateriaal, lager, afdichtingsstructuur en steunbeugel evalueren volgens de vereisten van het transportsysteem.
