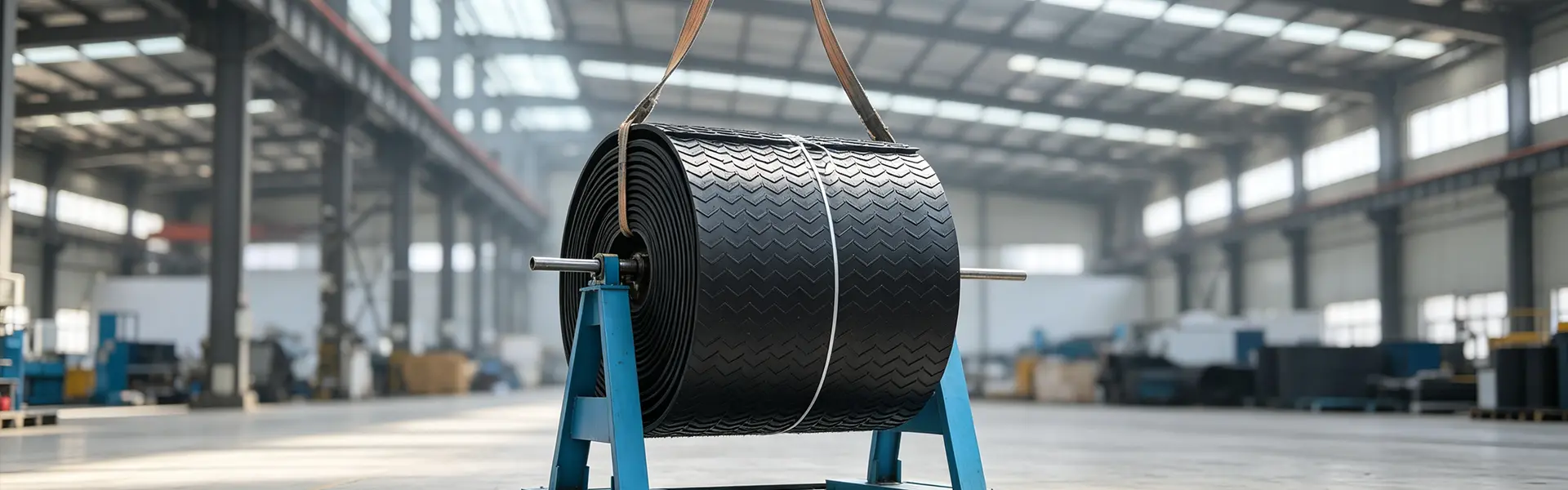

Op maat gemaakte transportband met patroon voor efficiënte verwerking van bulkmateriaal

YUFENG Transportband met patroon, ook bekend als chevron- of visgraattransportband, is een rubberen transportband die is ontworpen met gegoten patronen op het werkoppervlak om de grip te verbeteren tijdens het schuin transporteren van materiaal. Het bestaat uit een karkas van EP- of NN-weefsel, een rubberen omhulsel en een geïntegreerde verhoogde patroonlaag, die door vulkanisatie bij hoge temperatuur met elkaar worden verbonden.

Vergeleken met gladde transportbanden verhoogt het patroonoppervlak de wrijving tussen de band en het getransporteerde materiaal, waardoor het glijden en terugrollen van materiaal op hellende transportlijnen wordt verminderd. Afhankelijk van de transporthoek, materiaalgrootte, bandbreedte en werkomgeving kunnen verschillende patroonstructuren, hoogtes en karkasconfiguraties worden geselecteerd.

YUFENG produceert banden met patronen van nieuw rubber en karkassen van zeer sterke EP/NN-stof. Het productassortiment omvat algemene slijtvaste, vlamvertragende, hoge temperatuur-, oliebestendige en lage-temperatuurmodellen voor steengroeven, mijnbouw, cement, aggregaat, logistiek en andere transporttoepassingen voor bulkmateriaal.

Wat zijn de belangrijkste typen?

Transportbanden met patroon worden hoofdzakelijk geclassificeerd op basis van de gevormde oppervlaktestructuur. Verschillende patronen bieden verschillende niveaus van grip, reinigingsprestaties en geschiktheid voor transporthoeken.

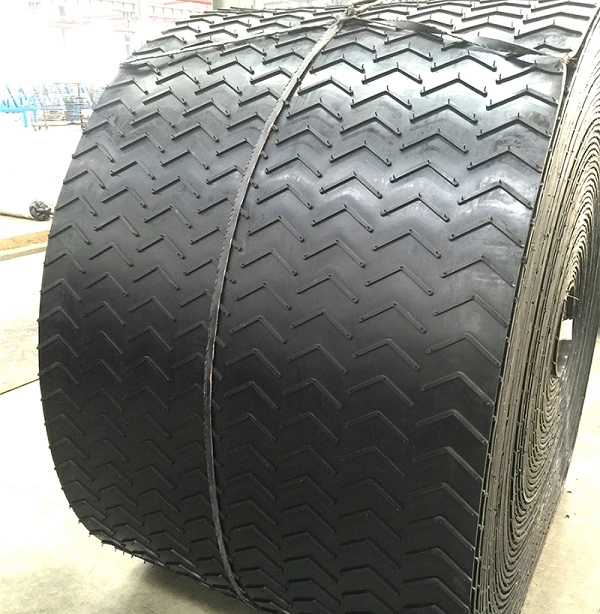

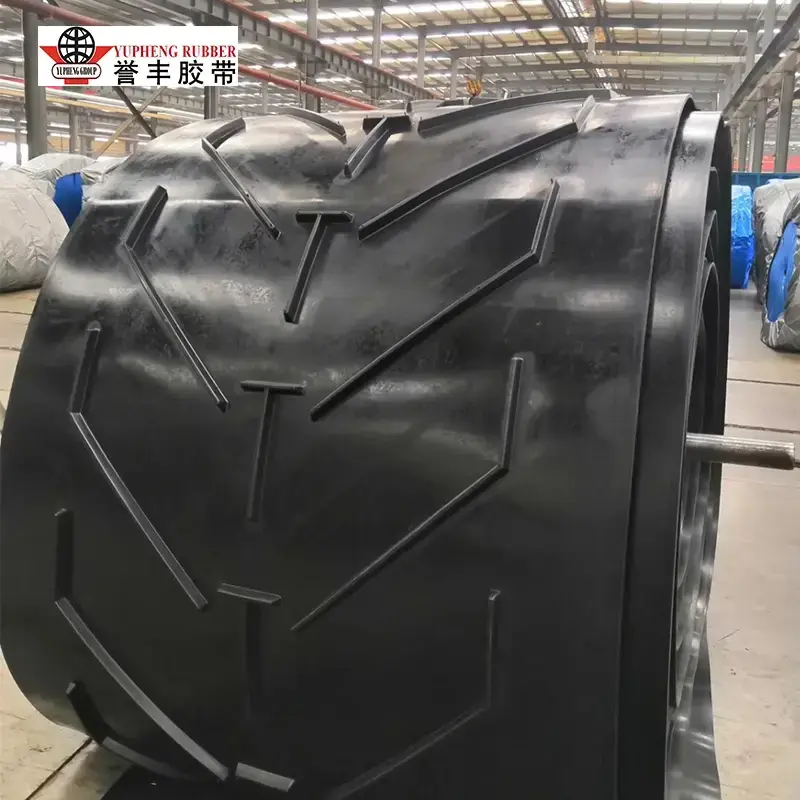

Gesloten Chevron-riem

Het gesloten chevronpatroon zorgt voor een continu verhoogd oppervlak met sterke materiaalgrijpprestaties. Hij is geschikt voor het transporteren van klompjes erts, steen, aggregaat en andere bulkmaterialen op steile hellende secties, met transporthoeken tot ongeveer 40°, afhankelijk van de materiaaleigenschappen en het transportbandontwerp.

Open de V-riem

Het open V-vormige patroon biedt gematigde antislipprestaties en laat meer ruimte tussen de verhoogde delen voor materiaalafvoer en reiniging. Het is geschikt voor graan, zand en kleine korrelige materialen op transportlijnen met een helling van ongeveer 15°–30°.

Gestippelde ruwe riem

Het gestippelde oppervlak bestaat uit kleine verhoogde rubberen punten die voor zachte wrijving zorgen zonder overmatige materiaalretentie te veroorzaken. Het wordt voornamelijk gebruikt voor dozen, zakken, verpakte goederen en graanbehandeling op transportlijnen met een lage hoek onder ongeveer 15°.

Diamanten kruisriem

Het diamantkruispatroon zorgt voor een evenwichtige oppervlaktewrijving en zijdelingse materiaalstabiliteit. De relatief open structuur vergemakkelijkt ook oppervlaktereiniging, waardoor het geschikt is voor logistiek sorteren, licht industriële producten en transport van afgewerkte goederen.

Hoe beïnvloedt patroonselectie de prestaties van transportbanden?

De belangrijkste selectiefactoren zijn transporthoek, materiaaleigenschappen, patroonhoogte en vereiste oppervlaktewrijving. Een hoger of meer continu patroon zorgt over het algemeen voor een sterkere grip, terwijl een open of laag profiel patroon gemakkelijker schoon te maken is en minder materiaal vasthoudt.

Patroontype	Kernkenmerk	Toepasselijke arbeidsomstandigheden
Gesloten Chevron	Hoge grip en sterke materiaalretentie	Erts-, steen- en aggregaat-steil transport
Open V-patroon	Matige antislipprestaties en gemakkelijker lossen	Graan, zand en korrelige materialen
Gestippeld ruw patroon	Lichte wrijving en relatief eenvoudige reiniging	Dozen, zakken en verpakte goederen
Diamantkruispatroon	Evenwichtige wrijving en zijdelingse stabiliteit	Logistiek en licht industriële producten

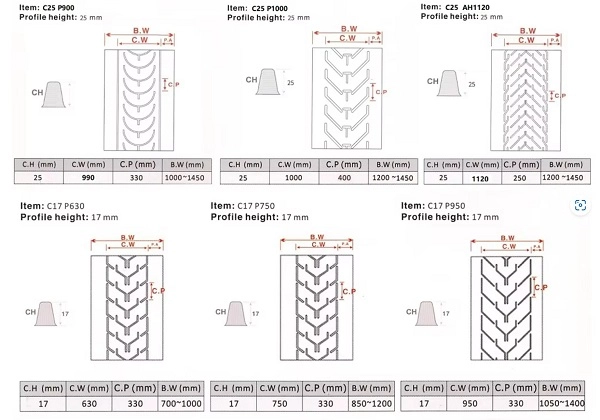

Welke maten en specificaties biedt YUFENG?

YUFENG levert transportbanden met patronen met verschillende karkassterktes, breedtes en patroonhoogtes, passend bij verschillende transportbandstructuren. Standaardopties zijn de stoffen karkassen EP100–EP1000 en NN100–NN800, bandbreedtes van 300 mm tot 2400 mm en patroonhoogtes van 6 mm, 16 mm, 25 mm en 32 mm.

Specificatie	Beschikbaar bereik
Stoffen karkas	EP100–EP1000 / NN100–NN800
Riembreedte	300–2400 mm

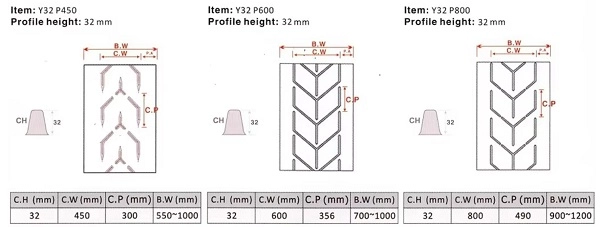

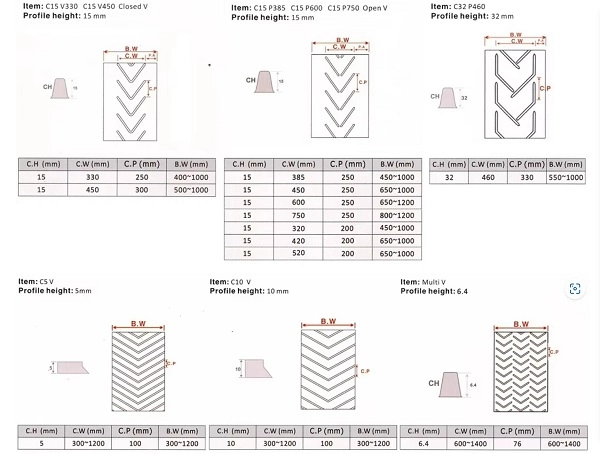

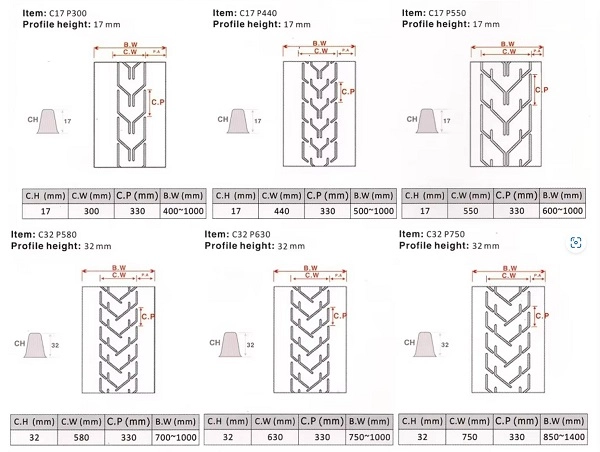

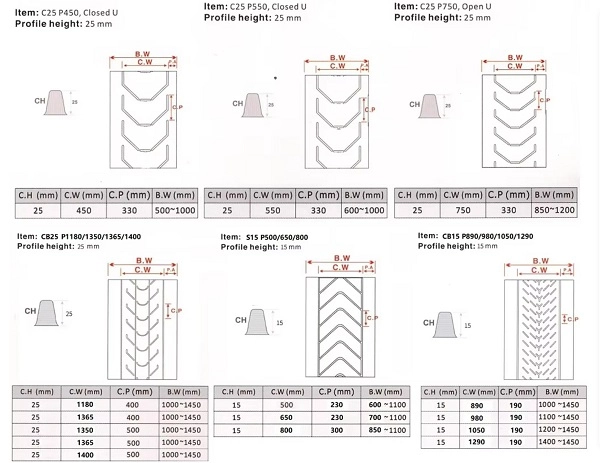

Patroon Hoogte	6 / 16 / 25 / 32mm
Oppervlaktepatroon	Chevron / V / stip / diamant / aangepast
Functioneel rubber	Slijtvast / vlamvertragend / bestand tegen hoge temperaturen / olie / koude

Welke patroonriem is geschikt voor verschillende toepassingen?

Algemene slijtvaste riem met chevronpatroon

Dit is de standaardconfiguratie voor het transport van bulkmateriaal bij normale temperatuur. De slijtvaste rubberen afdekking is geschikt voor steenkool, zand, kalksteen, aggregaat en soortgelijke materialen, met een typisch werktemperatuurbereik van -20°C tot +60°C.

Vlamvertragende riem met antistatisch patroon

Dit type maakt gebruik van vlamvertragende en geleidende rubberverbindingen voor ondergrondse transporttoepassingen waarbij brand en statische elektriciteit veiligheidsproblemen vormen. Modellen voor kolenmijntoepassingen kunnen worden vervaardigd volgens de toepasselijke MT/T668-vereisten.

Hoge temperatuurbestendige riem met patroon

Hogetemperatuurbanden met patroon maken gebruik van hittebestendige rubberverbindingen voor het transporteren van hete materialen zoals cementklinker en staalslakken. YUFENG-configuraties kunnen worden gespecificeerd voor materiaaltemperaturen onder ongeveer 180°C, afhankelijk van de werkelijke transportomstandigheden.

Oliebestendige riem met patroon

Oliebestendige modellen maken gebruik van op NBR gebaseerd afdekrubber om zwelling en barsten veroorzaakt door minerale olie, smeermiddelen en andere oliehoudende materialen te verminderen. Ze zijn geschikt voor chemische fabrieken, oliegerelateerde materiaalbehandeling en industriële productieomgevingen.

Lage temperatuurbestendige riem met patroon

Formuleringen bij lage temperaturen behouden de flexibiliteit van het rubber in koude buitenomgevingen. Ze kunnen worden gespecificeerd voor toepassingen waarbij gebruik tot ongeveer -40°C vereist is, inclusief dagbouwmijnbouw en transport van bulkmateriaal in de winter.

Gestippelde logistieke riem met ruw patroon

Het onopvallende, gestippelde oppervlak zorgt voor gecontroleerde wrijving voor dozen, graanzakken en verpakte producten. Het is geschikt voor magazijnsortering en logistiek transport waarbij een te hoge oppervlaktepatroonhoogte niet nodig is.

Welke aanpassingsopties zijn beschikbaar?

Patroonvorm

YUFENG kan gesloten chevron-, open V-, gestippelde, diamantkruis- en andere gevormde oppervlakteconfiguraties leveren, afhankelijk van de transportbandtoepassing.

Patroon Hoogte

Patroonhoogte kan worden geselecteerd op basis van transporthoek, materiaalgrootte en vereiste grip. Standaardopties zijn onder meer 6 mm, 16 mm, 25 mm en 32 mm, waarbij aangepaste afmetingen beschikbaar zijn voor specifieke apparatuur.

Stoffen karkas

EP-polyesterweefsel biedt een lage rek en stabiele maatvoering, terwijl NN-nylonweefsel een grotere flexibiliteit en slagvastheid biedt. Afhankelijk van de lengte van de transportband, de beladingsomstandigheden en de diameter van de riemschijf kan het juiste karkas worden geselecteerd.

Functioneel rubbermengsel

Het afdekrubber kan worden aangepast voor vlamvertraging, oliebestendigheid, hoge temperatuurbestendigheid, flexibiliteit bij lage temperaturen en andere bedrijfsvereisten.

Configuratie onderoppervlak

Het bodemoppervlak kan worden geleverd met een gladde structuur met een stoffen achterkant of een structuur met een rubberen achterkant, afhankelijk van het transportbandframe, de opstelling van de loopwielen en de installatievereisten.

Hoe wordt de YUFENG-riem met patroon vervaardigd?

Voorbereiding van het karkas van stof

EP-polyester-nyloncanvas of NN-nylondoek met hoge sterktegraad wordt geselecteerd op basis van de vereiste treksterkte. Weefsellagen worden gecontroleerd op een uniforme schering- en inslagdichtheid om een consistente riemspanning te behouden.

Voorbereiding van rubberverbindingen

Maagdelijk natuurrubber, NBR of andere functionele rubberverbindingen worden geselecteerd op basis van de werkomgeving. Het mengsel is zo samengesteld dat het de vereiste slijtvastheid, hechting, temperatuur- of chemische bestendigheid biedt.

Patroonvormen en vulcanisatie

Het werkoppervlak met patroon en het riemlichaam zijn geïntegreerd door middel van vulkanisatie bij hoge temperaturen. Deze structuur vermijdt de afzonderlijke lijmverbinding die wordt gebruikt bij sommige banden met patronen van lage kwaliteit en vermindert het risico op loslaten van het patroon tijdens herhaaldelijk buigen.

Fabriekskwaliteitscontrole

Vóór de productie worden stoffen en rubbermaterialen bemonsterd op trek-, rek- en hechtingsprestaties. Afgewerkte banden worden vóór verzending geïnspecteerd op karkasprestaties, rubbereigenschappen en patroonhechting.

Welke grondstoffen gebruikt YUFENG?

Trekkarkas

YUFENG maakt gebruik van EP-polyester-nylon canvas met een hoge sterktegraad of NN-nylonweefsel met gecontroleerde schering- en inslagdichtheid voor stabiele trekprestaties.

Patroonomslagrubber

Nieuw natuurlijk rubber, NBR en functioneel synthetisch rubber kunnen worden geselecteerd op basis van slijtage, olie, temperatuur en veiligheidseisen.

Verlijmen van schuimrubber

Schuimrubber met hoge adhesie wordt gebruikt tussen weefsellagen en rubberverbindingen om de hechting tussen de lagen te verbeteren en het risico op delaminatie bij continue belasting te verminderen.

Inspectie van grondstoffen

Elke partij stoffen en rubbermaterialen ondergaat fabriekslaboratoriummonsters voor treksterkte, rek en hechting voordat het vulkanisatieproces wordt ingevoerd. Materialen die niet aan de interne eisen voldoen, worden niet vrijgegeven voor productie.

Welke normen volgt de YUFENG-riem met patroon?

YUFENG-transportbanden met patroon worden vervaardigd met verwijzing naar toepasselijke internationale en binnenlandse transportbandnormen, waaronder ISO 14890, DIN 22102 en GB/T 7984. Vlamvertragende modellen voor ondergrondse steenkoolmijnen kunnen worden vervaardigd volgens de toepasselijke MT/T668-vereisten. Exportorders kunnen waar nodig worden ondersteund met CE- en SGS-inspectiedocumentatie.

Welke kwaliteitsdocumenten kunnen worden verstrekt?

ISO9001 kwaliteitsmanagementcertificaat

Er kan documentatie over het kwaliteitsmanagementsysteem worden verstrekt voor gekwalificeerde producten en toepasselijke bestellingen.

CE-exportdocumentatie

CE-gerelateerde exportdocumentatie kan worden geleverd voor toepasselijke productconfiguraties en vereisten voor de bestemmingsmarkt.

SGS-testdocumentatie

SGS-inspectie- of grondstofprestatierapporten kunnen worden verstrekt op basis van de eisen van de klant en de testomvang.

Testrapport fabrieksprestaties

Fabriekstestdocumentatie kan betrekking hebben op treksterkte, rek en andere toepasselijke prestatie-indicatoren voor de geleverde riemspecificatie.

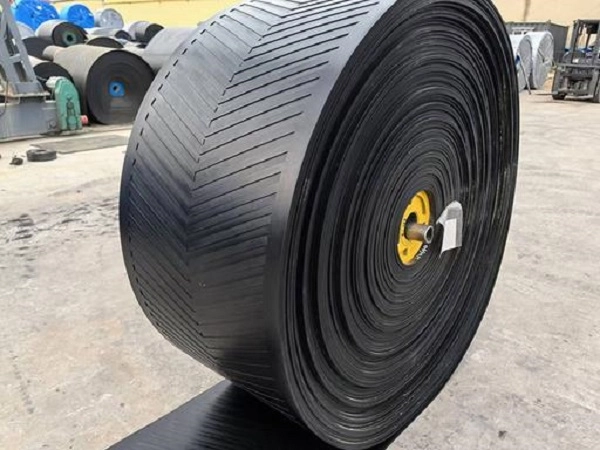

Wat zijn de belangrijkste technische indicatoren?

Prestatie-item	Standaardvereiste	Teststandaard
Verlenging bij breuk van het stoffen karkas	≥300%	ISO6259
Afpelkracht tussen de lagen	≥12 N/mm	ISO2411
Permanente verlenging onder nominale belasting	≤2,5%	DIN22102
Dek rubberslijtageverlies af	≤0,8 cm³/1,61 km	ISO4649
Patroonbindingsprestaties	Geen afbladderen na 10.000 buigcycli	Fabrieksbuigtest

Hoe een riem met patroon knippen, splitsen en installeren?

Heetvulcanisatielassen

Bij permanente transportverbindingen worden de banduiteinden in getrapte lagen gesneden, afhankelijk van de weefsellaagstructuur. De voegoppervlakken worden gereinigd, er wordt bijpassend magerrubber tussen de lagen aangebracht en er wordt een vulkaniseerpers gebruikt voor gecontroleerde verwarming en druk. Na afkoeling en inspectie kan de verbinding in normaal bedrijf worden gebracht.

Reparatie met koude lijm

Koudverlijmen kan worden gebruikt voor tijdelijke reparaties of voor geselecteerde kortetermijntoepassingen. Het beschadigde gebied moet worden gereinigd en opgeruwd voordat geschikte transportbandlijm wordt aangebracht. Het gerepareerde gedeelte moet volledig zijn uitgehard voordat de transportband opnieuw wordt gestart.

Indeling transportband

In de bovenste draagsecties moeten geschikte trog-looprollen worden gebruikt, terwijl impact-looprollen moeten worden geïnstalleerd rond voedingspunten met een hoge val. Op lange transportlijnen kunnen zelfinstellende spanrollen op geschikte intervallen worden geplaatst om het volgen van de band te helpen controleren.

Welke ondersteunende producten kan YUFENG leveren?

Transportband serie

YUFENG kan stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden en ruwe transportbanden leveren voor verschillende transportconfiguraties.

Serie transportrollen

Ondersteunende producten zijn onder meer trog-looprollen, slag-looprollen, zelfuitlijnende looprollen en HDPE-anticorrosierollen.

Rubberen accessoires

Slijtvaste rubberplaten, transportbandplinten, reparatielijmen en patchkits kunnen worden geleverd voor onderhoud en reparatie van transportbanden.

HDPE-pijpleidingserie

HDPE-waterleidingen en HDPE-baggerbuizen kunnen worden geleverd voor aanvullende vloeistoftransporttoepassingen in mijnbouw en aanverwante projecten.

Aangepaste verwerking

YUFENG kan de riembreedte, de stoflaag, de patroonhoogte en de functionele rubberformulering aanpassen aan de tekeningen van de klant en de bedrijfsomstandigheden.

Hoe wordt een transportband met patroon verpakt en opgeslagen?

Smalle breedterollen

Voor bandbreedtes van 300–800 mm wordt de riem op een kern van massief papier gewikkeld en beschermd met waterdichte plastic folie en een geweven buitenzak.

Rollen met brede breedte

Voor riemen met een breedte van 1000–2400 mm wordt staalband gebruikt ter versteviging, met dekzeilbescherming en houten palletbelading voor containertransport.

Snelkoppelingssecties

Op maat gesneden riemsecties kunnen afzonderlijk worden verpakt om schade aan het patroonoppervlak en krassen tijdens hantering en transport te verminderen.

Opslagomstandigheden

Patroontransportbanden dienen horizontaal te worden opgeslagen met een stapelhoogte van maximaal 1,5 m. Langdurig direct zonlicht, chemische oplosmiddelen en andere omstandigheden die de veroudering van rubber kunnen versnellen, moeten worden vermeden.

Hoe vraag ik een offerte voor een riem met patroon aan?

Voor groothandel of op maat gemaakte patroontransportbandvereisten, verstrek de volgende technische informatie zodat YUFENG de juiste karkas- en patroonconfiguratie kan selecteren:

Karkastype: EP of NN
Breedte riem
Patroonvorm en hoogte
Maximale transporthoek
Materiaalsoort en klompgrootte
Werktemperatuur en transportmedium
Afstand transporteren
Totale bestelhoeveelheid
Doel leveringspoort

Op basis van deze parameters kan YUFENG de vereiste stofkwaliteit, bandconstructie, afdekrubber en patroonconfiguratie voor de toepassing evalueren.

YUFENG Wereldwijde contactgegevens

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobiel

+86 15318787602

Fabrieksadres

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

Bezaaide transportband

De YUFENG-transportband met noppen is ontworpen voor nauwkeurige en zachte materiaalhantering en maakt gebruik van verhoogde ronde, ovale of capsulevormige noppen voor gecontroleerde puntcontactgrip. Het is in de praktijk getest in de houtbewerking, voedselverwerking en logistiek en verbetert de productstabiliteit op hellende transportbanden terwijl het de oppervlakteschade vermindert. PVC-, PU-, rubber- en PE-opties zijn verkrijgbaar met aangepaste noppenvormen, hoogtes en dichtheden.

Bekijk meer >> Stuur onderzoek >>

Transportband met diamantpatroon

Voor transporttoepassingen die betrouwbare grip vereisen in veranderende richtingen en hellingen, biedt de YUFENG Diamond Pattern-transportband stabiele omnidirectionele antislipprestaties. Het verhoogde diamantoppervlak verbetert de materiaaltractie en helpt tegelijkertijd vocht en vuil af te voeren, waardoor slippen wordt verminderd in vergelijking met platte riemen. Aangepaste diamantafmetingen, dieptes, dichtheden en riemspecificaties zijn beschikbaar voor de mijnbouw, landbouw, voedselverwerking, logistiek en bouw.

Bekijk meer >> Stuur onderzoek >>

Chevron-transportband

De YUFENG Chevron-transportband is ontworpen voor efficiënt hellend transport van bulkmateriaal en maakt gebruik van integraal gevulkaniseerde V-vormige schoenplaten om de grip te verbeteren en te voorkomen dat materiaal terugrolt op hellingen tot 40 °. De duurzame, slijtvaste constructie ondersteunt veeleisende toepassingen in de mijnbouw, havens, landbouw en bouwmaterialen, waarbij C15-, C25- en andere schoenplaatpatronen beschikbaar zijn voor aangepaste transportvereisten.

Bekijk meer >> Stuur onderzoek >>

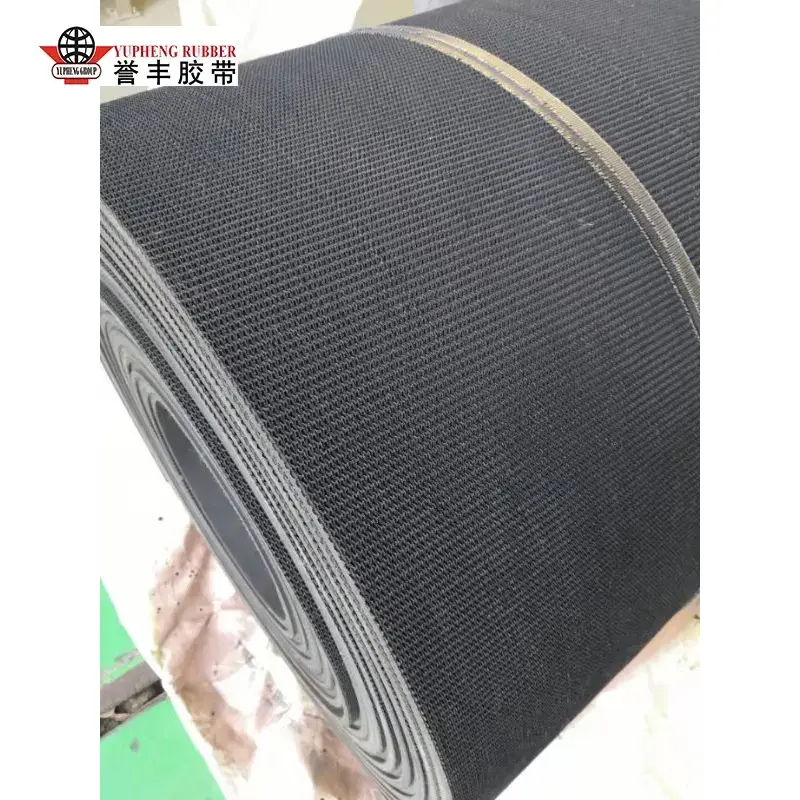

Ruwe transportband bovenaan
