Transportband met diamantpatroon

De YUFENG-transportband met diamantpatroon is ontworpen voor stabiele tractie in veeleisende transportomstandigheden en heeft verhoogde ruitvormige uitsteeksels die consistente grip in meerdere richtingen bieden. Het op loopvlak geïnspireerde oppervlak helpt water af te voeren en materiaalophoping te verminderen, waardoor de tractie behouden blijft in natte, stoffige of trillingsgevoelige omgevingen. Het is zeer geschikt voor voedselverwerking, mijnbouw en andere toepassingen waarbij productstabiliteit en oppervlaktereinheid essentieel zijn.

Ontwerpfilosofie en patroonstructuur

1. Multidirectionele tractie voor stabiele materiaalhantering

YUFENG Diamond Pattern Belt maakt gebruik van gelijkmatig verdeelde verhoogde diamantprofielen om een ​​evenwichtige wrijving over het riemoppervlak te creëren. In tegenstelling tot chevron-banden die voornamelijk directionele tractie bieden, behoudt de diamantstructuur de grip wanneer materialen vooruit bewegen, zijdelings verschuiven of veranderingen in de transportrichting tegenkomen. Deze omnidirectionele tractie maakt de band geschikt voor toepassingen die een stabiele materiaalpositionering vereisen in plaats van eenrichtingsgeleiding van bulkmateriaal.

2. Geoptimaliseerde kanalen voor een schonere werking van de band

De verhoogde diamantblokken vormen onderling verbonden kanalen over het bandoppervlak. Deze kanalen zorgen ervoor dat water, stof, fijne deeltjes en kleverige resten tijdens het gebruik vrijkomen, waardoor de materiaalophoping wordt verminderd in vergelijking met gladde platte banden. De structuur is met name handig voor nat transport, poederbehandeling en toepassingen waarbij de band regelmatig moet worden gereinigd of afgespoeld.

3. Gecontroleerd contact voor productbescherming

Het verhoogde diamantoppervlak zorgt voor betrouwbare tractie en beperkt het directe contact tussen het getransporteerde product en het bandoppervlak. Dit helpt wrijvingssporen, oppervlaktebeschadiging en ongewenste productbewegingen te verminderen. Het niet-markerende ontwerp is geschikt voor voedingsmiddelen, farmaceutische verpakkingen, elektronische componenten en eindproducten waarbij uiterlijk en oppervlaktekwaliteit belangrijk zijn.

4. Aanpasbare patroonstructuur voor verschillende omstandigheden

YUFENG kan de diamantgrootte, afstand, patroonhoogte, dichtheid, banddikte en karkasstructuur aanpassen aan de transporttoepassing. Er kunnen ook verschillende afdekmaterialen worden geselecteerd om aan specifieke bedrijfsomstandigheden te voldoen.

Beschikbare opties zijn onder meer PVC-, PU- en rubberen hoezen, evenals op maat gemaakte formuleringen voor slijtvastheid, oliebestendigheid en toepassingen die in contact komen met voedsel. Hierdoor kan de Diamond Pattern Belt worden geconfigureerd voor verpakking, logistiek, landbouw, mijnbouw en algemeen industrieel transport.

Materiaalkeuze en geïntegreerd productieproces

Versterkte kernstructuur voor stabiel transport

YUFENG diamantpatroon transportband maakt gebruik van zorgvuldig geselecteerde versterkingsmaterialen volgens verschillende belastingsvereisten en bedrijfsomstandigheden. Alle karkasmaterialen ondergaan vóór de productie een strenge inspectie van binnenkomst om consistente trekprestaties, maatvastheid en bedrijfsbetrouwbaarheid op de lange termijn te garanderen.

EP stoffen karkas:De structuur van polyester- en nyloncomposietweefsel zorgt voor uitstekende maatvastheid, lage rek en goede weerstand tegen uitrekken. Het is geschikt voor lichte en middelzware transportsystemen, waaronder verpakking, logistiek en algemeen industrieel transport.

NN Nylon karkas:Versterking van nylonweefsel biedt een hogere flexibiliteit, slagvastheid en weerstand tegen vermoeidheid. Het is geschikt voor toepassingen die veelvuldig buigen, herhaaldelijk starten en stoppen en dynamische transportomstandigheden vereisen.

Versterking van staalkoord:Er is een zeer sterke staalkoordstructuur beschikbaar voor zware transporttoepassingen die een hogere trekcapaciteit, langere transportafstanden en grotere materiaalbelastingen vereisen.

De geoptimaliseerde karkasstructuur helpt de banduitlijning te behouden, permanente rek te verminderen en de operationele stabiliteit te verbeteren tijdens continu industrieel transport.

Covermaterialen met patroon voor verschillende industriële vereisten

De oppervlaktelaag met ruitpatroon wordt vervaardigd met verschillende afdekmaterialen, afhankelijk van de toepassingsomstandigheden, materiaaleigenschappen en milieueisen.

Geïntegreerde diamantpatroonvormtechnologie

Het diamantpatroon van YUFENG Diamond Pattern Belt wordt gevormd door precisiegieten en geïntegreerde vulkanisatietechnologie. In tegenstelling tot banden van lage kwaliteit, waarbij oppervlaktepatronen eenvoudigweg worden afgedrukt, gelijmd of bevestigd, worden de diamantstructuren tijdens de productie rechtstreeks versmolten met de deklaag van de band.

Deze geïntegreerde structuur zorgt voor een sterkere hechting van het patroon, waardoor wordt voorkomen dat diamantblokken tijdens langdurig gebruik loskomen, barsten of loskomen. De band behoudt stabiele wrijvingsprestaties, zelfs bij voortdurende slijtage, schokken en herhaalde transportcycli.

YUFENG ondersteunt op maat gemaakte diamantpatroonontwerpen volgens verschillende materiaalverwerkingsvereisten, waaronder diamantgrootte, patroonhoogte, afstandsdichtheid, riemdikte, karkasstructuur en selectie van afdekmateriaal.

Fabriekskwaliteitscontrolesysteem

Vóór verzending ondergaat elke YUFENG-diamantpatroonriem strikte fabrieksinspectieprocedures om de mechanische sterkte, oppervlakteprestaties en structurele betrouwbaarheid te verifiëren.

Treksterkte testen:Zorgt ervoor dat het riemkarkas voldoet aan de ontworpen draagvereisten en een stabiele werking behoudt onder voortdurende spanning.

Slijtvastheidstesten:Evalueert de duurzaamheid van het rubber en de patroonslijtage in schurende werkomgevingen.

Patroonhechting testen:Bevestigt dat de geïntegreerde diamantstructuur bij langdurig gebruik stevig verbonden blijft met het riemoppervlak.

Flexibiliteitstesten bij lage temperaturen:Zorgt ervoor dat de riem soepel blijft en scheurvorming onder koude bedrijfsomstandigheden voorkomt.

Dimensionale stabiliteitsinspectie:Controleert de bandbreedte, dikte en loopnauwkeurigheid vóór levering.

Prestatieverificatie en toepassingsvergelijking

Zes maanden durende industriële volgtest

YUFENG voerde zes maanden lang ononderbroken veldtests uit voor toepassingen op het gebied van voedselverwerking, mijnbouw en logistiek. De transportband met diamantpatroon werd vergeleken met traditionele platte banden en banden met chevronpatroon onder vergelijkbare bedrijfsomstandigheden om de gripprestaties, materiaalstabiliteit en onderhoudsvereisten te verifiëren.

Verbeterde duurzaamheid onder schurende omstandigheden

Gebaseerd op gegevens over veldoperaties, demonstreert YUFENG Diamond Pattern Belt verbeterde duurzaamheid in vergelijking met conventionele platte banden in schurende transportomgevingen.

De geïntegreerde gegoten diamantstructuur biedt een betere weerstand tegen oppervlakteschade vergeleken met gedrukte of bevestigde patronen. Gecombineerd met een versterkte karkasconstructie en geoptimaliseerde rubberformules kan de riem stabiele tractieprestaties behouden en tegelijkertijd de vervangingsfrequentie en onderhoudskosten verminderen.

Echte industriële toepassingsgevallen

Geval 1: Hellend transportproject voor voedselverwerking

Een voedselverwerkingsbedrijf uit Zuidoost-Azië ondervond regelmatig productverlies bij het transporteren van kleverig deeg en geglazuurde producten op hellende transportbanden. De vorige vlakke transportband veroorzaakte materiaalhechting, productverschuiving en verhoogde reinigingseisen.

YUFENG leverde een PVC-diamantpatroonriem van voedingskwaliteit met geoptimaliseerde diamantafstand. Het patroonoppervlak verbeterde de productafgifteprestaties, verminderde het wegglijden tijdens hellend transport en vereenvoudigde de dagelijkse reinigingswerkzaamheden.

Na een continue productie realiseerde de klant een stabieler materiaaltransport en minder verliezen veroorzaakt door productbewegingen en vastkleven aan het oppervlak.

Geval 2: Nat ertstransport tijdens mijnbouwactiviteiten

Een Zuid-Amerikaanse kopermijn had een transportband nodig voor het transporteren van natte ertsmaterialen op hellende secties met meerdere overdrachtspunten. Traditionele chevron-banden presteerden goed op rechte hellingen, maar ondervonden dat het materiaal terugrolde en verminderde stabiliteit bij het veranderen van richting.

YUFENG leverde een robuuste rubberen transportband met diamantpatroon met versterkte karkasstructuur. De door het diamantoppervlak gegenereerde omnidirectionele wrijving verbeterde de materiaalvasthoudprestaties, terwijl de patroonkanalen de ophoping van nat fijn materiaal verminderden.

Na langdurig gebruik behield de band stabiele transportprestaties en verminderde de reinigings- en afstelvereisten.

Geval 3: Geautomatiseerd logistiek sorteersysteem

Een Europees distributiecentrum had transportbanden nodig voor een complex sorteersysteem met hellende secties, vervalsecties en overslagpunten. Platte banden veroorzaakten pakketbewegingen tijdens snelheidsveranderingen en er waren frequente aanpassingen nodig.

YUFENG leverde een niet-markerende diamantpatroonband, ontworpen voor pakketvervoer. Het uitgebalanceerde wrijvingsoppervlak verbeterde de stabiliteit van de verpakking en beschermde het uiterlijk van het product tijdens hoogfrequent transport.

De klant realiseerde soepelere sorteerwerkzaamheden met een lagere onderhoudsfrequentie en een verbeterde betrouwbaarheid van de transportbanden.

Ondersteuning voor fabrieksverificatie

YUFENG kan productiegegevens, inspectiedocumenten, technische parameters en echte toepassingsreferentiematerialen verstrekken voor klanten die Diamond Pattern Belt-oplossingen evalueren.

Volledige productspecificatieparameters

We ondersteunen productie op volledige grootte en aangepaste verwerking van banden met ruitpatroon, voor meerdere materiaalsoorten en configuraties:

Waarom kiezen voor YUFENG diamantpatroonriem

1. Omnidirectionele handgreep voor stabiel transport

In tegenstelling tot chevron- en visgraatbanden die voornamelijk directionele tractie bieden, heeft de YUFENG Diamond Pattern Conveyor Belt een symmetrisch diamantoppervlakontwerp om evenwichtige wrijving in meerdere richtingen te genereren. De omnidirectionele gripprestaties helpen het verschuiven van materiaal tijdens gebogen transport, veelvuldig starten en stoppen en hellend transport te verminderen, waardoor een stabiele producthantering wordt gegarandeerd.

2. Zelfreinigend patroon vermindert onderhoud

De verhoogde diamantstructuur creëert natuurlijke kanalen die tijdens het gebruik water, stof en plakkerige resten helpen afvoeren. Vergeleken met platte banden vermindert het de materiaalophoping, de reinigingsfrequentie en de onderhoudsonderbrekingen. Deze zelfreinigende functie verbetert de transportstabiliteit in natte, stoffige omgevingen en voedselverwerkingsomgevingen.

3. Niet-markerend oppervlak beschermt producten

Het geoptimaliseerde ruitpatroon zorgt voor een betrouwbare grip en behoudt tegelijkertijd een zacht contact met de getransporteerde materialen, waardoor krassen, vlekken en productschade worden verminderd. Het is geschikt voor eindproducten, voedingsmiddelen, elektronische componenten en andere toepassingen die een stabiele en toch zorgvuldige behandeling vereisen.

4. Flexibele materiaalopties voor verschillende toepassingen

YUFENG biedt verschillende afdekmaterialen om aan verschillende arbeidsomstandigheden te voldoen:

Rubberen riem met diamantpatroon:Voor mijnbouw, aggregaten en zware toepassingen die slijtvastheid en slagvastheid vereisen.

PVC diamantpatroonriem:Voor verpakking, logistiek en algemeen industrieel transport met eenvoudige reinigingseisen.

PU-riem met diamantpatroon:Voor voedselverwerking en toepassingen die olie- en chemische bestendigheid vereisen.

5. Fabrieksmatige levering en oplossingen op maat

Met meer dan 10 jaar productie- en exportervaring biedt YUFENG complete transportbandoplossingen, inclusief materiaalselectie, patroonaanpassing, specificatiematching en technische ondersteuning. Door strikte kwaliteitscontrole en professionele productiecapaciteit helpt YUFENG wereldwijde klanten de betrouwbaarheid van het transport te verbeteren, de onderhoudskosten te verlagen en de levensduur van de riem te verlengen.

Geschikte toepassingen

YUFENG diamantpatroon transportband is ontworpen voor industriële transportsystemen die betrouwbare tractie, stabiele materiaalpositionering en effectieve oppervlaktereinigingsprestaties vereisen. De omnidirectionele diamantstructuur maakt hem geschikt voor een breed scala aan toepassingen, waaronder hellend transport, natte materialen, producthantering en complexe transportbandlay-outs.

1. Voedselverwerkende industrie

Geschikt voor het transporteren van kleverige, glazige en gladde voedingsproducten op schuine transportbanen. PVC- en PU-opties van voedingskwaliteit zorgen voor eenvoudige reinigingsprestaties voor toepassingen die frequente spoelbeurten en strikte hygiënecontrole vereisen.

Typische toepassingen zijn bakkerijproducten, verpakt voedsel, vleesverwerking, snackproductie en transport van voedselingrediënten.

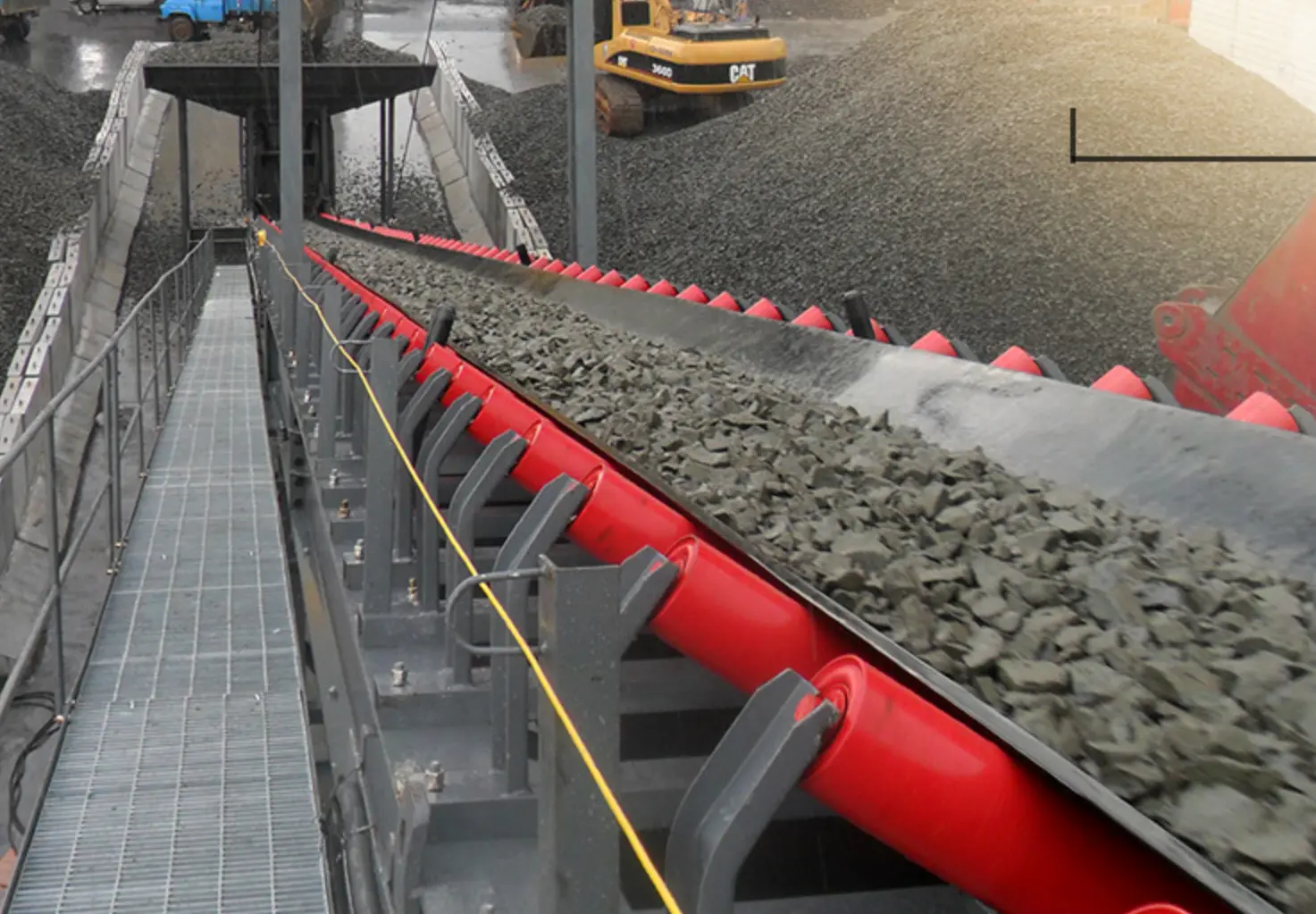

2. Mijnbouw- en steengroeveactiviteiten

Het oppervlak met ruitpatroon biedt stabiele grip voor nat erts, toeslagstoffen en minerale materialen, vooral in hellende transportsystemen met veranderende richtingen of vochtige omstandigheden.

Het zelfreinigende oppervlak helpt de ophoping van materiaal veroorzaakt door natte fijne deeltjes te verminderen en verbetert de transportstabiliteit in veeleisende mijnbouwomgevingen.

3. Landbouw en behandeling van bulkmateriaal

Het antislip diamantoppervlak is geschikt voor agrarische transporttoepassingen waarbij materialen een zachte behandeling en stabiel transport vereisen.

Veel voorkomende toepassingen zijn onder meer graanoverdracht, waslijnen voor fruit en groenten, transport van grondstoffen voor suikermolens en sorteersystemen voor landbouwproducten.

4. Logistieke en opslagsystemen

Diamond Pattern Belt helpt bij het handhaven van een stabiele beweging van pakketten, dozen en pakjes tijdens hellend transport en geautomatiseerde sorteerprocessen.

De multidirectionele gripprestaties verminderen het verschuiven van producten tijdens het accelereren, remmen en continue logistieke activiteiten.

5. Verpakkingsindustrie

De band wordt veel gebruikt voor het overbrengen van verpakte eindproducten tussen verschillende productieniveaus. Het patroonoppervlak verbetert de stabiliteit van het product en minimaliseert schade aan het uiterlijk van de verpakking.

Het is geschikt voor het transporteren van dozen, het overbrengen van verpakte producten en geautomatiseerde verpakkingsproductielijnen.

6. Transport van bouwmaterialen

Zware rubberen banden met diamantpatroon bieden een sterke slijtvastheid en slagvastheid voor het transporteren van bouwmaterialen zoals betonaggregaten, steenslag, bakstenen en zand.

Het tractieontwerp in alle richtingen verbetert de transportbetrouwbaarheid onder stoffige en schurende bedrijfsomstandigheden.

7. Productie- en assemblagetoepassingen

Diamond Pattern Belt biedt een stabiele productpositionering voor productieprocessen die een gecontroleerde beweging van componenten en afgewerkte onderdelen vereisen.

Typische toepassingen zijn onder meer het hanteren van elektronische componenten, assemblagelijnen, transport van onderdelen en industriële productiesystemen.

Veelgestelde vragen

1. Wat is het verschil tussen een riem met ruitpatroon en een riem met chevronpatroon?

Het belangrijkste verschil is de griprichting. Chevron- of visgraatbanden maken gebruik van V-vormige ribben die voornamelijk voor tractie in één transportrichting zorgen, waardoor ze geschikt zijn voor recht hellend transport van bulkmateriaal.

De YUFENG-transportband met diamantpatroon maakt gebruik van verhoogde ruitvormige uitsteeksels die zijn gerangschikt in een uitgebalanceerde rasterstructuur, waardoor omnidirectionele wrijving ontstaat. Dit maakt stabiele transportprestaties mogelijk wanneer de band bochten, richtingsveranderingen, zijdelingse bewegingen of complexe bedrijfsomstandigheden ervaart.

Banden met ruitpatroon zijn daarom veelzijdiger voor transportsystemen die een flexibele materiaalhantering vereisen die verder gaat dan alleen rechtlijnig transport.

2. Is de diamantpatroonband geschikt voor toepassingen in de voedingssector?

Ja. YUFENG levert PVC- en PU-banden met diamantpatroon van voedingskwaliteit, ontworpen voor voedselverwerkingsomgevingen die reinheid, eenvoudig onderhoud en betrouwbare transportprestaties vereisen.

Het niet-poreuze oppervlak is gemakkelijk schoon te maken, terwijl de zelfreinigende diamantstructuur de ophoping van materiaal en het risico op besmetting tijdens continu gebruik helpt verminderen.

3. Welke aanpassingsopties zijn beschikbaar?

YUFENG ondersteunt uitgebreide aanpassingen volgens verschillende toepassingsvereisten, waaronder:

Diamantgrootte van 10 mm tot 50 mm, patroonhoogte van 0,8 mm tot 25 mm, patroondichtheid, bandbreedte, banddikte, karkasstructuur, afdekmateriaal en bandkleur.

Beschikbare materiaalopties zijn onder meer rubberen, PVC- en PU-afdekkingen, met versterking van textiel of staalkoord, afhankelijk van de belastingsvereisten. Alle op maat gemaakte banden worden vóór levering in de fabriek getest op prestatie.

4. Hoe werkt de zelfreinigende functie?

Het verhoogde ruitpatroon creëert natuurlijke kanalen tussen elk uitsteeksel. Tijdens de beweging van de band kunnen water, stof, fijne deeltjes en kleverige resten door deze kanalen stromen in plaats van zich op te hopen op het transportoppervlak.

Deze structuur verbetert de oppervlaktereinheid, handhaaft stabiele wrijvingsprestaties en vermindert de onderhoudsvereisten in vergelijking met conventionele vlakke transportbanden.

5. Wat is de maximale transporthoek van een ruitpatroonband?

De YUFENG-transportband met diamantpatroon kan schuine transporthoeken tot ongeveer 45 ° bereiken, afhankelijk van de materiaaleigenschappen en bandspecificaties.

De werkelijke maximale hoek hangt af van factoren zoals de deeltjesgrootte van het materiaal, het vochtgehalte, de materiaalvorm, de transportsnelheid en de configuratie van het ruitpatroon.

Ons technische team kan de meest geschikte patroongrootte, hoogte en dichtheid aanbevelen, afhankelijk van uw werkelijke werkomstandigheden.

6. Wat is de levensduur en onderhoudsvereiste?

Onder standaard bedrijfsomstandigheden kan de YUFENG Diamond Pattern Belt een langere levensduur bieden dan conventionele platte riemen, vooral in toepassingen die extra tractie en oppervlaktereiniging vereisen.

Routineonderhoud omvat het controleren van patroonslijtage, het verwijderen van ingebed materiaal uit patroongroeven, het handhaven van de juiste riemspanning en het regelmatig inspecteren van de toestand van het riemoppervlak.

Het zelfreinigende ontwerp helpt de reinigingsfrequentie te verminderen en verbetert de algehele transportefficiëntie.

Neem contact op met YUFENG

Als u een veelzijdige, omnidirectionele antisliptransportband nodig heeft voor voedselverwerking, mijnbouw, logistiek, landbouw of industriële transporttoepassingen, neem dan vandaag nog contact op met YUFENG voor gratis monsters, technische aanbevelingen en fabrieksoffertes.
