Professionele fabrikant van trainings- en uitlijningsrollen voor transportbandvolgsystemen
YUFENG Training en uitlijning van de spanrol, ook bekend als zelflerende centrerende spanrol, wrijvings-zelfuitlijnende rol of riemvolgrol, is ontworpen om de zijdelingse bandafwijking tijdens het gebruik van de transportband te helpen corrigeren. Het wordt voornamelijk geïnstalleerd op transportbanden over lange afstanden, waar het continu volgen van de band belangrijk is om materiaalverspilling, randslijtage en onstabiele bandbewegingen te verminderen.
Het rollensamenstel bestaat normaal gesproken uit een hoofddraagrol, verticale geleidingsrollen en een zwenkbaar steunframe. Wanneer de transportband zich van de beoogde middellijn verwijdert, ontvangt de geleidingsrol zijdelingse kracht en zorgt ervoor dat het ondersteunende frame gaat zwaaien, waardoor een corrigerende kracht wordt gegenereerd die de band terugleidt naar de ontworpen looppositie.
YUFENG biedt looprollen voor wrijvingstraining, conische looprollen, V-type terug uitlijnende looprollen, gegalvaniseerde configuraties, HDPE-versies en speciale geleidingsrolconstructies voor mijnbouw-, cement-, haven-, chemische en andere transportsystemen voor bulkmateriaal.
Training en uitlijning van typen vrijlopers
Wrijvingstraining Uitlijnen van spanrol
De wrijvingstraining-uitlijnrol maakt gebruik van een zwenkframe met zijgeleidingsrollen om te reageren op zijdelingse beweging van de riem. Het wordt voornamelijk gebruikt op het bovenste draaggedeelte van transportbanden over lange afstanden en zware transportbanden, waar frequente bandafwijkingen moeten worden gecontroleerd.
Conische training uitlijnen van spanrol
De conische rol maakt gebruik van verschillen in de snelheid van het roloppervlak, veroorzaakt door de taps toelopende geometrie, om een passief centreereffect te verkrijgen. Het is geschikt voor transportsystemen met relatief lichte belasting, waaronder graan-, verpakkings- en logistieke transportapparatuur.
V-type retouruitlijningspanrol
De V-type retouruitlijningsrol maakt gebruik van twee rollen die in een V-vormige configuratie zijn opgesteld om de zijdelingse beweging van de lege retourband te beperken. Door zijn relatief eenvoudige constructie is hij geschikt voor het onderste retourgedeelte van conventionele transportsystemen.
| Roltype | Kernkenmerk | Toepasselijke arbeidsomstandigheden |
|---|---|---|
| Wrijvingstraining Uitlijnen van spanrol | Swingframe-correctie met gevoelige laterale respons | Bovenste draaggedeelte en zwaar transport over lange afstanden |
| Conische training uitlijnen van spanrol | Passieve centrering door toerentalverschil met conische rollen | Lichte graanlading, logistiek en algemeen transport |
| V-type retouruitlijningspanrol | De V-vormige structuur beperkt de beweging van de retourband | Onderste retourgedeelte en transport van droog materiaal |
Principe van automatisch volgen van de band
Detectie van riemafwijkingen
Wanneer de transportband zijdelings beweegt vanuit zijn normale looppositie, maakt de bandrand contact met de verticale geleidingsrol. De geleidingsrol brengt de zijdelingse kracht over op het draagframe.
Swingframe-beweging
De geleidingskracht zorgt ervoor dat het gehele uitlijningsspansamenstel rond zijn ondersteunende structuur roteert. De zwenkhoek wordt bepaald door de bandafwijking en het ontwerp van het uitlijnmechanisme.
Generatie van corrigerende krachten
Zodra het rollenframe zijn oriëntatie ten opzichte van de band verandert, wordt een omgekeerde geleidingskracht gegenereerd om de band naar de hartlijn van de transportband te helpen bewegen.
Riem terug naar midden
Terwijl de band terug beweegt naar zijn normale positie, neemt de zijdelingse kracht die op de geleidingsrol inwerkt af en keert het uitlijnsamenstel terug naar zijn normale positie, waardoor continue spoorcorrectie tijdens bedrijf mogelijk is.
Training en uitlijning van Idler-configuraties

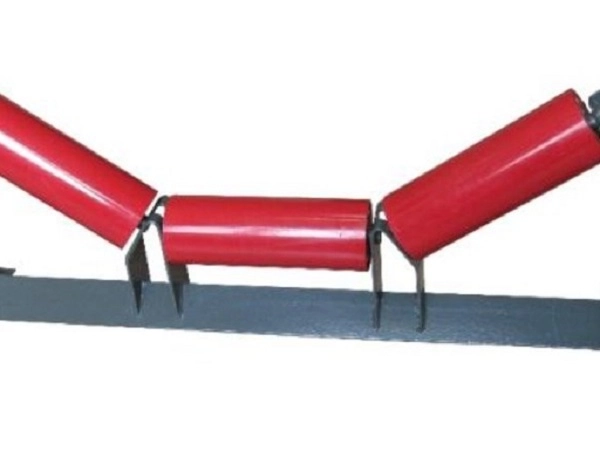

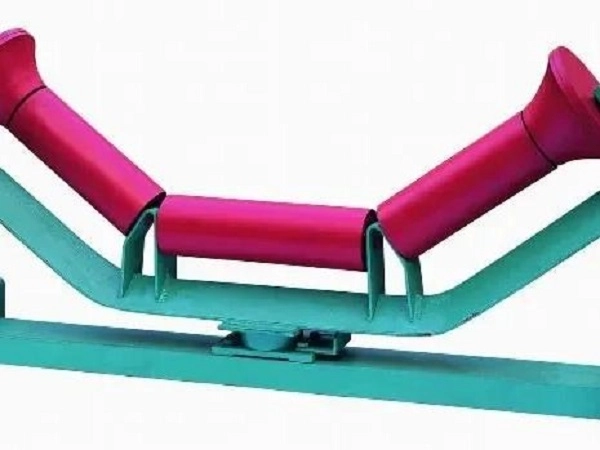

Drie-roller door wrijvingstraining Idler
Voor de bovenste draagsecties wordt het troglichaam met drie rollen gecombineerd met bilaterale verticale geleidingsrollen gebruikt. Het kan op geschikte intervallen worden geïnstalleerd op transportlijnen voor zwaar materiaal over lange afstanden om de afwijking van de band te helpen beheersen.
Conische trainingspanrol
De conische rolconfiguratie zorgt voor passieve bandcentrering door verschillen in omtreksnelheid. Het is geschikt voor toepassingen met lichte belasting waarbij minder loopgeluid en eenvoudige trackingondersteuning vereist zijn.
V-Type retourtraining-looprol
De V-vormige structuur ondersteunt de lege retourband en beperkt de zijdelingse beweging. Het kan worden gebruikt als onderdeel van de bandvolginrichting aan de retourzijde op lange transportbanden.
Thermisch verzinkte trainingslooprol
De rol en steunbeugel zijn thermisch verzinkt om de corrosieweerstand te verbeteren in transportomgevingen buitenshuis, zoals open opslagplaatsen, havens en vochtige industriële gebieden.
HDPE Shell-trainingslooprol
De hoofdrol maakt gebruik van een HDPE-schaal, terwijl de geleidingscomponenten worden geselecteerd op basis van de toepassing. Deze constructie vermijdt conventionele corrosie van de stalen schaal en kan worden gebruikt in chemische fabrieken, kustgebieden en omgevingen met zoute mist.
Vlamvertragende antistatische training-lepel
Geleidende en vlamvertragende geleidingsrolmaterialen kunnen worden geconfigureerd voor toepasselijke ondergrondse transportsystemen voor kolenmijnen, waarbij componenten voor het volgen van de riem aan aanvullende veiligheidseisen moeten voldoen.
Technische specificaties
| Item | Specificatie |
|---|---|
| Standaard roldiameter | 76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm |
| Overeenkomende riembreedte | 500–2400 mm |
| Typen uitlijnen | Wrijving / conisch / V-type retour |
| Draaihoek | 15°–30° voor standaard frictietrainingconfiguratie |
| Hoogte geleiderol | Aanpasbaar |
| Shell-materiaal | Q235 koolstofstaal / HDPE / 304 roestvrij staal |
| Handelswijze | Binnenlandse hoge precisie / SKF / FAG C3 opruiming |
| Afdichtende bescherming | Dubbele / drievoudige composiet labyrintafdichting |
| Oppervlaktebehandeling | Elektrostatisch spuiten / thermisch verzinken / PU bekleding |
| Sollicitatie | Mijnbouw / Cement / Haven / Chemisch / Bulkmateriaal transporteren |
Aanpassingsopties
Hoofdrolschaal
YUFENG kan Q235 koolstofstaal, HDPE en 304 roestvrijstalen hoofdrolschalen leveren op basis van belasting, corrosie en milieuvereisten.
Oppervlaktebehandeling
Elektrostatisch spuiten, thermisch verzinken en PU-bekledingsopties zijn beschikbaar afhankelijk van de vereiste corrosiebescherming, slijtvastheid en gebruiksomgeving.
Zwenkmechanisme
Het ondersteuningsmechanisme kan worden geconfigureerd als een wrijvingszwaaistructuur, een conische passieve centreringsstructuur of een V-type retouruitlijningsstructuur, afhankelijk van de bandpositie en volgvereiste.
Afdichtingssysteem
Er kan worden gekozen voor dubbele of drievoudige composiet nylon labyrintafdichtingsstructuren met rubberen contactafdichtingen om het binnendringen van stof en water in de lagerholte te verminderen.
Lagerconfiguratie
Binnenlandse hoge-precisielagers of geïmporteerde SKF/FAG C3-spelingslagers kunnen worden gespecificeerd op basis van de bedrijfsomstandigheden van de transportband en de eisen van de klant.
Speciale geleiderolmaterialen
Lage temperatuur, vlamvertragende en antistatische geleidingsrolmaterialen kunnen worden geconfigureerd voor gespecialiseerde toepassingen in mijnen en koude gebieden.

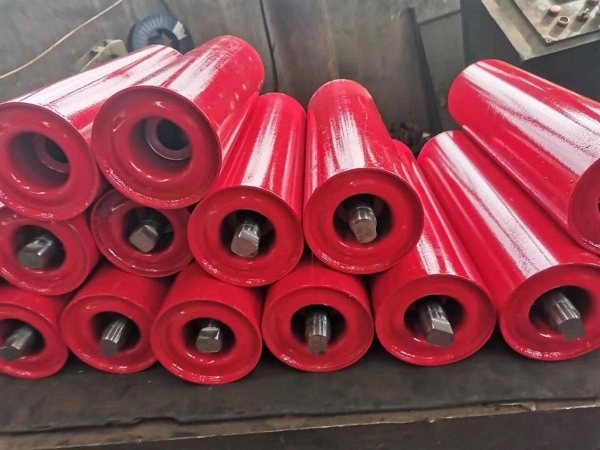

Grondstoffen en rollenconstructie
Hoofdrolschaal
Standaard stalen rollen gebruiken Q235 hoogfrequente ERW-stalen buis, terwijl HDPE-configuraties nieuw HDPE-materiaal gebruiken. Schaalafmetingen en wanddikte kunnen worden afgestemd op de benodigde transportbelasting.
Rolas
Voor de as wordt in standaardconfiguraties 45# koudgetrokken massief rond staal gebruikt, wat weerstand biedt tegen buigen onder radiale en zwenkbelastingen.
Geleiderol buitenste laag
De zijgeleidingsrollen kunnen gemaakt zijn van slijtvast natuurrubber of polyurethaanmateriaal om direct hard contact met de rand van de transportband tijdens spoorcorrectie te verminderen.
Schommelbeugel
Het zwenkframe kan worden vervaardigd uit dikke Q235-staalplaat met behulp van geïntegreerde stans- en lasprocessen om de structurele ondersteuning te bieden die nodig is voor herhaalde oscillerende bewegingen.
Afdichtingscomponenten
Labyrintringen van zeer sterk nylon en weerbestendige nitrilrubberafdichtingsringen worden gebruikt om het lagergebied te beschermen tegen stof en vocht.
Inspectie van grondstoffen
Stalen buizen, assen en lagers worden bemonsterd op toepasselijke rotatieweerstand, maatnauwkeurigheid en vermoeidheidsgerelateerde eigenschappen voordat ze het assemblageproces ingaan. Niet-gekwalificeerde materialen worden afgewezen.
Prestatie-indicatoren
| Prestatie-item | Standaardvereiste | Teststandaard |
|---|---|---|
| Rotatieweerstandscoëfficiënt | ≤0,008 | ISO15365 |
| Bescherming tegen stof en water | IP65 | IP-teststandaard |
| Nominale levensduur bij zwenken | ≥30.000 werkuren | Fabriekszwaaivermoeidheidstest |
| Concentriciteit van de rolmantel | ≤0,5 mm | Meetkloktest |
| Geleiderol Rubber Slijtageverlies | ≤1,0 cm³/1,61 km | ISO4649 |
| Zwenkframe Vrije zwenkhoek | 15°–30° | Fabrieksspecifieke test |
De werkelijke trackingprestaties zijn afhankelijk van de bandbreedte, bandspanning, uitlijning van de transportband, rolconfiguratie, materiaalbelasting, installatiepositie en bedrijfsomstandigheden.

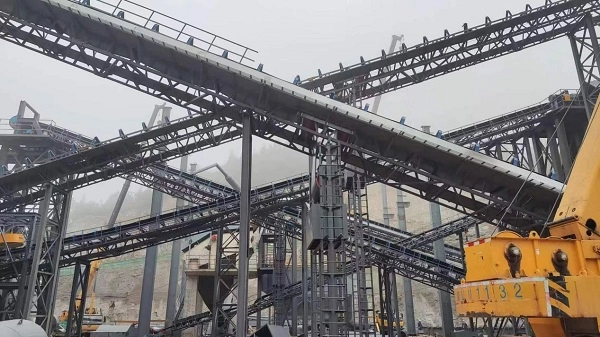

Toepassingen per transportbandconditie
Transport van zwaar materiaal over lange afstanden
Frictietraining voor het uitlijnen van looprollen is geschikt voor transportbanden over lange afstanden die erts, steenkool, cementgrondstoffen en andere zware bulkmaterialen transporteren, waarbij de bandvolging tijdens continu gebruik moet worden gehandhaafd.
Transporteren van licht materiaal
Conische looprollen kunnen worden gebruikt voor het transport van graan, verpakkingsproducten en licht aggregaat, waarbij de vereiste bandbelasting en volgkracht relatief gematigd zijn.
Uitlijning van de retourband
Op het onderste lege retourgedeelte worden V-type teruglooprollen gebruikt om de zijdelingse riembeweging te helpen beperken zonder toevoeging van complexe mechanische correctiestructuren.
Buiten transporteren
Gegalvaniseerde configuraties kunnen worden geselecteerd voor openluchtopslagplaatsen, havens en vochtige buitenomgevingen waar atmosferisch vocht de corrosie kan versnellen.
Corrosieve omgevingen
HDPE-schaalconfiguraties kunnen worden overwogen voor kust-, chemische en zoute mistomgevingen waar het verminderen van metaalcorrosie een belangrijk onderdeel is van de selectie van transportbandcomponenten.
Ondergrondse mijnbouw
Toepasbare vlamvertragende en antistatische geleidingsrolconfiguraties kunnen worden gebruikt met ondergrondse transportsystemen voor kolenmijnen, afhankelijk van de relevante veiligheidseisen.
Installatie en vervanging
Nieuwe transportbandframeconstructie
De beugel voor het uitlijnen van de trainingsspanrol moet aan het transportbandframe worden bevestigd volgens de ontworpen installatieafstand. De hoogte van de geleidingsrol dient dan zo te worden afgesteld dat de speling tussen geleidingsrol en bandrand circa 5–10 mm bedraagt, terwijl het complete frame vrij moet kunnen blijven zwenken.
Aanpassing van het zwenkmechanisme
Na installatie moeten de bevestigingsbouten van de beugel stevig worden aangedraaid zonder de ontworpen zwenkbeweging te beperken. De riem moet onder gecontroleerde omstandigheden worden gebruikt om de volgprestaties te verifiëren en indien nodig de uiteindelijke beugelpositie aan te passen.
Vervanging van versleten rol
Vóór onderhoudswerkzaamheden moet de transportband worden gestopt en van de stroombron worden losgekoppeld. Het volledige uitlijnsamenstel kan worden verwijderd na het losmaken van de beugelbevestigingen, terwijl de beschadigde hoofdrol of geleidingsrol afzonderlijk kan worden vervangen als de structuur dit toelaat.
Indeling voor lange afstanden
Voor transportlijnen over lange afstanden van meer dan ongeveer 500 m kan op geschikte tijdstippen een training worden gegeven voor het uitlijnen van spangroepen. De werkelijke afstand moet worden bepaald op basis van de uitlijning van de transportband, het gedrag van de band en de bedrijfsomstandigheden.
Bijpassende transportsysteemproducten
Transportband serie
YUFENG kan stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden, pijptransportbanden, patroontransportbanden en ruwe transportbanden leveren voor verschillende transportbandconfiguraties.
Serie transportrollen
Ondersteunende producten zijn onder meer trogdragende looprollen, impactlooprollen, retourlooprollen, zelfuitlijnende rolsamenstellen en bijbehorende beugels en steunstandaarden.
Rubberen accessoires
Slijtvaste rubberplaten, transportbandplinten, vulkanisatiereparatielijmen en patchkits zijn beschikbaar voor installatie, onderhoud en veldreparatie van transportbanden.
HDPE-pijpleidingserie
HDPE-waterpijpen en HDPE-baggerpijpen kunnen worden geleverd voor aanvullende water- en slibtransporttoepassingen in mijnbouw- en industriële projecten.
Aangepaste verwerking
YUFENG kan de roldiameter, de hoogte van de geleidingsrol, de zwenkhoek, de asafmetingen en de afdichtingsstructuur aanpassen aan de werktekeningen van de klant en de eisen van de transportband.
Normen en kwaliteitsdocumentatie
Transportnormen
YUFENG Training en uitlijning van spanrollen worden vervaardigd met verwijzing naar de CEMA-, GB/T10595- en ISO15365-vereisten voor transportapparatuur en rolprestaties.
Veiligheidseisen
Configuraties bedoeld voor ondergrondse mijnbouw kunnen worden vervaardigd volgens de toepasselijke veiligheidseisen voor kolenmijnen. De toepasselijke certificering is afhankelijk van de uiteindelijke productconfiguratie en het beoogde gebruik.
Kwaliteitsdocumentatie
Beschikbare documentatie kan bestaan uit ISO9001-certificering voor kwaliteitsmanagement, CE-exportdocumentatie, SGS-inspectierapporten voor grondstoffen, documentatie over de veiligheid van kolenmijnen en testrapporten over fabriekszwaaimoeheid en levensduurtests.

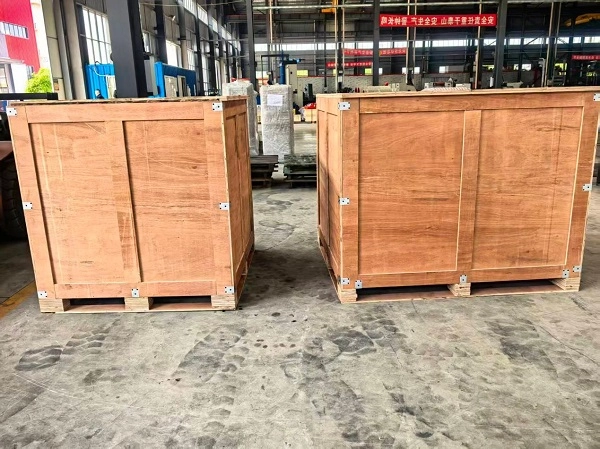

Verpakking en opslag
Uitlijningsgroepen met kleine diameter
76, 89 en 108 mm uitlijnbare spanrollen kunnen worden gebundeld met staaldraad, voorzien van beschermkappen op de assen en verpakt in massief houten kisten voor transport.
Grote, zware, uitgelijnde spanframes
Zware uitlijningsgroepen van 168, 194 en 219 mm kunnen op houten pallets worden geplaatst en worden beschermd met plastic folie om krassen op de beugel en oppervlakteschade tijdens verzending te verminderen.
HDPE uitlijnen van looprollen
HDPE-configuraties kunnen worden gescheiden met schuim of ander dempend materiaal om botsingen en vervorming van het oppervlak tijdens het laden en lossen te verminderen.
Opslagvereisten
Trainings-uitlijn-leirollen moeten horizontaal worden opgeslagen op pallets met een aanbevolen stapelhoogte van niet meer dan 1,2 m. Buitenopslag moet een waterdichte afdekking gebruiken en langdurige blootstelling aan regenwater en direct zonlicht vermijden.
Hoe u de juiste trainings- en uitlijningsrol selecteert
Transportband positie
Bepaal eerst of de uitlijngeleider nodig is voor het bovenste draaggedeelte of het onderste retourgedeelte. Wrijvingstrainingspanrollen worden over het algemeen gebruikt voor het dragen van secties, terwijl V-type constructies gewoonlijk worden gebruikt voor retoursecties.
Bandbreedte en roldiameter
Geef de breedte van de transportband en de bestaande frameafmetingen op om de geschikte roldiameter, rollengte, asconfiguratie en afmetingen van de geleidingsrol te bepalen.
Transportbandlengte en belasting
Transportlengte, bandspanning en materiaalbelasting zijn van invloed op de vereiste spoorstructuur. Systemen voor zware lasten over lange afstanden vereisen over het algemeen responsievere trainingsloopwielen dan korte transportbanden voor lichte lasten.
Werkomgeving
Vochtigheid, zoutnevel, blootstelling aan chemicaliën, temperatuur en buitenomstandigheden moeten in aanmerking worden genomen bij het selecteren van constructies van koolstofstaal, gegalvaniseerd, HDPE of roestvrij staal.
Kenmerken van riemafwijkingen
De frequentie en ernst van de afwijking van de band moeten worden geëvalueerd samen met de uitlijning van de transportband, de beladingsomstandigheden en de bestaande opstelling van de spanrollen voordat het juiste trainingsmechanisme wordt geselecteerd.
Vraag een offerte aan voor training en uitlijning van de Idler
Vereiste technische parameters
Voor een nauwkeurige offerte geeft u de bijpassende transportbandbreedte, de buitendiameter van de rol, het uitlijningstype van de spanrol, zoals wrijving, conische of V-type retour, de werkomgeving, de totale bestelhoeveelheid en de beoogde leveringspoort op.
De technische ingenieurs van YUFENG kunnen de juiste rolconfiguratie, afmetingen van de geleidingsrol, zwenkstructuur, lager- en afdichtingssysteem evalueren op basis van de transportbandtoepassing.
