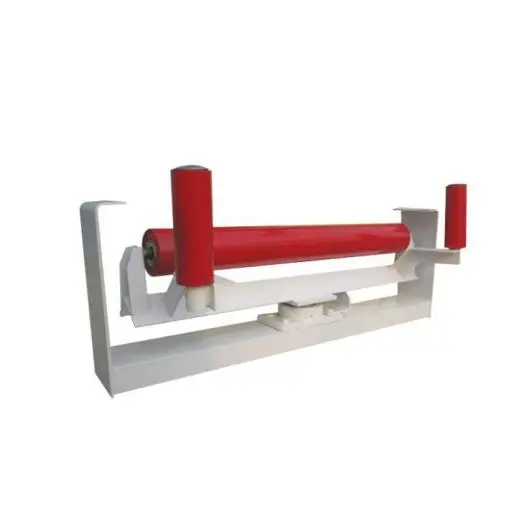

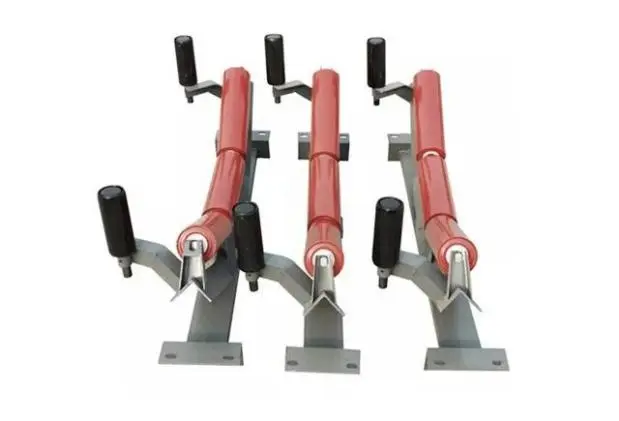

Retour zelfuitlijnende spanrol

De Return Self-Aligning Idler is vervaardigd met nauwkeurig bewerkte staalconstructies en hoogwaardige afgedichte lagers en levert robuuste slagvastheid, betrouwbare stof- en waterbescherming en stabiele prestaties onder zware werkomstandigheden, van stoffige dagbouwmijnen tot vochtige kusthaventerminals. Het is volledig compatibel met transportlijnen voor de mijnbouw, havenbehandeling, metallurgie, cementproductie en chemisch bulktransport, en past bij een breed scala aan bandbreedtes en belastingsgraden.

Onze fabriek biedt zowel kant-en-klare standaardspecificaties als op maat gemaakte maatwerkdiensten, met strikte fabrieksinspectieprotocollen en volledige kwaliteitsdocumentatie om een ​​lange levensduur en lage onderhoudskosten te garanderen. Voor buitenlandse kopers en technische aannemers die op zoek zijn naar duurzame, kosteneffectieve upgrades van transportsystemen, biedt dit onderdeel een praktische oplossing om de operationele stabiliteit te verbeteren en de operationele kosten op de lange termijn te verlagen.

Productdefinitie en werkingsprincipe

Automatische bandtracking voor retourtransportsecties

YUFENG Return Self-Aligning Idler is een gespecialiseerde functionele spanrol ontworpen voor de retourzijde van transportbandsystemen. In tegenstelling tot vastlooprollen die alleen passieve riemondersteuning bieden, maakt deze gebruik van een draaibare beugel en een automatisch uitlijningsmechanisme. Wanneer de riem van de middellijn af beweegt vanwege ongelijkmatige belasting, installatieafwijking of materiaalimpact, roteert de spanrol onder zijdelingse riemkracht en genereert een geleidekracht om de riem in zijn normale looppositie te helpen herstellen.

Minder handmatige uitlijning en stilstand van de transportband

Het automatische volgmechanisme vermindert de noodzaak van frequente handmatige bandcorrectie, waardoor onderhoudsteams de arbeidsinzet kunnen verminderen en ongeplande stilstanden als gevolg van ernstige verplaatsing van de band kunnen voorkomen. De modulaire constructie vereenvoudigt ook de installatie en vervanging, waardoor de spanrol zonder grote structurele aanpassingen achteraf kan worden ingebouwd in bestaande transportsystemen.

Ontworpen voor continu transport van bulkmateriaal

De Return Self Aligning Idler is met name geschikt voor vaste transportbanden over middellange en lange afstanden die onder zware belasting en langere werkcycli werken. Door de beweging van de band te helpen controleren, kan het de slijtage van de bandrand, schade aan de looprollen en het morsen van materiaal verminderen, waardoor het een praktische upgrade is voor systemen voor de behandeling van bulkmateriaal die zich richten op een stabiele werking en lagere onderhoudskosten.

Materiaal en productieproces

Duurzame rolbuisconstructie

YUFENG selecteert gekwalificeerde grondstoffen van goedgekeurde binnenlandse en internationale leveranciers. De rolbuis is vervaardigd uit uiterst nauwkeurige naadloze stalen buizen met een uniforme wanddikte. Afhankelijk van de toepassing kan het oppervlak worden afgewerkt met industriële verf of een slijtvaste rubbercoating voor een passende bescherming tegen slijtage en corrosie.

Afgedicht lagersysteem voor zware omstandigheden

Zeer nauwkeurige diepgroefkogellagers worden gecombineerd met een meertraps labyrintafdichtingsstructuur om te voorkomen dat stof, vocht en materiaaldeeltjes de lagerkamer binnendringen. Deze configuratie ondersteunt een soepele rotatie en een lage loopweerstand in stoffige, vochtige omgevingen en transportbanden buitenshuis.

Versterkte draaibeugel

De steunbeugel is vervaardigd uit koolstofconstructiestaal door middel van stempel- en lasprocessen. Spuitlakken of thermisch verzinken kunnen worden toegepast om de corrosieweerstand en structurele duurzaamheid tijdens langdurig buitengebruik te verbeteren.

Precisie draaimechanisme

Het draaipunt maakt gebruik van een nauwkeurig bewerkte as- en mouwstructuur om een ​​soepele framebeweging en responsieve uitlijning te behouden. Nauwkeurige bewerking helpt vastlopen te voorkomen en ondersteunt consistente bandvolgprestaties tijdens continu transportbedrijf.

Meerfasige kwaliteitsinspectie

YUFENG past kwaliteitscontrole toe tijdens het hele productieproces. Rolcomponenten ondergaan dynamische balans-, coaxialiteit- en rotatieweerstandsinspecties vóór montage, terwijl voltooide zelfuitlijnende retourrollen vóór verzending worden getest op draagvermogen, afdichtingsprestaties en gesimuleerde afwijkingscorrectie. Productiebatches zijn traceerbaar vanaf de inspectie van de grondstoffen tot de uiteindelijke levering, om een ​​consistente kwaliteit voor bulkbestellingen te behouden.

Op standaarden gebaseerde productie en traceerbaarheid van batches

De productie- en inspectieprocedures worden gecontroleerd volgens de toepasselijke ISO- en GB/T-vereisten. YUFENG houdt productiegegevens en inspectiegegevens bij voor elke batch, ter ondersteuning van kwaliteitsverificatie en consistente levering voor integrators van transportbandsystemen en industriële kopers.

Prestatievoordelen en vergelijking van veldtesten

Om de werkelijke operationele prestaties van het product te verifiëren, hebben we een zes maanden durende continue veldvolgtest uitgevoerd op een zware transportband in de kolenmijn die 16 uur per dag draait en ruwe steenkool transporteert met een gemiddelde deeltjesgrootte van 50-300 mm. In de test werd het product vergeleken met gewone looprollen met vast rendement onder identieke werkomstandigheden, en de gegevens tonen duidelijke prestatieverschillen aan op het gebied van bedrijfsstabiliteit en beheersing van de onderhoudskosten:

Dankzij het automatische uitlijningsmechanisme en het geoptimaliseerde structurele ontwerp vermindert het product de zijdelingse afwijking van de transportband aanzienlijk, waarbij de slijtage van de bandranden met meer dan 75% wordt verminderd in vergelijking met gewone looprollen. Stabiele bandloop vermindert effectief het morsen van materiaal tijdens transport, waardoor materiaalverspilling en schoonmaakwerkzaamheden ter plaatse worden geëlimineerd, terwijl ook de impact van afwijkingen op het transportbandframe en andere hulpcomponenten wordt verminderd.

Op het gebied van onderhoud vermindert het product de frequentie van handmatige aanpassingen en vervanging van onderdelen aanzienlijk, met een gemiddelde levensduur die meer dan het dubbele is van die van standaardalternatieven. Deze prestatieverbetering kan bedrijven effectief helpen de dagelijkse bedrijfs- en onderhoudskosten te verlagen en de algehele operationele efficiëntie van het transportsysteem te verbeteren.

Toepassingsgevallen uit de echte wereld

Zuidoost-Aziatische open kolenmijn

YUFENG Return Self-Aligning Idler werd geïnstalleerd op een vaste transportband van 2,3 km met een bandbreedte van 1400 mm en een transportcapaciteit van 1800 t/u. Het systeem werkte onder stoffige omstandigheden, hoge temperaturen en zware belasting, waarbij frequente riemafwijkingen voorheen twee tot drie handmatige aanpassingen per week vereisten.

Geverifieerde verbetering van de riemtracking

Na installatie en inbedrijfstelling werd de riemafwijking binnen ongeveer 15 mm gecontroleerd, terwijl de handmatige aanpassingsfrequentie afnam tot ongeveer één keer per maand. De levensduur van de transportband werd met ongeveer 60% verlengd, waardoor het routinematige correctiewerk en de noodzaak voor bandvervanging verminderden.

Continu gebruik op lange termijn

Na drie jaar ononderbroken gebruik bleven de looprollen in een stabiele werkconditie zonder gerapporteerde vastgelopen lagers of structurele vervormingen, wat de dagelijkse productie-eisen van de klant ondersteunde en betrouwbare prestaties demonstreerde onder veeleisende omstandigheden van mijntransportbanden.

Haven-, cement- en metallurgietoepassingen

YUFENG Return Self Aligning Idlers worden ook gebruikt op Europese transportbanden voor bulkvrachthavens en binnenlandse transportsystemen voor cement en metallurgie die steenkool, erts, grind en kalksteen verwerken. Deze toepassingen profiteren van een responsieve uitlijning, een stabiele werking en minder onderbrekingen die verband houden met bandafwijkingen.

Ondersteuning voor projectverificatie

Voor klantevaluatie en projectgoedkeuring kan YUFENG ter plaatse beschikbare installatiefoto's, bedrijfsgegevens en relevant projectreferentiemateriaal verstrekken om kopers te helpen de geschiktheid van het product te beoordelen vóór bulkaankoop.

Volledige specificatieparameters voor YUFENG Return Self Aligning Idler

Wij ondersteunen de productie op volledige grootte en de verwerking op maat van producten voor transportbanden, waarbij meerdere specificaties worden gedekt om aan te passen aan verschillende bandbreedtes en belastingseisen. De kernparameters zijn als volgt:

Waarom kiezen voor YUFENG？

Directe productie en stabiele levering

YUFENG is een professionele fabrikant van transportbandcomponenten met complete productieapparatuur en gestandaardiseerde inspectieprocedures. Met meer dan 10 jaar gerichte productie- en exportervaring bieden wij fabrieksmatige levering en stabiele batchproductie voor internationale transportbandprojecten.

Toepassingsgericht productontwerp

Onze Return Self Aligning Idler is ontwikkeld rond veelvoorkomende problemen aan de retourzijde, zoals het rondlopen van de riem, ongelijkmatige slijtage en frequente handmatige aanpassingen. De automatische uitlijningsstructuur helpt de loopstabiliteit van de band te verbeteren en vermindert de routinematige onderhoudsvereisten.

Consistente kwaliteitscontrole

Productie en inspectie volgen de toepasselijke binnenlandse en internationale industriële vereisten. Grondstoffen, bewerking, assemblage en afgewerkte looprollen zijn onderworpen aan gecontroleerde kwaliteitsprocedures om consistente prestaties te garanderen bij zowel aangepaste als bulkorders.

Flexibele specificatieaanpassing

YUFENG ondersteunt aangepaste afmetingen, rolconfiguraties en oppervlaktebehandelingen volgens de breedte van de transportband, belastingsomstandigheden en installatievereisten. Hierdoor kunnen klanten bestaande retourrollen vervangen zonder onnodige systeemaanpassingen.

Oplossingen voor bijzondere arbeidsomstandigheden

Voor veeleisende toepassingen waarbij sprake is van corrosie, hoge temperaturen of vlamvertragende vereisten, kan YUFENG gerichte materiaal-, afdichtings- en oppervlaktebehandelingsopties bieden die passen bij de werkelijke werkomgeving.

Technische ondersteuning van selectie tot bediening

Wij bieden parameteradvies, afstemming van specificaties, directe fabrieksoffertes en technische begeleiding na verkoop, waardoor transporteurs en systeemintegrators geschikte zelfinstellende looprollen kunnen selecteren en een betrouwbare werking op de lange termijn kunnen behouden.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen de zelfuitlijnende retourrol en de gewone vaste retourrol?

A1: Het kernverschil ligt in het functionele ontwerp. Vaste retourlooprollen bieden alleen basisondersteuning voor de retourband, terwijl dit product is voorzien van een draaibaar uitlijningsmechanisme dat de afwijking van de band tijdens bedrijf automatisch corrigeert. Het vermindert effectief het handmatige afstelwerk, vertraagt ​​de slijtage van de riemranden en is geschikter voor transportlijnen met zware lasten over middellange en lange afstanden, waardoor de bedrijfs- en onderhoudskosten worden verlaagd.

Vraag 2: Welke aanpassingsservices ondersteunt u voor dit product?

A2: Wij ondersteunen aanpassing van de roldiameter, lengte, oppervlaktebehandeling (rubbercoating, galvaniseren), beugelstructuur en speciale materiaalafstemming op basis van de werkelijke werkomstandigheden. Alle op maat gemaakte producten worden geproduceerd in overeenstemming met industriële normen en ondergaan volledige fabriekstests om aanpassing aan de bedrijfsomgeving ter plaatse te garanderen.

Vraag 3: Wat is de levensduur en de dagelijkse onderhoudsvereiste?

A3: Onder standaard werkomstandigheden en regelmatig onderhoud heeft het product een aanzienlijk langere servicecyclus dan gewone vaste loopwielen. Dagelijks onderhoud is eenvoudig: regelmatige inspectie van de rotatieconditie van de rol, de afdichtingsstatus van de lagers en de beugelbevestiging kunnen abnormale schade effectief voorkomen. Onze fabriek biedt professionele after-sales begeleiding om klanten te helpen onnodige onderhoudskosten en uitval van apparatuur te verminderen.
