Via zelfuitlijnende looprol

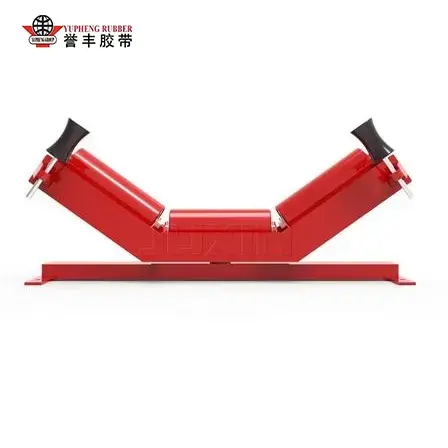

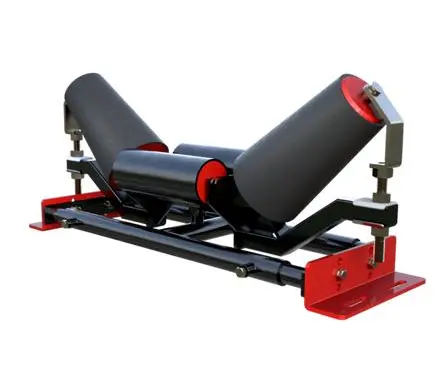

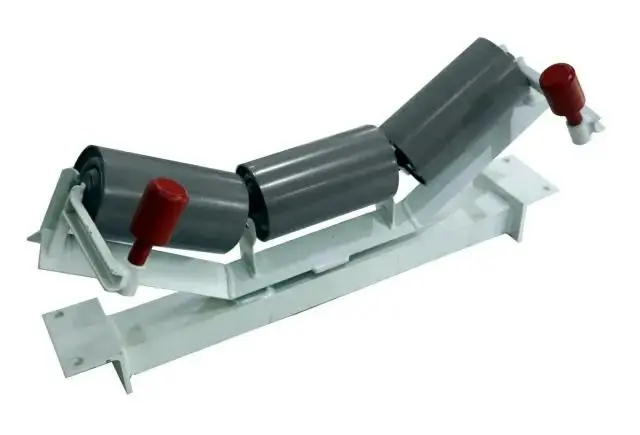

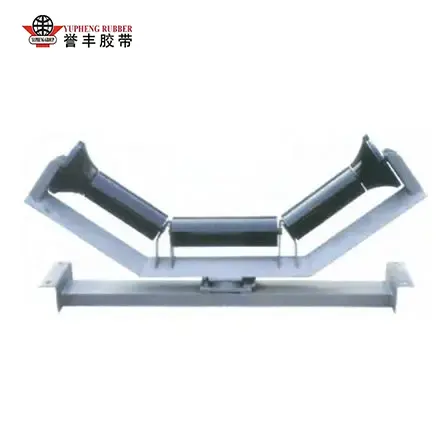

YUFENG Troughing Self-Aligning Idler is een speciaal geoptimaliseerde trogdragerset met drie rollen, exclusief ontwikkeld voor de dragende streng van bandtransporteurs, ontworpen om basismateriaalondersteuning en automatische bandcentreerfuncties in één samenstel te integreren. Anders dan vaste, gewone trogrollen die alleen lastdragend zijn zonder afwijkingscorrectie, ligt de kerninnovatie van dit product in de zwevende centrale scharnierverbinding tussen de bovenste rolbeugel en het basisframe, gecombineerd met verticale anti-doorbuigingsgeleidingsrollen die aan beide vleugelzijden zijn geïnstalleerd.

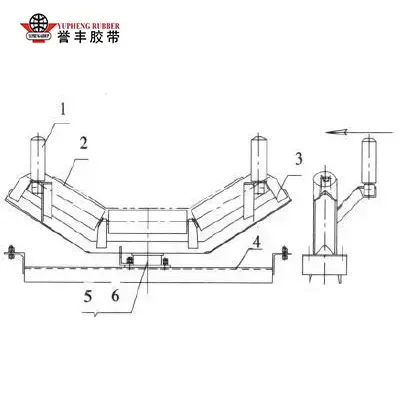

Wanneer de transportband tijdens bedrijf naar links of rechts afdrijft, maakt de bandrand contact met de verticale geleidingsrol en genereert een zijdelingse stuwkracht, waardoor het gehele bovenste trogframe 5°–8° rond de centrale as draait. De hellende vleugelrollen produceren vervolgens omgekeerde horizontale tractie om de loopband terug te duwen naar de middellijn van de apparatuur, waardoor realtime continue tracking wordt bereikt zonder externe kracht of menselijke tussenkomst.

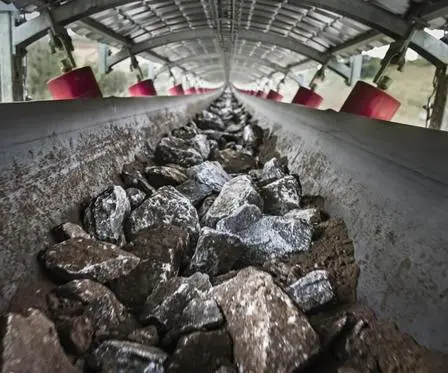

De trogconstructie met drie rollen vormt een stabiel V-vormig materiaaldraagoppervlak, waardoor de laadcapaciteit van bulkmateriaal wordt vergroot en zijdelings morsen wordt verminderd, zelfs bij wisselende laadvolumes.

Deze spanrol past bij alle gangbare transportbanden, inclusief staalkoordbanden uit de ST-serie en meerlaagse stoffen banden, toepasbaar op zowel korteafstandstransportlijnen als langeafstandstransportsystemen over land met een lengte van meer dan 2 kilometer.

Het pakt perfect de gebreken aan van traditionele vaste looprollen, zoals frequente handmatige uitlijning, ernstige slijtage van de riemranden en frequente noodstops veroorzaakt door volledige ontsporing van de riem, waardoor het een verplichte standaardfitting wordt voor middelzware en zware industriële vaste transportlijnen.

Materiaalselectie en productieambacht

1. Frame en basismateriaal

Het gehele steunframe, de bovenste rolbeugel en de vaste basis zijn gemaakt van Q235B warmgewalst koolstofstaal met een plaatdikte van 4 mm tot 8 mm. Bij het lassen wordt gebruik gemaakt van gemengd gasbeschermd booglassen om interne lasporiën en vervorming te elimineren; Oppervlaktebehandelingen omvatten elektrostatisch roestwerend spuiten, thermisch verzinken of epoxycoating voor locaties met een hoge luchtvochtigheid en corrosieve chemische fabrieken aan de kust.

De centrale draaias is gemaakt van 45 # koudgetrokken helder rond staal met een afschrik- en ontlaatbehandeling, met een hoge torsieweerstand en lage rotatieslijtage om te zorgen voor een flexibel frame dat na duizenden uren continu gebruik kan draaien.

2. Walsassemblagevaartuig

Rolschalen zijn uiterst nauwkeurige ERW naadloze stalen buizen met een wanddikte van 3,0–6,0 mm, optionele HDPE-anticorrosieschalen voor het transport van chemische mineralen. Interne ondersteunende assen zijn nauwkeurig gedraaid tot een concentriciteit ≤0,7 mm om looptrillingen te minimaliseren.

Aan beide roluiteinden zijn diepgroefkogellagers met C3-speling geïnstalleerd, gecombineerd met drietraps composiet labyrint-nylonafdichtingen plus interne vetopslagholtes. Anti-roest smeervet op lithiumbasis wordt vooraf gevuld tijdens de montage, waardoor het binnendringen van stof, slib en regenwater wordt tegengegaan om vastlopen van lagers en roestschade te voorkomen. Vleugelrollen kunnen worden aangepast met een rubberen bekleding voor scenario's met hoge wrijving en nat materiaaltransport.

3. Inspectieproces van de hele machine

Elke voltooide YUFENG Troughing Self-Aligning Idler voltooit volledige fabriekstests vóór verzending, inclusief de weerstandstest voor de rotatie van de rol, de flexibiliteitstest voor draairotatie, de afdichtingstest voor lagerwateronderdompeling, de vervormingstest voor framebelasting en de hechtingstest voor roestwerende coatings. Niet-gekwalificeerde producten worden op elk productieknooppunt geëlimineerd om consistente batchprestaties voor buitenlandse projectinkoop te behouden.

Vergelijkingsgegevens van werkingsprincipe en prestatietests

1. Automatische centreringslogica

Het volgmechanisme werkt op pure mechanische wrijvingsoverbrenging zonder elektronische of hydraulische hulponderdelen. Bij normale uitgebalanceerde belasting blijft het spanframe in neutrale positie en ondersteunen drie trogrollen de transportband en het bulkmateriaal gelijkmatig. Zodra ongelijkmatige materiaalaanvoer, zijwind of inconsistentie van de riemspanning zijdelingse drift veroorzaken, drukt de riemrand op de verticale zijgeleiderol, waardoor horizontale kracht wordt overgebracht naar de bovenste beugelconstructie.

De beugel roteert rond het centrale draaipunt, waardoor de vleugelrol aan de afwijkende zijde naar voren wordt gekanteld, waardoor een centripetale wrijvingskracht ontstaat die tegengesteld is aan de looprichting van de band. Nadat de riem terugkeert naar het midden, herstelt de gebalanceerde wrijving de spanrol naar zijn neutrale toestand, waardoor een real-time correctiecyclus met gesloten lus ontstaat tijdens de werking van de apparatuur. De verticale geleidingsrollen dienen tevens als eindaanslagen om volledige ontsporing van de band onder extreme afwijkingsomstandigheden te voorkomen.

2. Veldcontrasttestgegevens versus gewone vaste trog-rondsel

Er werd een zes maanden durende continue volgtest uitgevoerd op een 1200 mm brede transportlijn in een open kolenmijn om de prestatieverschillen te kwantificeren:

Testresultaten bevestigen dat het installeren van YUFENG Troughing Self-Aligning Idler met intervallen van 30 meter langs de transportlijn het operationele verlies en de arbeidsinput voor bulkmateriaalbedrijven drastisch verlaagt.

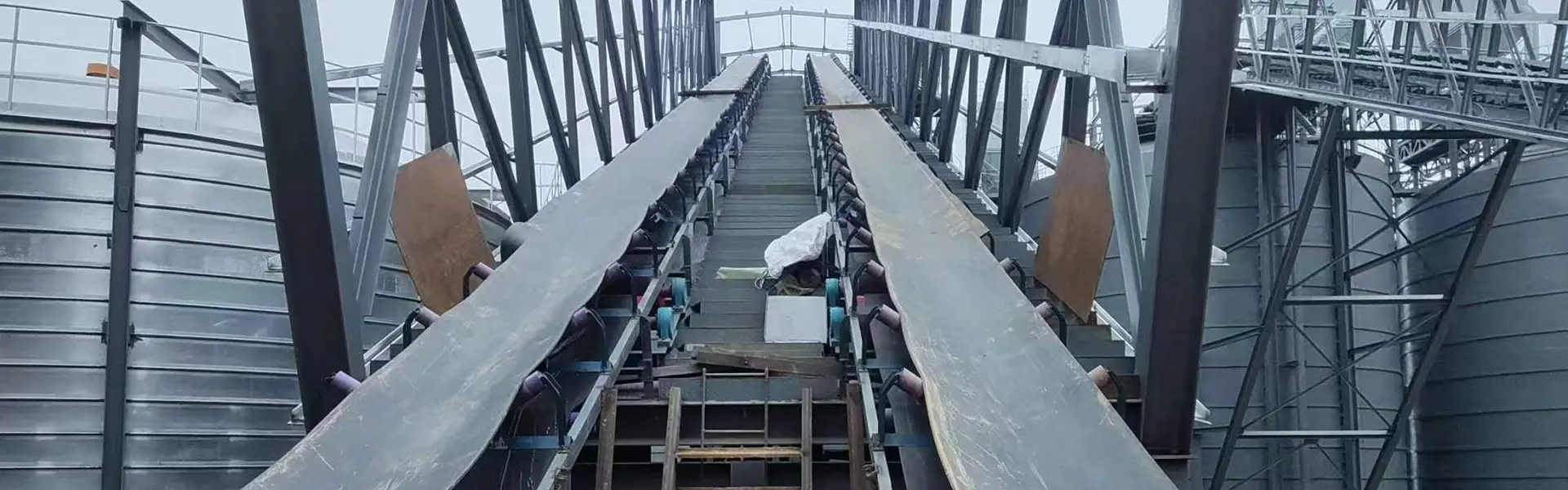

Toepassingsgevallen uit de echte industrie

Deze serie onbelaste machines heeft stabiele ondersteunende records in meerdere overzeese zware industriële projecten, met verifieerbare bedrijfsgegevens over lange cycli in de mijnbouw-, haven-, cement- en metallurgiesector.

Geval 1: Transportlijn voor open kolenmijnen in Zuidoost-Azië

Een vast transportsysteem over een middellange afstand van 1,8 km dat ruwe steenkool transporteert, heeft onze YUFENG Troughing Self-Aligning Idler gebruikt voor alle zijwaartse volgposities, die werken onder lokale hoge luchtvochtigheid, zwaar stof en variabele windomstandigheden.

Na drie jaar ononderbroken 24-uurs gebruik vertonen de spanframes geen roestvervorming, draaien de rollen soepel zonder dat de lagers vastlopen, en blijft de hoofdtransportband met staalkoord stabiel gecentreerd zonder dat de randen scheuren of dat er materiaal over een groot oppervlak wordt gemorst. De klant annuleerde twee fulltime onderhoudsmedewerkers die oorspronkelijk waren toegewezen aan de dagelijkse bandcorrectiewerkzaamheden, waardoor een duidelijke besparing op de arbeidskosten werd gerealiseerd.

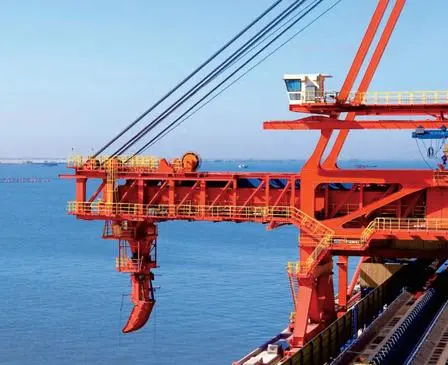

Geval 2: Bulkertsoverslagterminal in de Europese kusthaven

De ertslosband met een breedte van 1.400 mm in de haven heeft het hele jaar door te maken met sterke zijwind, wat er voorheen voor zorgde dat de band regelmatig ronddwaalde met standaard vaste looprollen. Na het achteraf inbouwen van de zelfuitlijnende trog-looprol, wordt de door de wind veroorzaakte afwijking volledig geëlimineerd. Het gegalvaniseerde frame en de meertrapsafdichtingsrollen passen zich aan de kustzoutmistcorrosie aan, waardoor de vervangingscycli van componenten worden verlengd van 6 maanden naar 24 maanden.

Andere reguliere toepassingsscenario's zijn onder meer transportlijnen voor cementklinkers voor huishoudelijk gebruik, transportbanden voor ijzerertsmetallurgie en toevoersystemen voor het breken van steengroeven, met consistente feedback van klanten over stabiele trogprestaties en ultralage uitvalpercentages. Op verzoek kunnen bedrijfsfoto's ter plaatse en volledige projectreferentiedocumenten worden verstrekt voor kopersevaluatie.

Volledige producttechnische specificatieparameters

Kernvoordelen en waarom kiezen voor YUFENG via zelfinstellende spanrol

Automatische mechanische bandtracking

Het zwevende draaiframe reageert automatisch op de beweging van de band, waardoor de gecentreerde werking behouden blijft zonder veelvuldig handmatig uitlijnen en het routinematige onderhoudswerk wordt verminderd.

Verbeterde afdichting en milieubescherming

Meerlaagse labyrintafdichtingen helpen voorkomen dat stof, slib en regenwater de lagerconstructie binnendringen, waardoor de spanrol geschikt is voor veeleisende mijnbouw-, haven- en cementtransportomgevingen.

Stabiele trogondersteuning en afwijkingsbescherming

De trogstructuur met drie rollen biedt stabiele ondersteuning voor bulkmaterialen, terwijl verticale geleidingsrollen overmatige bandbewegingen helpen beperken en het risico op bandontsporing en randbeschadiging verminderen.

Flexibele specificatieaanpassing

YUFENG ondersteunt op maat gemaakte troghoeken, roldiameters en framebehandelingen voor verschillende transportbandbreedtes, belastingsomstandigheden en bandconstructies, inclusief staalkoord- en stoffen transportbanden.

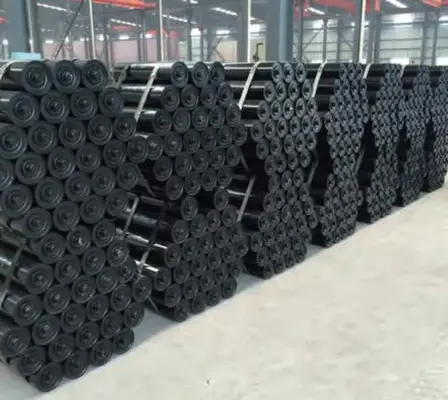

Gestandaardiseerde productie en volledige inspectie

Elke zelfuitlijnende spanrol ondergaat vóór verzending een systematische productie- en prestatie-inspectie. Consistente fabriekskwaliteit helpt de vervangingsfrequentie te verminderen en de betrouwbaarheid van transportprojecten in het buitenland te verbeteren.

Lagere totale bedrijfskosten

Door de slijtage van de riemrand, handmatig uitlijningswerk, onverwachte stilstand en onderhoudsvereisten te verminderen, helpt de YUFENG Self-Aligning Idler de bedrijfskosten op de lange termijn van transportsystemen voor bulkmateriaal te verlagen.

Fabrieksdirecte technische ondersteuning

YUFENG exploiteert complete rollenverwerkings- en testfaciliteiten en biedt parameteradvies, tekeningaanpassing, fabrieksmatige levering en technische begeleiding na installatie voor projecten voor de behandeling van bulkmateriaal.

Veelgestelde vragen

Vraag 1: Wat is de vereiste installatieafstand voor YUFENG Troughing Self-Aligning Idler op transportlijnen?

A1: Voor algemene mijnbouw- en cementtransportbanden met middelmatige belasting installeert u elke 30 meter een set langs de draagstreng. Voor transportbanden over land over lange afstanden of havenapparatuur met sterke zijwindinterferentie, verkort u het interval tot 15-20 meter en plaatst u bovendien een set op 15 meter afstand van de kop- en staartkatrollen om de afwijking van de band te corrigeren tijdens de vlakke overgangssecties.

Vraag 2: Kan deze spanrol achteraf worden ingebouwd in bestaande oude transportsystemen zonder grote aanpassingen aan het frame?

A2: Ja. De standaard afmetingen van de montagegaten in de basis volgen de universele TD75- en DTII-transportbandframestandaarden en vervangen direct de originele vaste trog-leirolconstructies zonder de hoofdbandlangsband af te snijden of opnieuw te boren. Voor niet-standaard oude apparatuur bieden we op maat gemaakte basisbeugeltekeningen die passen bij de bestaande installatieformaten, waardoor een naadloze transformatie achteraf wordt ondersteund.

Vraag 3: Welke routineonderhoudswerkzaamheden zijn vereist voor YUFENG Troughing Self-Aligning Idler?

A3: Dagelijkse inspectie vereist alleen visuele controles op vastlopen van de rollen, slijtage van het oppervlak van de geleidingsrollen en loslaten van de framecoating. Voer elk kwartaal een reiniging uit van stof en materiaalophoping rond de centrale draaias om een ​​flexibele rotatie te garanderen. Het voorgevulde lagersmeervet gaat onder normale werkomstandigheden 12–18 maanden mee; aanvullende smering is alleen nodig op locaties met continu gebruik bij hoge temperaturen.

Versleten rollen kunnen afzonderlijk worden gedemonteerd en vervangen zonder het volledige spanframe te verwijderen, wat de onderhoudswerkzaamheden aanzienlijk vereenvoudigt.

Vraag 4: Welke speciale maatwerkversies kunnen worden geproduceerd voor extreme werkomstandigheden?

A4: We ondersteunen meerdere op maat gemaakte upgrades: HDPE anti-corrosie rolschalen voor transport van chemisch mineraal en zout materiaal; dikke rubberen vleugelrollen voor het hanteren van nat kleverig erts; volledig thermisch verzinkte frames voor zoute mistomgevingen aan de kust; hittebestendige lagers voor cementklinkertransportlijnen die werken boven 70 ℃; en versterkte frames voor zwaar gebruik voor ultrabrede transportbanden met een breedte van 1800–2000 mm en een hoog tonnage.

Neem contact met ons op

Als uw industriële mijnbouw-, haven-, cement- of metallurgieproject een stabiele, onderhoudsarme YUFENG Troughing Self-Aligning Idler vereist om aanhoudende problemen met de afwijking van de transportband op te lossen, stuur dan onmiddellijk uw transportbandbreedte, vereiste roldiameter en on-site werkconditieparameters naar ons verkoopteam.

We kunnen binnen 24 werkuren gratis standaardproductmonsters, gedetailleerde technische tekeningen en de nieuwste bulkinkoopofferte in de fabriek leveren, waardoor betrouwbare mechanische trackingcomponenten worden geleverd om de bedrijfskosten van uw lopende transportband op de lange termijn te verlagen.
