Impact Idler Roller Factory Directe levering voor mijnbouw- en steengroevetransportsystemen
YUFENG Impact-spanrol, ook bekend als buffer-looprol of schokabsorberende transportrol, wordt geïnstalleerd op de aanvoer- en stanspunten van transportbanden om de impact te absorberen die ontstaat wanneer bulkmateriaal op de transportband valt. De rol combineert een stalen of HDPE-omhulsel met elastische rubberen of polyurethaanbuffercomponenten om de impactkrachten te verdelen en de geconcentreerde spanning op de transportband en de ondersteunende structuur te verminderen.
YUFENG biedt gesegmenteerde rubberen ringen, integrale PU-bekleding, HDPE, trog-impact, gegalvaniseerde en vlamvertragende antistatische impact-looprollen voor mijnbouw-, cement-, aggregaat-, haven-, chemische en kolenbehandelingssystemen. Roldiameter, buffermateriaal, dikte van de rubberen ring, hardheid, afdichtingsstructuur en lagerconfiguratie kunnen worden geselecteerd op basis van bandbreedte, materiaalklompgrootte, valhoogte en werkomgeving.
Typen op bufferstructuur

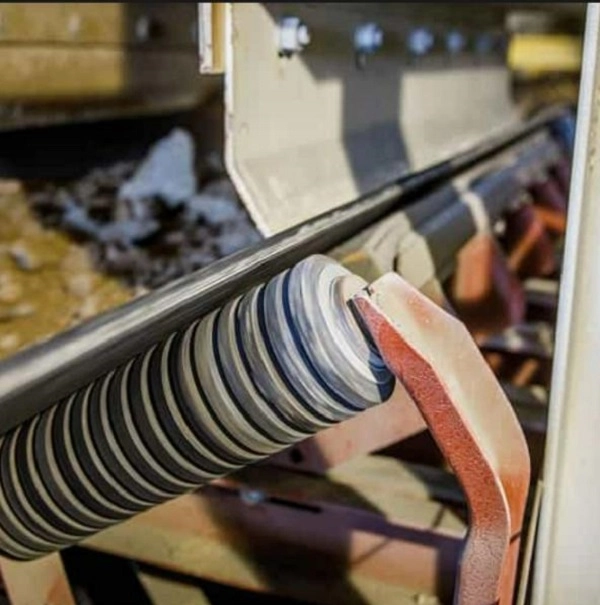

Gesegmenteerde rubberen ring-impact-looprol
De gesegmenteerde rubberen ring-slagrol bestaat uit meerdere onafhankelijke elastische rubberen ringen die rond het rollichaam zijn aangebracht. Dankzij de afzonderlijke ringstructuur kan een individuele beschadigde ring worden vervangen zonder noodzakelijkerwijs de volledige rol te vervangen, waardoor deze geschikt is voor algemene mijn-, steengroeve- en middelzware laadstations.
Integrale PU Lagging Impact Idler
De integrale PU-slagrol maakt gebruik van een doorlopende polyurethaanbufferlaag rond de rol. De constructie uit één stuk vermindert de ringverplaatsing en biedt slijtvastheid voor toepassingen met grote materiaalklonten, grotere valhoogten en herhaalde zware schokken.
HDPE Shell Impact-looprol
De HDPE-impactlooprol maakt gebruik van een kunststof rolschaal met een geschikte bufferstructuur voor corrosieve omgevingen. Het niet-metalen oppervlak vermijdt conventionele staalroest en kan worden overwogen voor kusthavens, chemische fabrieken en andere zoute mist of aan vocht blootgestelde laadruimtes.
| Roltype | Kernkenmerk | Toepasselijke arbeidsomstandigheden |
|---|---|---|
| Gesegmenteerde rubberen ring-impact-looprol | Hoge schokabsorptie en vervangbare individuele ringen | Algemene mijn- en steengroeve-laadpunten met gemiddelde impact |
| Integrale PU Lagging Impact Idler | Slijtvaste bufferlaag uit één stuk met stabiele positionering | Laadgebieden met hoge valpartijen en zware stukken materiaal |
| HDPE Shell Impact-looprol | Roestvrij en bestand tegen geselecteerde corrosieve omgevingen | Kusthavens en laadplaatsen voor chemische fabrieken |
Configuraties voor verschillende transportbandsecties

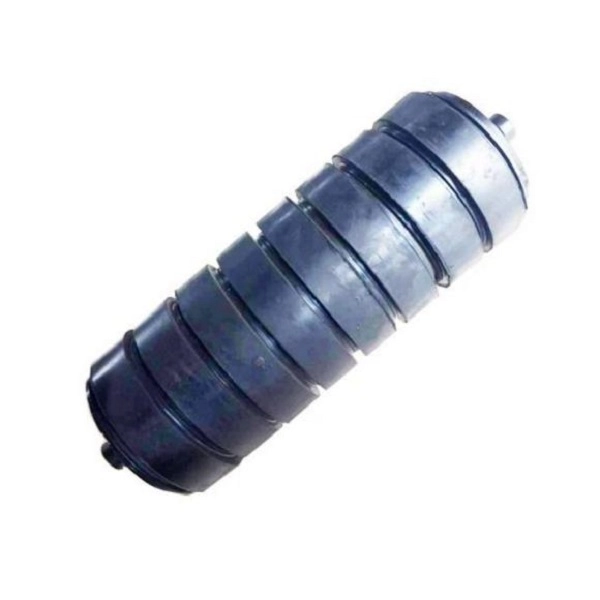

Gesegmenteerde rubberen ring impact-spanrol
Meerdere onafhankelijke rubberen ringen zorgen voor verdeelde elastische demping op het laadpunt. Wanneer een ring beschadigd of versleten raakt, kan de vervangbare ringstructuur het onderhoud vereenvoudigen vergeleken met het vervangen van het volledige rollensamenstel.
Integrale PU achterblijvende impact-spanrol
De doorlopende PU-buitenlaag zorgt voor een uniform impactbufferoppervlak en is geschikt voor grote klompmaterialen die herhaaldelijk geconcentreerde impact genereren. De constructie uit één stuk vermijdt de zijdelingse beweging die kan optreden bij afzonderlijke ringen.
Via Impact Idler Group

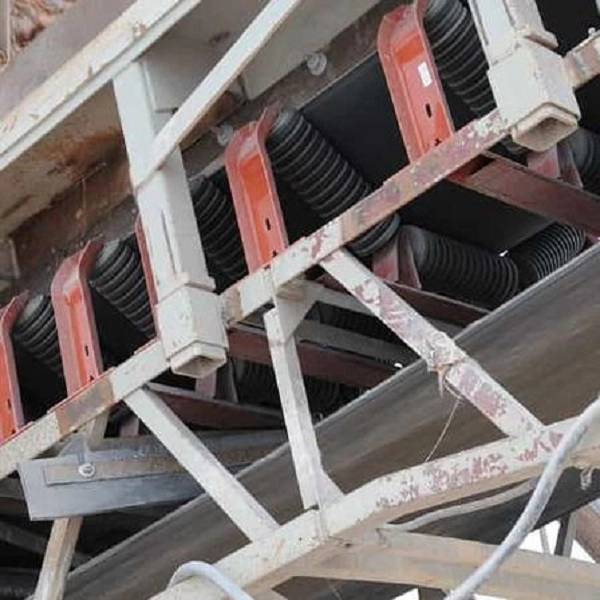

De 30°, 35° of 45° drie-rollen trog-impactopstelling vergroot het ondersteunde bandoppervlak terwijl de materiaalimpact over meerdere rolposities wordt verdeeld. Hij is geschikt voor brede en zware transportbanden die grote hoeveelheden bulkmateriaal verwerken.
Thermisch verzinkte slagrol
Het gegalvaniseerde stalen oppervlak biedt extra corrosiebescherming voor buiten- en vochtige laadruimtes. Het kan worden gebruikt op openluchtopslagplaatsen, aggregaatfabrieken en andere locaties waar de wals wordt blootgesteld aan atmosferisch vocht.
HDPE anti-corrosie impact-spanrol
De HDPE-schaal elimineert roest op het metalen oppervlak en kan worden geselecteerd op plaatsen waar zoutnevel, vochtigheid of geselecteerde chemische media conventionele stalen rollen kunnen aantasten. Het is geschikt voor kustwerven en laadstations voor chemisch materiaal.
Vlamvertragende antistatische impact-looprol
Deze configuratie combineert een geleidend buffermateriaal met vlamvertragende eigenschappen voor toepasselijke ondergrondse laadruimten voor kolenmijnen. Het specifieke rol- en ondersteuningssysteem moet worden geselecteerd in overeenstemming met de toepasselijke veiligheidseisen van de mijn.

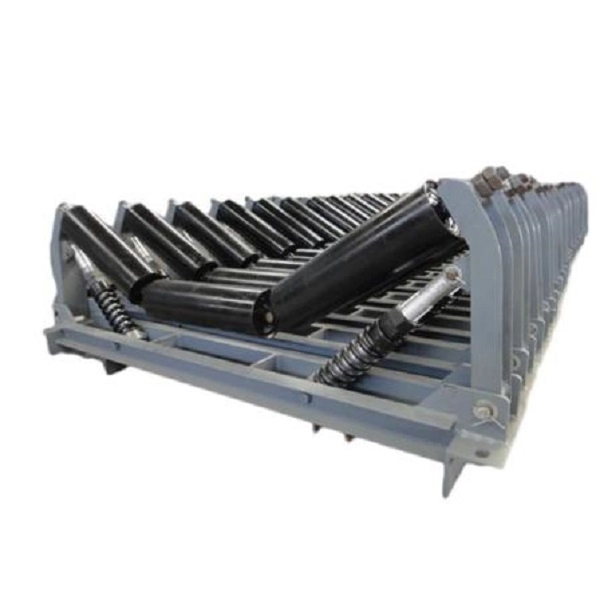

Specificaties
Roldiameter
YUFENG biedt standaard buitendiameters van slagrollen van 76, 89, 108, 114, 133, 168, 194 en 219 mm. Bij de diameterkeuze moet rekening worden gehouden met de bandbreedte, de bandsnelheid, de impactbelasting en het ontwerp van het transportbandframe.
Aangepaste transportbandbreedte
De rollenserie kan worden afgestemd op transportbandbreedtes van circa 500–2400 mm. Rollengte, asafmetingen en bufferopstelling kunnen worden aangepast aan de transportstructuur.
Bufferringdikte en hardheid
De dikte en hardheid van rubber- of PU-buffercomponenten kunnen worden aangepast aan de materiaalklompgrootte, valhoogte en verwachte impactintensiteit.
Compatibiliteit met transportbandframes
YUFENG Impact Idler Rollers kunnen worden geconfigureerd voor transportbandframes van het DTII-, TD75- en CEMA-type. Bestaande frametekeningen of rolafmetingen kunnen worden verstrekt voor vervanging en projectafstemming.
Impactabsorptie en rolontwerp
Elastische bufferlaag
De rubberen of polyurethaan bufferlaag zorgt voor elastische vervorming wanneer bulkmateriaal op de band valt, waardoor de directe overdracht van impactenergie op het karkas en de ondersteunende structuur van de band wordt verminderd.
Gedistribueerde impactondersteuning
Door meerdere impactrollen over de laadruimte te gebruiken, wordt de impactkracht verdeeld in plaats van dat de gehele lading op één punt wordt geconcentreerd. Het aantal en de afstand tussen de rollen moet worden bepaald op basis van het materiaalgewicht, de valhoogte en het ontwerp van de transportband.
Concentriciteit van de rollen
Nauwkeurige bewerking van de buis en as zorgt voor een stabiele rolrotatie onder zware belasting. YUFENG specificeert de concentriciteit van de rolmantel van ≤0,5 mm voor de standaardconfiguratie waarnaar wordt verwezen.
Lagerbescherming
Meertraps labyrint- en rubberen contactafdichtingssystemen helpen de lagerholte te beschermen tegen stof-, water- en materiaalverontreiniging tijdens gebruik op bulklaadstations.

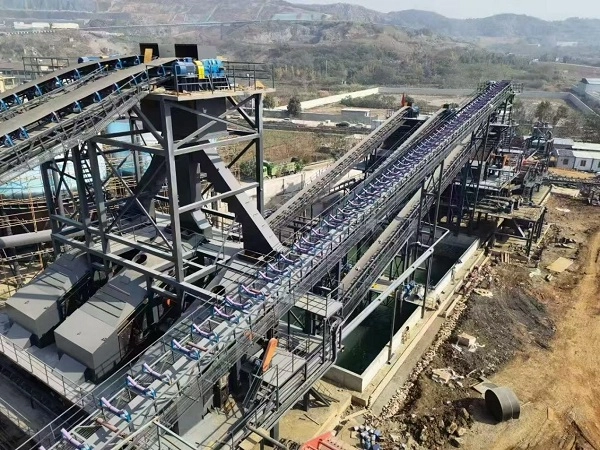

Aanpassingsopties
Buffermateriaal
YUFENG biedt bufferringen van natuurlijk rubber, integrale PU-polyurethaanlagen en op HDPE gebaseerde configuraties volgens impact-, slijtage- en corrosie-eisen.
Materiaal van de rolschaal
Er zijn Q235 koolstofstaal en 304 roestvrijstalen schaalopties beschikbaar. Ook voor corrosiegevoelige omgevingen kunnen HDPE-schaalconfiguraties worden geselecteerd.
Oppervlaktebehandeling
Voor stalen rolschalen zijn elektrostatische coating en thermisch verzinken beschikbaar, terwijl buitenconstructies van PU of rubber kunnen worden geleverd afhankelijk van de gekozen impactconfiguratie.
Afdichtingssysteem
Dubbele of driedubbele composiet nylon labyrintafdichtingsstructuren kunnen worden geconfigureerd met rubberen contactafdichtingen om de bescherming tegen stof en water rond de lagerconstructie te verbeteren.
Lagerconfiguratie
Binnenlandse hoge-precisielagers of geïmporteerde SKF/FAG C3-spelingslagers kunnen worden geselecteerd op basis van continue bedrijfsvereisten en klantspecificaties.
Speciale omgevingsconfiguratie
Voor toepassingen in koude gebieden en ondergrondse mijnbouw kunnen lage temperatuurbestendige of vlamvertragende antistatische buffermaterialen worden gespecificeerd, afhankelijk van de vereiste werkomstandigheden.
Materialen en kwaliteitscontrole
Rolschaal
Standaard stalen impact-looprollen gebruiken Q235 hoogfrequente ERW-stalen buis, terwijl HDPE-modellen nieuw HDPE-materiaal gebruiken. Schaalafmetingen en wanddikte kunnen worden afgestemd op de opgegeven klapbelasting.
Rolas
De as maakt gebruik van 45# koudgetrokken massief rond staal in de standaardconfiguratie, waardoor weerstand wordt geboden tegen buigen onder herhaalde schokken en radiale belastingen.
Buffermateriaal
Hoogelastisch natuurrubber of slijtvaste polyurethaangrondstof wordt geselecteerd op basis van de vereiste schokabsorptie en slijtvastheid.
Handelswijze
Diepgroefkogellagers met C3-speling zorgen voor de roterende ondersteuning van de rolconstructie. De keuze van de lagers heeft invloed op de loopweerstand, de warmteontwikkeling en de levensduur.
Afdichtingscomponenten
Er wordt gebruik gemaakt van zeer sterke nylon labyrintringen en weerbestendige nitrilrubberafdichtingen om de lagerholte te beschermen tegen stof en vocht.
Inkomende materiaalinspectie
Stalen buizen, assen, lagers en buffermaterialen worden bemonsterd op toepasselijke rotatie-, maat-, verouderings- en impactgerelateerde eigenschappen voordat ze de assemblagewerkplaats binnengaan.
Prestatie-indicatoren
| Prestatie-item | Standaardvereiste | Teststandaard |
|---|---|---|
| Rotatieweerstandscoëfficiënt | ≤0,008 | ISO15365 |
| Bescherming tegen stof en water | IP65 | IP-teststandaard |
| Nominale levensduur van de belasting | ≥30.000 werkuren | Fabrieksversnelde verouderingstest |
| Concentriciteit van de rolmantel | ≤0,5 mm | Meetkloktest |
| Slijtageverlies door rubberen bufferring | ≤1,0 cm³/1,61 km | ISO4649 |
| Dragende anti-verouderingstijd | ≥500 uur verouderingstest bij hoge temperatuur | Interne laboratoriumtest |
De werkelijke schokabsorptie, levensduur en draagvermogen zijn afhankelijk van de roldiameter, het buffermateriaal, de hardheid, de bandbreedte, de materiaalklompgrootte, de valhoogte, de transportsnelheid en de werkomgeving.

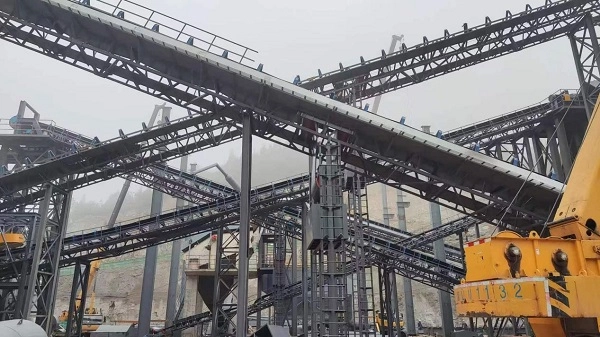

Installatie en vervanging
Nieuwe voerframe-installatie
Het steunframe van de impact-spanrol wordt op de ontworpen blindpositie bevestigd. Beide uiteinden van de rolas zijn uitgelijnd met de steunbeugels en vergrendeld met de gespecificeerde pennen of bouten. De volledige groep moet vrij kunnen ronddraaien voordat de transportband in gebruik wordt genomen.
Impact Idler-groepsarrangement
Voor toevoerpunten van brekers met een hoge valhoogte kunnen ongeveer drie tot vijf groepen impact-looprollen worden opgesteld binnen een straal van ongeveer 5 m van het laadgebied om de geconcentreerde materiaalinslag te verdelen. De exacte opstelling moet worden bepaald op basis van het transportbandontwerp.
Vervanging van de bufferring
Voor gesegmenteerde rubberen ringconfiguraties kan een beschadigde individuele bufferring worden vervangen als de rolstructuur dit toelaat. Als de rolbuis, as of lager beschadigd is, moet het complete rollensamenstel worden vervangen.
Veiligheid tijdens vervanging
De transportband moet worden gestopt en geïsoleerd van de stroombron voordat er onderhoud aan de spanrollen plaatsvindt. Na de installatie moeten de rotatie van de rollen, de asvergrendeling en de uitlijning van de riem worden gecontroleerd voordat de apparatuur opnieuw wordt opgestart.
Toepassingen per laadtoestand
Voedingspunten voor brekers
Impact-looprollen worden gewoonlijk geïnstalleerd onder de afvoerpunten van brekers, waar grote stenen of erts van aanzienlijke hoogte kunnen vallen en een geconcentreerde impact op de transportband kunnen veroorzaken.
Mijnbouw en steengroeven
Gesegmenteerde rubberen en PU-slagrollen kunnen worden geselecteerd voor erts-, aggregaat- en steenbehandelingssystemen op basis van de materiaalklompgrootte, laadhoogte en transportcapaciteit.
Cement- en aggregaatfabrieken
Impactrolgroepen kunnen transportbandsecties ondersteunen die kalksteen, klinker, grind en ander bulkmateriaal ontvangen van breek- of zeefapparatuur.
Kust- en chemische laadgebieden
HDPE-slagrollen kunnen worden overwogen wanneer zoutnevel, vochtigheid of geselecteerde chemische media een corrosierisico vormen voor conventionele stalen componenten.
Ondergrondse mijnbouw
Toepasbare vlamvertragende en antistatische impact-looprolconfiguraties kunnen worden geleverd voor ondergrondse laadpunten waar het transportsysteem moet voldoen aan de relevante mijnveiligheidseisen.
Normen en kwaliteitsdocumentatie
Industrienormen voor transportbanden
YUFENG Impact Idler Rollers worden vervaardigd met verwijzing naar de CEMA-, GB/T10595- en ISO15365-vereisten voor transportapparatuur en rolprestaties.
Veiligheidseisen
Walsen voor ondergrondse mijnbouwtoepassingen kunnen worden geconfigureerd volgens de relevante veiligheidseisen voor kolenmijnen. De toepasselijke certificering is afhankelijk van de specifieke productstructuur en projecteisen.
Documentatie exporteren
Beschikbare documentatie kan bestaan uit ISO9001-certificering voor kwaliteitsmanagement, CE-exportdocumentatie, SGS-inspectierapporten voor grondstoffen, testdocumenten voor de veiligheid van kolenmijnen en testrapporten over de impactbestendigheid van de fabriek en de levensduur volgens de productconfiguratie.
Bijpassende transportsysteemproducten
Transportband serie
YUFENG kan stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden, pijptransportbanden, patroontransportbanden en ruwe toptransportbanden leveren voor complete systemen voor de behandeling van bulkmateriaal.
Andere transportrollen
Ondersteunende rollen omvatten trogdragende looprollen, retourlooprollen, zelfuitlijnende looprollen en bijbehorende steunbeugels voor verschillende transportbandsecties.
Rubberen accessoires
Voor installatie en onderhoud kunnen slijtvaste rubberplaten, transportbandplintrubber, vulkanisatiereparatielijmen en patchkits worden geleverd.
HDPE-pijpleidingserie
HDPE-waterpijpen en HDPE-baggerpijpen kunnen worden geleverd voor aanvullend water- en slibtransport in mijnbouw- en industriële projecten.
Aangepaste verwerking
Roldiameter, wanddikte van de schaal, bufferhardheid, afmetingen van de rubberen ring en afdichtingsstructuur kunnen worden aangepast aan de werktekeningen van de klant en de impactomstandigheden.
Verpakking en opslag
Impactrollen met kleine diameter
Slagrollen van 76, 89 en 108 mm kunnen worden gebundeld met staaldraad, voorzien van beschermkappen aan beide aseinden en verpakt in massief houten kisten voor transport.
Grote zware impactrollen
Slagrollen van 168, 194 en 219 mm kunnen op houten pallets worden geplaatst, beschermd met plastic folie en vastgezet om oppervlakteschade en beweging tijdens containertransport te verminderen.
HDPE Impact-looprollen
HDPE-botsrollen kunnen worden gescheiden met schuim of ander dempend materiaal om botsingen en oppervlakteschade tijdens het laden en lossen te voorkomen.
Opslagvereisten
Slagrollen dienen horizontaal te worden opgeslagen op pallets met een stapelhoogte van maximaal 1,2 m. Rubber- en PU-buffercomponenten moeten worden beschermd tegen langdurig direct zonlicht, hoge temperaturen, regenwater en andere omstandigheden die de veroudering van het materiaal kunnen versnellen.
Hoe u de juiste impact-spanrol selecteert
Materiaal valhoogte
De valhoogte van het materiaal is een belangrijke parameter omdat grotere valafstanden een grotere impactenergie genereren. Het buffermateriaal en de opstelling van de impactrollen moeten worden geselecteerd op basis van de werkelijke laadhoogte.
Materiaal Formaat
Grote en scherpe klompmaterialen vereisen een sterkere impactabsorptie en zijn mogelijk beter geschikt voor PU- of versterkte rubberen impactstructuren dan standaardrollen.
Transportbandbreedte
Geef de transportbandbreedte en bestaande frameafmetingen op, zodat de rollengte, diameter, asconfiguratie en draagstructuur correct op elkaar kunnen worden afgestemd.
Werkomgeving
Vochtigheid, zoutnevel, blootstelling aan chemicaliën, installatie buitenshuis en temperatuur moeten in aanmerking worden genomen bij het selecteren van koolstofstaal, gegalvaniseerd staal, roestvrij staal, HDPE of gespecialiseerde buffermaterialen.
Vereiste onderhoudsmethode
Gesegmenteerde rubberen ringontwerpen kunnen worden overwogen wanneer vervangbare bufferringen de voorkeur hebben, terwijl integrale PU-configuraties geschikter kunnen zijn wanneer een continue slijtvaste buitenlaag vereist is.
Vraag een offerte voor impact-spanrol aan
Vereiste technische parameters
Voor een nauwkeurige fabrieksofferte geeft u de bijpassende breedte van de transportband, de buitendiameter van de rol, het type impact-looprol, de valhoogte van het materiaal, de grootte van de materiaalklonten, de werkomgeving, de totale bestelhoeveelheid en de beoogde leveringspoort op.
De technische ingenieurs van YUFENG kunnen de juiste roldiameter, schaalmateriaal, bufferstructuur, lager, afdichtingssysteem en steunframe evalueren op basis van de beladingsomstandigheden.
YUFENG Wereldwijde contactgegevens
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobiel
+86 15318787602
Fabrieksadres
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

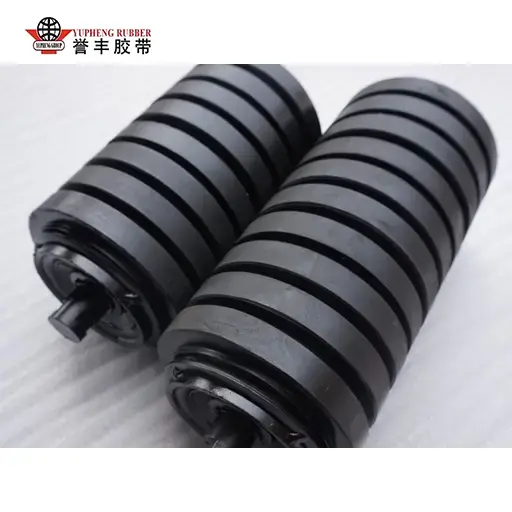

Rubberen ring impact spanrol
YUFENG Rubber Ring Impact Idler Roller beschermt transportbanden tegen zware materiaalinslagen en maakt gebruik van gesegmenteerde elastische rubberen ringen om schokken te absorberen en de druk in de laadzone gelijkmatiger te verdelen. De drielaagse labyrintafdichting helpt de lagers te beschermen tegen stof en water, terwijl de betrouwbare werking van -30°C tot +80°C hem geschikt maakt voor kolen-, steengroeve-, cement-, energie- en haventransporteurs die bulkmaterialen met hoge valhoogte verwerken.

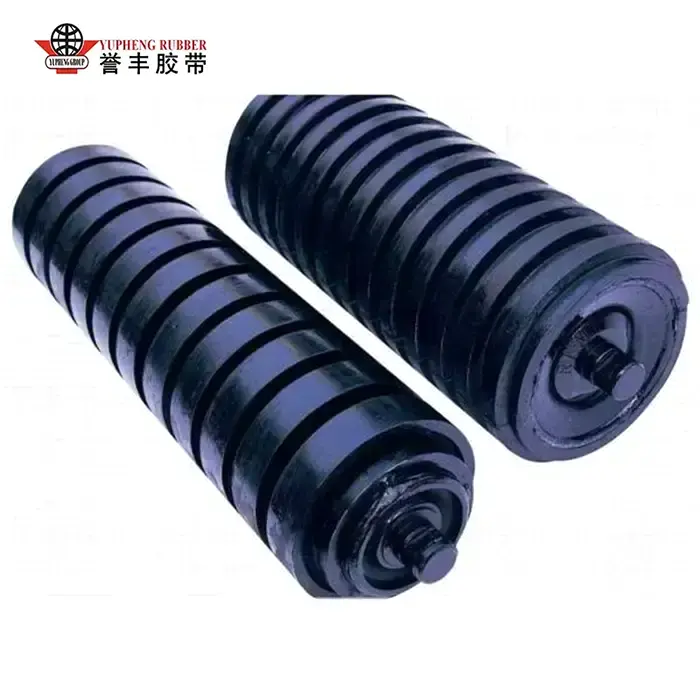

Zware impact-spanrol
