Factory Direct Return-spanrol voor zwaar uitgevoerde transportsystemen
YUFENG Retour spanrol, ook wel retourrol of teruglooprol genoemd, wordt geïnstalleerd op het onderste retourgedeelte van een transportband om de lege transportband te ondersteunen terwijl deze terugrijdt naar het aandrijf- of staartgedeelte. De belangrijkste functies zijn het behouden van de vorm van de riem, het verminderen van doorzakken, het ondersteunen van een soepele retourbeweging en het helpen behouden van een stabiele loop van de riem.
YUFENG levert platte parallelle, V-type centrerende, spiraalvormige zelfreinigende, HDPE anti-corrosie, gegalvaniseerde en rubberen schijfteruglooprollen voor mijnbouw, cement, havens, chemische fabrieken, energiecentrales en andere transporttoepassingen voor bulkmateriaal. Er kunnen verschillende schaalmaterialen, oppervlaktebehandelingen, afdichtingsstructuren en lagerconfiguraties worden geselecteerd op basis van bandbreedte, materiaaleigenschappen en werkomgeving.
Standaard buitendiameters zijn 76, 89, 108, 114, 133, 168, 194 en 219 mm, waarbij de rollengte en wanddikte beschikbaar zijn volgens de tekeningen van het transportbandframe. De rollen zijn ontworpen voor compatibiliteit met gangbare DTII-, TD75- en CEMA-transportbandstructuren.

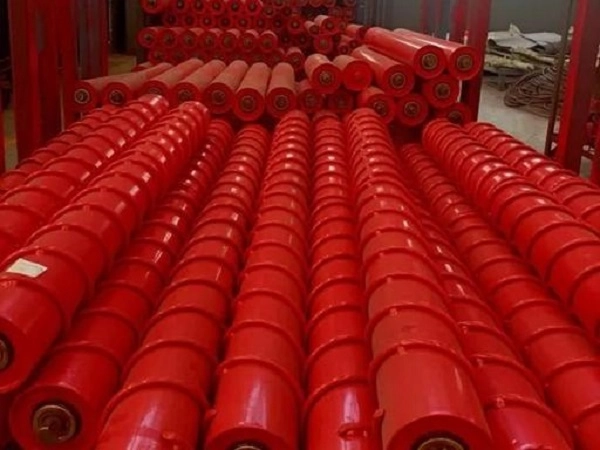

Typen voor verschillende transportomstandigheden

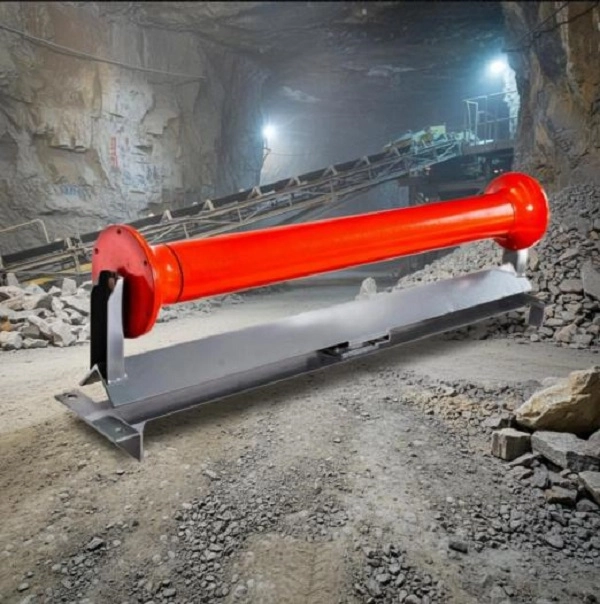

Platte parallelle retourrol
De platte parallelle teruglooprol gebruikt een enkele rechte cilindrische rol om de onbelaste band te ondersteunen. De eenvoudige structuur is geschikt voor conventionele transportlijnen die droge en relatief niet-kleverige materialen vervoeren, waarbij basisondersteuning van de retourband vereist is.
V-type centrerende retour-spanrol
De teruglooprol van het V-type maakt gebruik van twee rollen die in een V-configuratie zijn gerangschikt om extra geleiding voor het centreren van de riem te bieden. Het is geschikt voor transportlijnen over lange afstanden waar bandafwijkingen kunnen optreden tijdens continu retourbedrijf.
Spiraalvormige zelfreinigende retourrol
De spiraalvormige retourrol maakt gebruik van een spiraalvormig oppervlakteprofiel om klei, nat zand en andere kleverige materialen van de achterkant van de transportband te helpen verwijderen. Het is geschikt voor natte mijnen, kleigroeven en transportsystemen waarin materialen met een hoge carryback-hechting worden verwerkt.
HDPE kunststof retourrol
De HDPE-retourlooprol maakt gebruik van een niet-metalen schaal die bestand is tegen roest, vocht en geselecteerde chemische media. Het lagere bedrijfsgeluid en de corrosiebestendige constructie maken hem geschikt voor kusthavens, chemische fabrieken en vochtige industriële omgevingen.
| Roltype | Kernkenmerk | Toepasselijke arbeidsomstandigheden |
|---|---|---|
| Platte parallelle retourlooprol | Eenvoudige structuur en basisriemondersteuning | Droge bulkmaterialen en conventionele retoursecties |
| V-type retourlooprol | Verbeterd riemcentreervermogen | Transportlijnen over lange afstanden die gevoelig zijn voor bandafwijkingen |
| Spiraalvormige zelfreinigende retourlooprol | Verwijdert kleverig materiaal van het bandoppervlak | Natte mijnen, klei en kleverig materiaal transporteren |
| HDPE kunststof retourlooprol | Roestvrij, corrosiebestendig en geluidsarm | Kust-, vochtige en chemische omgevingen |
Configuraties voor verschillende transportbandtoepassingen
Platte parallelle retourrol
De vlakke parallelle configuratie is de standaard oplossing voor retourondersteuning voor het onderste lege bandgedeelte. Het is geschikt voor steenkool, kalksteen, zand en andere relatief droge bulkmaterialen waarbij de retourband normale uitlijningsvereisten heeft.
V-type centrerende retourrol
De V-type configuratie zorgt voor extra zijdelingse geleiding terwijl de band langs het retourgedeelte beweegt. Het kan helpen de links-rechts bandbewegingen op lange transportsystemen te beperken en de afhankelijkheid van aanvullende corrigerende componenten te verminderen wanneer het transportbandontwerp dit toelaat.
Spiraalvormige zelfreinigende retourrol
De spiraalstructuur is ontworpen voor retourbanden met kleverige materiaalresten. Het spiraalvormige profiel helpt bij het verwijderen van opgehoopte klei, modder en nat zand van het bandoppervlak om de ophoping van materiaal rond de rol te verminderen.
Thermisch verzinkte retourrol
Thermisch verzinken biedt extra corrosiebescherming aan het stalen roloppervlak. Deze configuratie is geschikt voor opslagplaatsen buiten, transportlijnen in de open lucht en andere vochtige omgevingen waar conventioneel onbehandeld staal sneller kan corroderen.
HDPE anti-corrosie retourrol
De HDPE-schaal elimineert conventionele roest aan het staaloppervlak en biedt weerstand tegen vocht, zoutnevel en geselecteerde chemische media. Het is geschikt voor terminals aan zee, chemische werkplaatsen en andere corrosieve omgevingen.

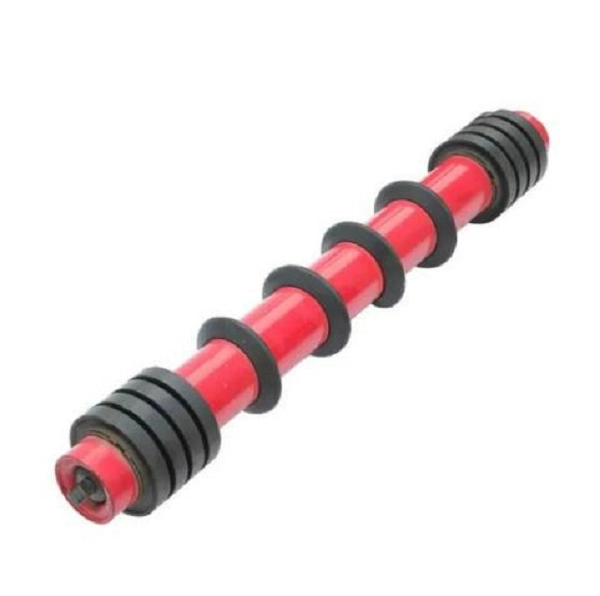

Rubberen schijfretourrol
Langs de rolas zijn rubberen schijven aangebracht om flexibel contact met de retourband te bieden. De structuur kan een deel van de bandtrilling absorberen en de directe slijtage tussen de retourband en een stijf stalen roloppervlak verminderen.
Specificaties
Roldiameter
YUFENG biedt standaard buitendiameters van 76, 89, 108, 114, 133, 168, 194 en 219 mm. Bij de diameterkeuze moet rekening worden gehouden met de bandsnelheid, bandbreedte, retourbelasting, transportbandlengte en de ontwerpvereisten van het transportbandframe.
Riembreedte passend
Het assortiment retourrollen is ontworpen voor transportbandbreedtes van ongeveer 500–2400 mm. De rollengte en asafmetingen kunnen worden aangepast aan de werkelijke frame- en beugelafmetingen.
Compatibiliteit met transportbandframes
YUFENG Return Idler Roller-producten kunnen worden geconfigureerd voor transportbandconstructies van het DTII-, TD75- en CEMA-type. Kopers moeten bestaande rolafmetingen of frametekeningen opgeven bij het vervangen van rollen in een bestaand transportsysteem.
Compatibiliteit met riem
De rollen kunnen worden gecombineerd met stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden en pijpentransportbanden, afhankelijk van de bandbreedte, de retourstructuur en de indeling van de transportband.
Materiaal- en afdichtingsopties
Materiaal van de rolschaal
Beschikbare schaalmaterialen zijn onder meer Q235-koolstofstaal, HDPE en 304 roestvrij staal. Koolstofstaal is geschikt voor algemeen zwaar transport, HDPE voor corrosiegevoelige omgevingen en 304 roestvrij staal voor toepassingen die een hogere corrosieweerstand vereisen.
Oppervlaktebehandeling
Opties voor oppervlaktebehandeling omvatten elektrostatische spuitcoating, thermisch verzinken en omwikkelen met rubberen schijven. De geselecteerde behandeling kan worden afgestemd op de luchtvochtigheid buiten, corrosieve media, impact en bandcontactvereisten.
Afdichtende structuur
Dubbele en driedubbele composiet nylon labyrintafdichtingssystemen kunnen worden gebruikt om het binnendringen van stof en water in de lagerholte te helpen beperken. Rubberen contactafdichtingen kunnen een extra barrière rond het lagersamenstel vormen.
Lagerconfiguratie
Binnenlandse hoge-precisielagers of geïmporteerde SKF/FAG C3-spelingslagers kunnen worden geselecteerd op basis van bedrijfsvereisten, continue bedrijfsomstandigheden en klantspecificaties.
Bijzondere arbeidsomstandigheden
Speciale configuraties zoals vlamvertragende en antistatische retourrollen voor ondergrondse kolenmijnen of lage temperatuurbestendige rollen voor dagbouwmijnen in koude gebieden kunnen worden overwogen, afhankelijk van de daadwerkelijke toepassing.
Ondersteunende beugels
YUFENG kan steunbeugels voor retourrollen in verschillende maten leveren, zodat de geselecteerde rol kan worden afgestemd op het transportframe en de installatiestructuur.
Structuur en grondstoffen
Rolschaal
Standaard stalen retourrollen gebruiken Q235 hoogfrequente ERW-stalen buizen, terwijl HDPE-versies nieuw HDPE-materiaal gebruiken. De wanddikte van de schaal kan worden aangepast aan de rollengte, belasting en vereiste structurele sterkte.
Rolas
Voor de as wordt in standaardconfiguraties 45# koudgetrokken massief rond staal gebruikt, dat weerstand biedt tegen buiging en vervorming tijdens continu gebruik.
Handelswijze
In de roterende montage worden diepgroefkogellagers met C3-speling gebruikt. De keuze van de lagers heeft invloed op de rotatieweerstand, temperatuurstijging en levensduur tijdens continu gebruik van de transportband.
Afdichtingscomponenten
De afdichtingsstructuur kan bestaan uit zeer sterke nylon labyrintringen en weerbestendige nitrilrubberafdichtingsringen om te voorkomen dat stof en water de lagerholte binnendringen.
Inspectie van grondstoffen
Stalen buizen, assen en lagers worden bemonsterd en gecontroleerd voordat ze het assemblageproces ingaan. Materialen die niet voldoen aan de fabrieksinspectie-eisen worden vóór productie afgekeurd.
Prestatie-indicatoren
| Prestatie-item | Standaardvereiste | Teststandaard |
|---|---|---|
| Rotatieweerstandscoëfficiënt | ≤0,008 | ISO15365 |
| Bescherming tegen stof en water | IP65 | IP-teststandaard |
| Nominale levensduur van de belasting | ≥30.000 werkuren | Fabrieksversnelde verouderingstest |
| Concentriciteit van de rolmantel | ≤0,5 mm | Meetkloktest |
| Dragende anti-verouderingstijd | ≥500 uur verouderingstest bij hoge temperatuur | Interne laboratoriumtest |
| Axiaal statisch draagvermogen | 1,5 maal nominale belasting zonder vervorming | Statische druktest |
De werkelijke rolprestaties zijn afhankelijk van de diameter, de wanddikte van de schaal, het lagertype, de afdichtingsstructuur, de snelheid van de transportband, de bandspanning, de omgevingsomstandigheden en de onderhoudspraktijken.
Normen en kwaliteitsdocumentatie
Industrienormen voor transportbanden
YUFENG Return Idler Roller-producten worden vervaardigd met verwijzing naar de CEMA-, GB/T10595- en ISO15365-vereisten voor transportapparatuur en rolprestaties.
Veiligheidseisen
Retourrollen bedoeld voor ondergrondse mijnbouwtoepassingen kunnen worden geconfigureerd volgens de toepasselijke veiligheidseisen voor kolenmijnen. De exacte veiligheidsdocumentatie is afhankelijk van het geselecteerde product en de beoogde toepassing.
Documentatie exporteren
Beschikbare documentatie kan bestaan uit ISO9001-certificering voor kwaliteitsmanagement, CE-exportdocumentatie, SGS-inspectierapporten voor grondstoffen, documentatie over de veiligheid van kolenmijnen en testrapporten over de weerstand tegen fabrieksrotatie en de levensduur volgens de product- en bestemmingsmarkt.
Installatie en vervanging
Nieuwe transportbandframeconstructie
De steunbeugel van de keerrol wordt op de ontworpen afstand aan het transportframe bevestigd. Beide uiteinden van de rolas zijn uitgelijnd met de montagegaten van de beugel en vastgezet met de gespecificeerde pennen of bouten. De rol moet vrij kunnen draaien zonder abnormale weerstand voordat de transportband in gebruik wordt genomen.
Versleten retourrol vervangen
Vóór vervanging moet de transportband worden gestopt en de stroomtoevoer worden afgesloten. Na het verwijderen van de asvergrendelingscomponenten kan de beschadigde keerrol worden verwijderd en vervangen door een nieuwe eenheid. De nieuwe rol moet worden gecontroleerd op flexibele rotatie voordat de transportband opnieuw wordt gestart.
V-type retourrollenopstelling
V-type retourrollen kunnen op geschikte afstanden worden geplaatst op langeafstandstransportlijnen waar het volgen van de band extra ondersteuning vereist. De werkelijke afstand moet worden bepaald op basis van de structuur van de transportband, het gedrag van de band en de bedrijfsomstandigheden.
Installatie van spiraalrollen
Spiraalvormige zelfreinigende retourrollen moeten worden gebruikt op transportbanden die natte of plakkerige materialen vervoeren, waarbij de terugvoer van de band zich kan ophopen aan de retourzijde. De installatie moet ervoor zorgen dat het spiraalvormige oppervlak overeenkomt met de looprichting van de band en de structuur van de transportband.

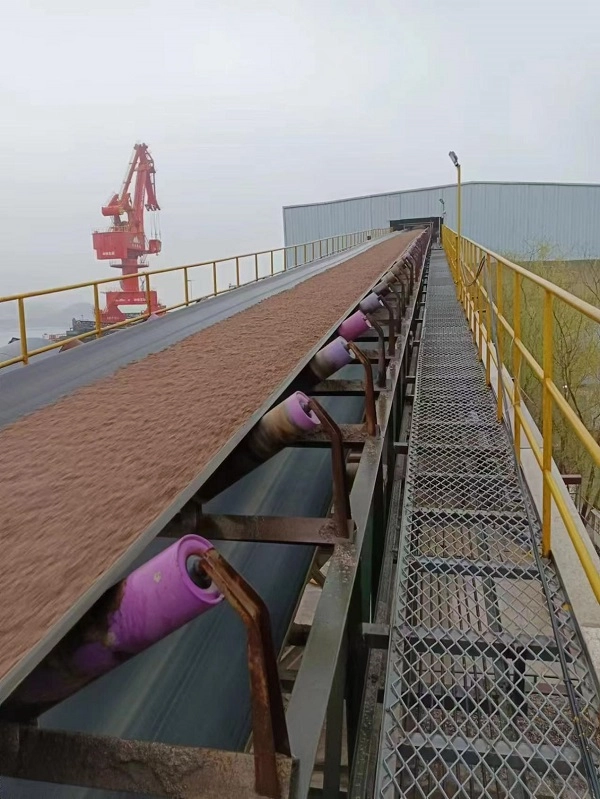

Toepassingsvoorwaarden
Transport van droog bulkmateriaal
Platte parallelle retourrollen zijn geschikt voor conventionele transportbanden die relatief droge materialen transporteren, zoals steenkool, kalksteen, zand en aggregaat.
Transportbanden over lange afstanden
V-type centrerende retourrollen kunnen worden geselecteerd daar waar lange transportlijnen een betere bandvolging vereisen tijdens de retourslag.
Natte en kleverige materialen
Spiraalvormige zelfreinigende retourrollen zijn geschikt voor natte mijnen, kleigroeven en andere toepassingen waarbij kleverig materiaal aan de achterkant van de transportband blijft plakken.
Kust- en chemische omgevingen
Afhankelijk van de bedrijfsomstandigheden kunnen HDPE- of gegalvaniseerde keerrollen worden geselecteerd voor gebieden die worden blootgesteld aan zoutnevel, vocht of geselecteerde corrosieve media.
Transportbanden voor gevoelige stoffen
Rubberen schijfretourrollen kunnen worden overwogen wanneer extra flexibiliteit tussen de rol en de retourband nodig is om trillingen en contactslijtage te verminderen.
Bijpassende transportsysteemproducten
Transportband serie
YUFENG kan stoffen transportbanden, staalkoordtransportbanden, zijwandtransportbanden, pijptransportbanden, patroontransportbanden en ruwe toptransportbanden leveren voor complete transportsystemen voor bulkmateriaal.
Andere transportrollen
Ondersteunende producten zijn onder meer trogdragende looprollen, impactlooprollen, zelfuitlijnende looprollen en de bijbehorende beugels en steunstandaarden.
Rubberen accessoires
Slijtvaste rubberplaten, rubber voor transportbandplinten, vulkanisatiereparatielijmen en patchkits kunnen worden geleverd voor installatie, onderhoud en veldreparatie van transportbanden.
HDPE-pijpleidingserie
HDPE-waterpijpen en HDPE-baggerpijpen kunnen worden geleverd voor aanvullende water- en slibtransporttoepassingen in mijnbouw- en industriële projecten.
Aangepaste verwerking
Roldiameter, wanddikte, asafmetingen, afdichtingsstructuur en andere parameters kunnen worden aangepast aan de werktekeningen van de klant en de eisen van de transportband.
Verpakking en opslag
Retourrollen met kleine diameter
76, 89 en 108 mm keerrollen kunnen gebundeld worden met staaldraad, voorzien van beschermkappen aan beide aseinden en verpakt in massief houten kisten voor internationaal transport.
Grote zware retourrollen
Rollen van 168, 194 en 219 mm kunnen op houten pallets worden geplaatst, omwikkeld met beschermende plastic folie en vastgezet voor transport in containers om krassen op het oppervlak en corrosie te verminderen.
HDPE kunststof retourrollen
HDPE-rollen kunnen worden gescheiden met schuim of ander dempend materiaal om botsingen en schade aan het oppervlak tijdens het laden, lossen en transport te verminderen.
Opslagvereisten
Retourrollen dienen horizontaal te worden opgeslagen op pallets met een aanbevolen stapelhoogte van maximaal 1,2 m. Bij buitenopslag moet een waterdicht dekzeil worden gebruikt en langdurige blootstelling aan regenwater moet worden vermeden.
Hoe u de juiste retourspanrol selecteert
Transportbandbreedte
Geef de breedte van de transportband en de bestaande frameafmetingen op, zodat de juiste rollengte, asconfiguratie en beugelmaat kunnen worden bevestigd.
Type retourrol
Platte, V-type, spiraalvormige, HDPE en rubberen schijfretourrollen moeten worden geselecteerd op basis van de vereisten voor bandloop, materiaalhechting, vochtigheid en corrosieomstandigheden.
Werkomgeving
Geef informatie over mijn-, haven-, chemische of andere werkomgevingen, inclusief vochtigheid, zoutnevel, blootstelling aan chemicaliën en temperatuuromstandigheden. Dit helpt bij het bepalen van het juiste schaalmateriaal en de oppervlaktebehandeling.
Materiaalhechting
Wanneer natte klei, modder of kleverig materiaal de neiging heeft om op de retourzijde van de band achter te blijven, kan een spiraalvormige zelfreinigende retourrol worden overwogen om de ophoping van materiaal te verminderen.
Vereiste voor het volgen van de riem
Voor transportlijnen over lange afstanden met de neiging tot bandafwijking kunnen V-type centrerende retourrollen worden geëvalueerd als onderdeel van de uitlijning aan de retourzijde.
Vraag een offerte voor een retourrol aan
Vereiste technische parameters
Voor een nauwkeurige offerte geeft u de bijpassende transportbandbreedte, de buitendiameter van de rol, het type retourrol zoals plat, V-type, spiraal of HDPE, werkomgeving, materiaaleigenschappen, totale bestelhoeveelheid en beoogde leveringspoort op.
De technische ingenieurs van YUFENG kunnen de juiste roldiameter, schaalmateriaal, lagerconfiguratie, afdichtingsstructuur en steunbeugel evalueren op basis van het daadwerkelijke transportsysteem.
YUFENG Wereldwijde contactgegevens
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobiel
+86 15318787602
Fabrieksadres
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

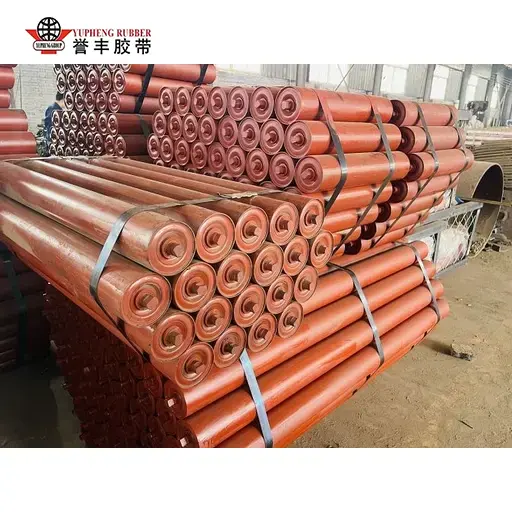

Platte retourrol
YUFENG Flat Return Idler Roller ondersteunt de retourzijde van transportbanden en biedt een soepele bandgeleiding en een betrouwbare werking met lage weerstand voor mijnbouw-, cement-, graan- en bulkmateriaalbehandelingssystemen. Met de volledige kwaliteitscontrole van het proces, van de verwerking van stalen buizen tot het dynamisch balanceren, helpt het de ongelijkmatige riemslijtage te verminderen en stabiele transportprestaties te behouden bij lichte, middelzware en zware toepassingen.

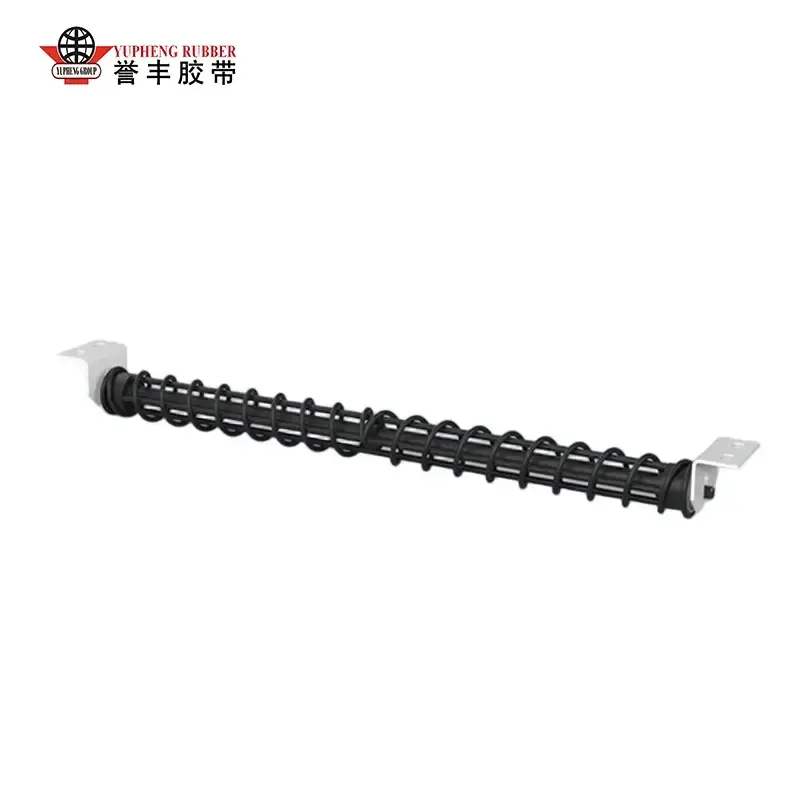

Spiraalvormige retourrol
Zelfreinigende prestaties maken de YUFENG spiraalvormige retourrol ideaal voor transportbanden die natte, kleverige en ophopinggevoelige materialen verwerken. De spiraalvormige structuur helpt bij het verwijderen van vastzittend materiaal van het retouroppervlak van de band, waardoor de afwijking van de band, de stilstand bij het schoonmaken en de onderhoudsbehoeften worden verminderd. Het is in de praktijk getest in steenkool-, cement-, haven- en thermische energietoepassingen en biedt stabiele ondersteuning op lange termijn voor zware transportsystemen.

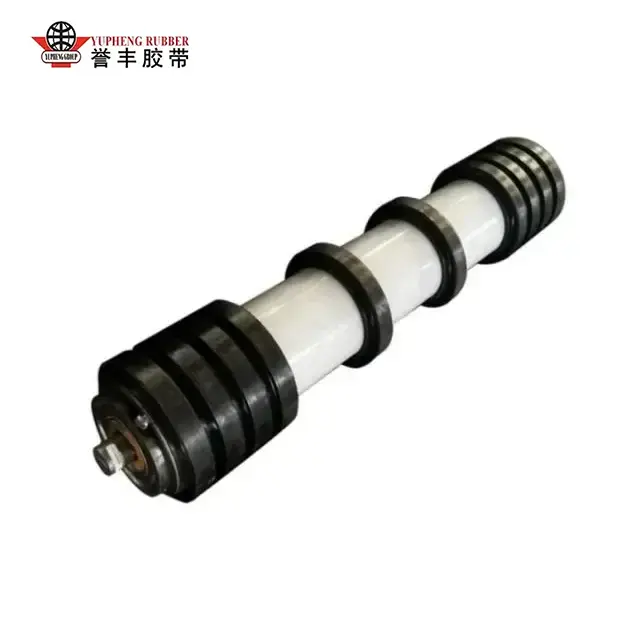

Rubberen schijfteruglooprol
De YUFENG rubberen schijfretourrol is ontworpen voor plakkerige en residugevoelige transportomgevingen en maakt gebruik van een op afstand van elkaar geplaatste elastische rubberen schijfstructuur om de riemreiniging en bescherming op retoursecties te verbeteren. Het afdichtingsontwerp biedt betrouwbare stofdichte, waterdichte en corrosiewerende prestaties van -42°C tot +68°C, waardoor materiaalophoping, riemafwijkingen en onderhoudsfrequentie in de mijnbouw, havens, cement- en energie-industrie worden verminderd.

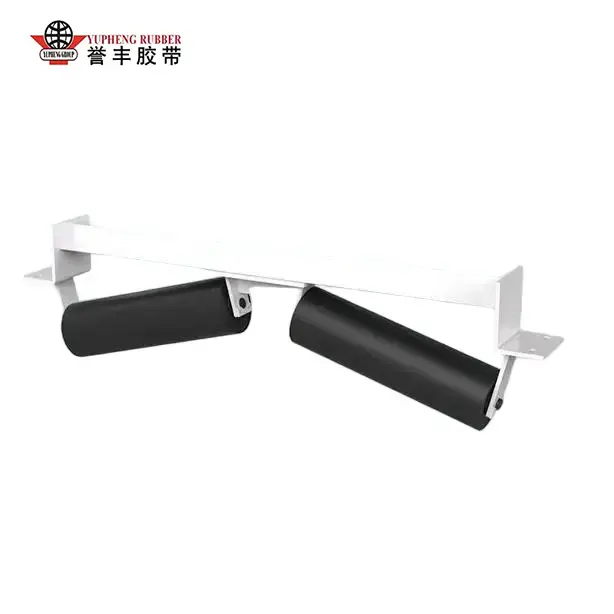

V-retourspanrol
