Platte retourrol

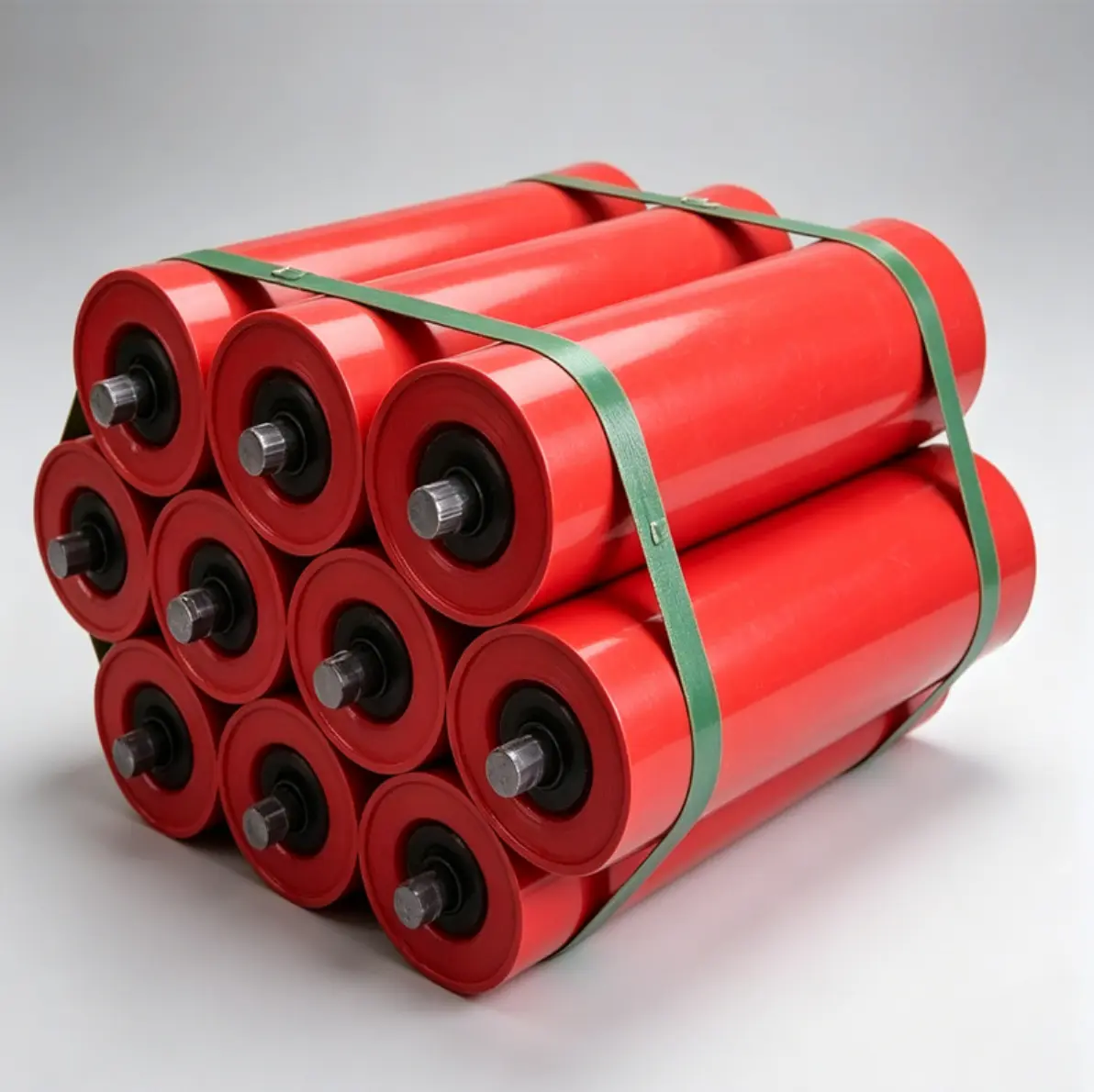

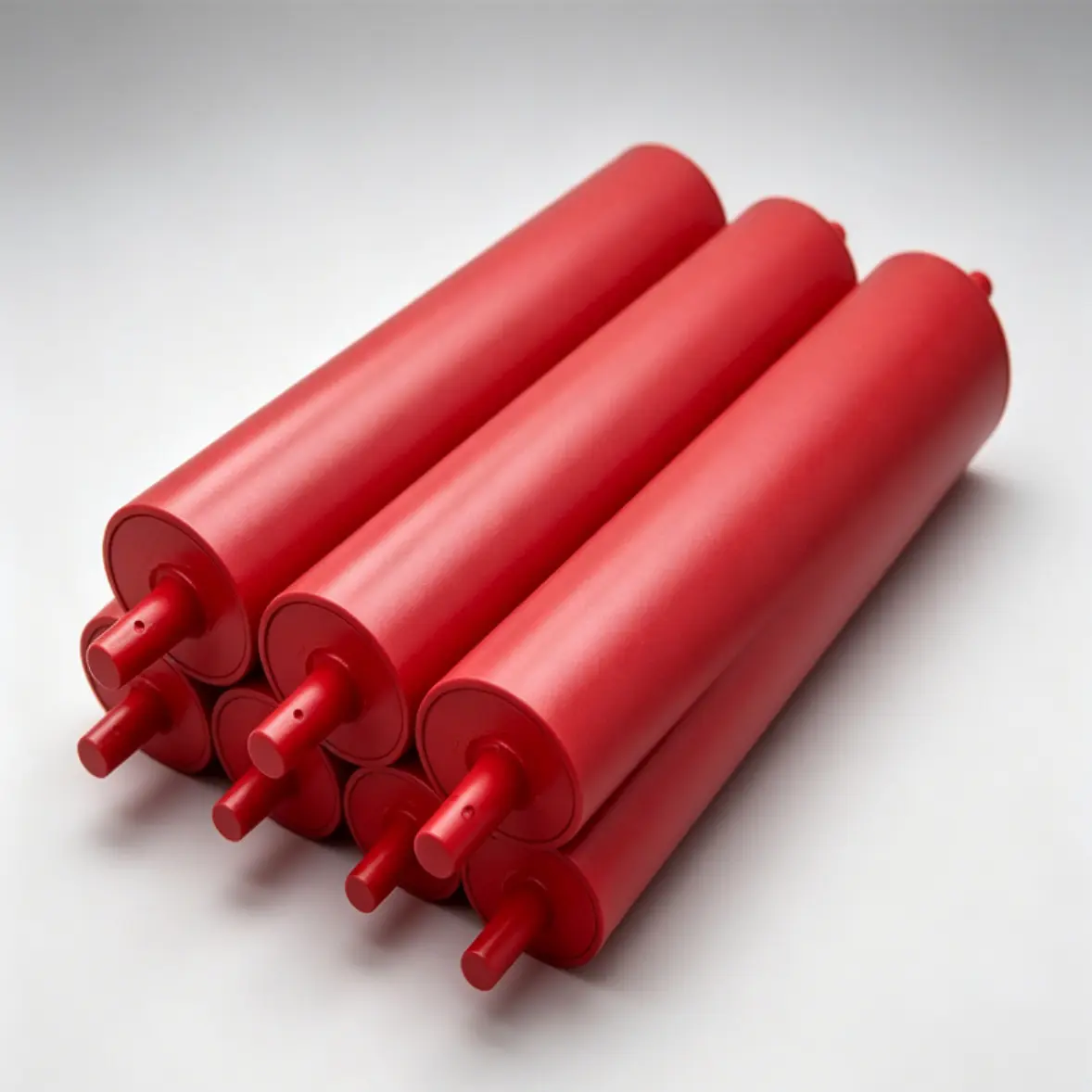

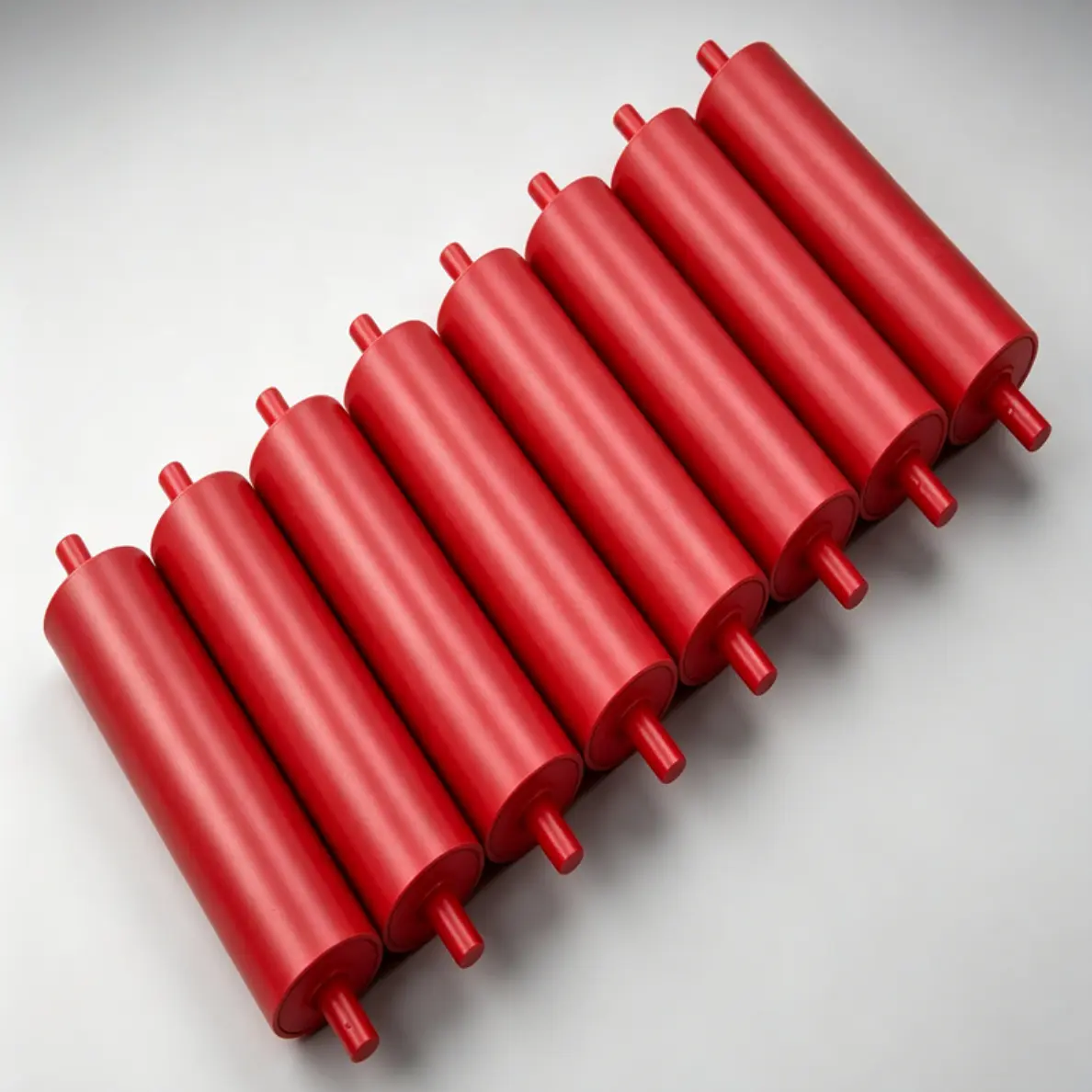

YUFENG Flat Return Idler Roller is gebouwd voor betrouwbare ondersteuning aan de retourzijde van de transportband en combineert een zeer sterke staalconstructie, meerlaagse labyrintafdichting en nauwkeurige dynamische balancering. Gefabriceerd onder een gesloten kwaliteitscontroleproces en afgestemd op de DTII-, TD75- en CEMA-normen, levert het een stabiele werking met lage weerstand en verbeterde bescherming tegen stof en water voor veeleisende industriële transportsystemen.

Praktische prestatietest van vijf maanden op locatie

1. Echte arbeidsomstandigheden en testdekking

Alle prestatie-indicatoren van onze Flat Return Idler Roller zijn afkomstig van ononderbroken praktijktests in plaats van lege marketingbeschrijvingen, wat praktisch bedrijfsbewijs oplevert voor industriële toepassingen op de lange termijn.

2. Testduur en toepassingsscenario's

De test duurde vijf opeenvolgende maanden van non-stop transportbanden en omvatte ondergrondse retourleidingen van de kolenmijn, werkplaatsen voor cementproductie in de open lucht, logistieke transportbanden voor graanmagazijnen en transportapparatuur voor bulklading in de haven. De testomgevingen omvatten veel stof, spatwater en normale droge industriële omstandigheden, met continue ondersteuning voor 800–1600 mm brede lege retourtransportbanden die werken met bandsnelheden van 1,2–2,8 m/s.

3. Conclusie van de kerntest

Voor retourtransportsystemen zijn een uniforme bandondersteuning en een lage rotatieweerstand van cruciaal belang voor de bedrijfsstabiliteit op de lange termijn. De testresultaten bevestigen het belang van structurele consistentie van de rol en soepele rotatie bij het verminderen van riemslijtage, trillingen en onderhoudsvereisten.

Geoptimaliseerd plat cilindrisch structureel ontwerp

1. Vergelijkende veldtestprestaties

Een vergelijkende veldtest van twee weken tussen onze Flat Return Idler Roller en gewone, goedkope retourrollen liet duidelijke prestatieverschillen zien tijdens langdurig continu gebruik. Gewone keerrollen vertoonden na 60-90 uur continu draaien lokale wrijvingsslijtagesporen op de onderste transportband, terwijl stofophoping in het lagerhuis rotatieblokkering kon veroorzaken. Ter vergelijking: de YUFENG-spanrol handhaafde een uniforme riemcontactspanning na meer dan 400 uur dagelijks non-stop gebruik, zonder vastlopen van de rotatie onder zware stof of incidentele waterspatten.

2. Integraal vlak cilindrisch rollichaam

De rol maakt gebruik van een nauwkeurig gevormde naadloze stalen buis met een glad contactoppervlak over de volledige breedte. Deze structuur verdeelt de banddruk gelijkmatig, vermindert de plaatselijke spanningsconcentratie en helpt voortijdige slijtage en scheuren van het bandoppervlak te minimaliseren.

3. Meerkanaals labyrint-composietafdichting

Een nylon labyrint buitenafdichting gecombineerd met een vet-isolerende binnenafdichting creëert een meertraps beschermingsstructuur die helpt voorkomen dat steenkoolas, cementpoeder en regenwater de lagerholte binnendringen, waardoor een stabiele lagersmering wordt ondersteund tijdens continu gebruik van de transportband.

4. Kalibratie van de centrale zwaartekrachtbalans

Na montage ondergaat elke rol een dynamische balanceringscorrectie, waarbij de radiale slingering onder de 0,4 mm wordt geregeld. Deze precisie helpt operationele trillingen, ongelijkmatig bandcontact en onnodig energieverbruik in het transportsysteem te verminderen.

Betrouwbare bescherming tegen stof en spatwater

1. Testomstandigheden voor omgevingssimulatie

De platte retourrol is ontworpen voor openlucht- en ondergrondse omgevingen waar retourbanden worden blootgesteld aan stof en af ​​en toe waterspatten. De afdichtingsprestaties zijn geverifieerd door middel van omgevingssimulatietests waarbij voortdurend stof wordt geblazen en met tussenpozen water wordt gespoten. De test duurde 25 opeenvolgende uren en simuleerde de stofomstandigheden in cementfabrieken en het kwelmen van ondergronds mijnwater.

2. Lagerbescherming en smeerstabiliteit

Na het testen bleef de interne lagerholte vrij van zichtbare poeder- en waterinfiltratie. Het op lithium gebaseerde vet op hoge temperatuur handhaafde een stabiele smering zonder duidelijke verdunning of falen, terwijl de weerstand tegen rotatie van de rollen consistent bleef gedurende de testperiode.

3. Minder onderhoud en minder stilstand van de transportband

Stabiele afdichtingsprestaties verminderen het risico op vervuiling van de lagers en het vastlopen van de rollen, waardoor onderhoudsteams frequente stilstanden vanwege voortijdige vervanging van de rollen kunnen voorkomen. Dit draagt ​​bij aan minder stilstand van de transportbanden, minder onderhoudswerkzaamheden en een betrouwbaardere werking van de retourband op de lange termijn.

Efficiënte uniforme riemondersteuning en laag onderhoudsvoordeel

Vergeleken met onregelmatige dunwandige gewone retourrollen, maakt onze Roller gebruik van gestandaardiseerde productie van dikwandige stalen buizen, en de uniforme platte ondersteuningsstructuur verbetert de algehele loopstabiliteit van retourbanden met 38%, geverifieerd door daadwerkelijke vergelijkingstests van transportlijnen. Tabel 1: Contrast tussen gewone retourroller en onze roller

Toepassingsscenario's voor echte industriële gebruikers

1. Feedback van aannemers van ondergrondse kolenmijnapparatuur

"We hebben alle originele gewone retourrollen vervangen door onze Roller op onze ondergrondse retourtransportlijn van 1200 mm. Vóór de vervanging moesten we de productie elke twee weken stilleggen om vastzittende rollen, veroorzaakt door kolenstof, te onderhouden; na de overstap naar onze rollen blokkeert de afdichtingsstructuur steenkoolas volledig, neemt de snelheid van de bandslijtage duidelijk af en neemt de maandelijkse onderhoudstijd met meer dan 60% af." – 36-jarige projectmanager mijnbouwapparatuur van de Shanxi-steenkoolgroep

2. Supervisor productie cementfabriek

"De retourband in onze cementwerkplaats wordt de hele dag geconfronteerd met cementstof, en bij elke dienst spat er schoonmaakwater op. Onze wals draait na vier maanden continu draaien nog steeds flexibel zonder roest of vastlopen, en het vlakke oppervlak voorkomt krassen op de onderkant van de retourband, wat bij onze vorige walsen vaak een probleem was." — 45-jarige productiechef van een cementfabriek

3. Integrator van graantransportbandsysteem

"We gebruiken onze rol voor de retourlijnen van transportbanden voor het lossen van bulkgranen. De lichtgewicht, uitgebalanceerde structuur verlaagt de algehele motorbelasting van de transportband en het gladde, vlakke oppervlak voorkomt dat graanresten aan de band blijven kleven en schuren. Voor langdurige projecten voor continu graantransport is deze rol nu ons standaard bijpassende onderdeel." — 41-jarige inkoopingenieur voor mechanische havenuitrusting

Geverifieerde standaardproductparameters

Vijf kernconcurrentievoordelen van YUFENG Roller

1. Volledig in de praktijk geverifieerde prestatiegegevens

Alle gegevens over slijtvastheid, afdichting en rotatieweerstand zijn afkomstig van maandenlange praktijktests van transportlijnen in plaats van nominale laboratoriumparameters, waardoor klanten praktische prestatiereferenties krijgen voor transportbandtoepassingen op de lange termijn.

2. Evenwichtig plat cilindrisch ondersteuningsontwerp

De platte cilindrische rol zorgt voor een uniforme riemondersteuning over de volledige breedte, waardoor geconcentreerde wrijving wordt verminderd en schade aan het riemoppervlak wordt verminderd. Uit veldtestresultaten blijkt dat de geoptimaliseerde ondersteuningsstructuur geconcentreerde bandwrijvingsschade met 32% kan verminderen en kan bijdragen aan een langere levensduur van de transportband.

3. Meerlaagse labyrintafdichting voor alle weersomstandigheden

De meerlaagse labyrintafdichtingsstructuur is ontworpen om te voorkomen dat stof, cementpoeder, kolenas en spatwater de lagerkamer binnendringen. Lange-cyclische stof- en waternevelsimulatietests verifiëren stabiele afdichtingsprestaties voor mijnbouw, cement, haven en andere veeleisende industriële omgevingen.

4. Lage rotatieweerstand en energiebesparende werking

Precisiebalancering en lagerontwerp met lage wrijving verminderen onnodige rolweerstand tijdens continu gebruik. Onder vergelijkbare werkomstandigheden kan de geoptimaliseerde structuur het energieverbruik van de transportbandmotor met ongeveer 28% helpen verminderen, waardoor de elektriciteitskosten op de lange termijn worden verlaagd.

5. Fabrieksmatige levering en kwaliteitsborging

YUFENG exploiteert een onafhankelijke werkplaats voor rollenverwerking en implementeert de kwaliteitscontrole van alle artikelen vóór verzending. Directe levering in de fabriek elimineert onnodige intermediaire kosten, terwijl productgarantie en technische ondersteuning extra zekerheid bieden voor de lange termijn werking van het transportsysteem.

Geschikte toepassingsgebieden voor YUFENG-roller

1. Ondergrondse en dagbouwmijnbouw

YUFENG Flat Return Idler Roller is geschikt voor retoursecties van ondergrondse en open mijnbouwtransporteurs en biedt stabiele ondersteuning voor lege retourbanden die werken onder omstandigheden met veel stof en continu gebruik.

2. Cement- en chemische productiefabrieken

De rol is ontworpen voor retourtransportsystemen in cementfabrieken, chemische fabrieken en verwerkingslijnen voor grondstoffen, waar stof, poeder en af ​​en toe vocht de conventionele retourrollen kunnen aantasten.

3. Graandepots en bulkvrachtsystemen in havens

Geschikt voor graanopslag, laden en lossen in havens en transportsystemen voor bulklading, waardoor de band soepel terugkeert tijdens lange bedrijfscycli.

4. Aggregaat- en bouwmateriaalverwerking

Toepasbaar op zand-, aggregaat- en bouwmateriaalverwerkingsfabrieken waar continu transport, blootstelling aan stof en veelvuldig gebruik van de apparatuur duurzame retourrollen vereisen.

5. Algemene productietransportbanden

Geschikt voor materiaalcirculatietransportbanden in algemene productiewerkplaatsen en biedt betrouwbare bandondersteuning met weinig onderhoud voor routinematig industrieel transport.

Waarom kiezen voor YUFENG Roller Leverancier?

Directe fabrikant voor industriële transportprojecten

YUFENG is een fabrikant van directe transportrollen met 18 jaar productie-ervaring en levert gestandaardiseerde en op maat gemaakte rollen zonder onnodige tussenschakels. Hierdoor kunnen aannemers van mechanische apparatuur, fabrieksinkoopteams en integrators van transportsystemen directe technische ondersteuning en fabrieksprijzen krijgen.

Aangepaste roloplossingen

YUFENG kan op maat gemaakte rolafmetingen, structurele configuraties en technische tekeningen leveren op basis van de breedte van de transportband, de werkomgeving en toepassingsvereisten, zodat klanten de juiste retourrol kunnen selecteren vóór bulkproductie.

Technische ondersteuning en after-salesondersteuning op lange termijn

Van monstertests en specificatiebevestiging tot bulkproductie en technische begeleiding na verkoop, YUFENG biedt one-stop-ondersteuning voor transportrolprojecten. Klanten kunnen contact opnemen met de fabriek voor op maat gemaakte tekeningen, bulkoffertes en monsterondersteuning.

Veelgestelde vragen

Vraag 1: Wat is het kernverschil tussen de spanrol en de gewone trogretourrol?

Flat Return Idler Roller is speciaal ontworpen voor de lege retourzijde van transportsystemen. Het heeft een volledig vlak cilindrisch oppervlak om uniforme riemondersteuning over de volledige breedte te bieden, geconcentreerde wrijving te verminderen en slijtage van de onderste riem tijdens continu retourbedrijf te minimaliseren.

Ter vergelijking: trogretourlooprollen worden voornamelijk geïnstalleerd aan de bovenste draagzijde van transportbanden. Hun V-vormige structuur met drie rollen vormt een draagbak om bulkmaterialen te ondersteunen en het morsen van materiaal te verminderen. Omdat ze verschillende transportbandsecties en -functies bedienen, kunnen de twee typen niet willekeurig worden vervangen.

Vraag 2: Hoe kunt u beoordelen of een platte retourrol voldoende stofdicht is voordat u deze in bulk aanschaft?

Voordat klanten op grote schaal kopen, moeten ze de afdichtingsstructuur en de productiekwaliteit beoordelen in plaats van alleen te vertrouwen op beschrijvingen van leveranciers. Drie praktische verificatiemethoden zijn onder meer:

1. Controleer het ontwerp van de afdichtingsstructuur

Een gekwalificeerde spanrol moet een meerkanaals labyrint-composietafdichtingssysteem gebruiken in plaats van een eenvoudige enkellaagse rubberen afdichting. Het meertraps afdichtingsontwerp helpt voorkomen dat kolenstof, cementpoeder, watermist en andere verontreinigingen de lagerkamer binnendringen.

2. Inspecteer het rolmontagevaartuig

Rollen van hoge kwaliteit moeten gebruik maken van precisieassemblageprocessen met betrouwbaar lassen van de lagerbehuizing en nauwkeurige montage van componenten. Een soepele verbinding zonder zichtbare gaten vermindert het risico op stofinfiltratie tijdens langdurig gebruik.

3. Voer elementaire omgevingssimulatietests uit

Een eenvoudige stof- en watersproeitest kan de afdichtingsprestaties helpen evalueren. Door bijvoorbeeld water vermengd met fijn poeder rond de eindafdekking van de rol te sproeien voor continu gebruik, kan worden gecontroleerd of er verontreinigingen in de interne lagerholte terechtkomen.

Vraag 3: Welke stalen buismaterialen zijn beschikbaar voor platte retourrollen en hun toepassingen?

YUFENG biedt verschillende opties voor stalen buizen, afhankelijk van de werkomstandigheden van de transportband en de belastingsvereisten:

1. Q235 koolstofstalen buis

Q235 koolstofstalen buis biedt een kosteneffectieve oplossing met betrouwbare mechanische sterkte. Het is geschikt voor normale industriële omgevingen zoals graanmagazijnen, algemene productiefabrieken en standaard droge transportsystemen.

2. Q345 stalen buis met hoge sterkte

Q345 stalen buis met hoge sterkte biedt verbeterde compressieweerstand en impactprestaties. Het wordt aanbevolen voor veeleisende toepassingen, waaronder ondergrondse mijnbouwtransportbanden, transportsystemen voor zware lasten en transportlijnen voor bulkmateriaal in grote havens.
