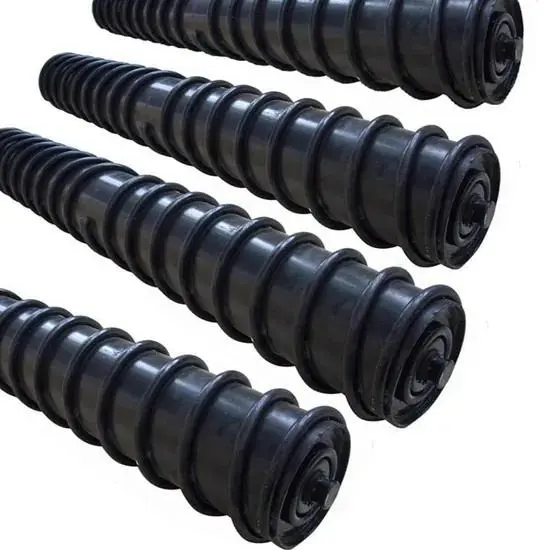

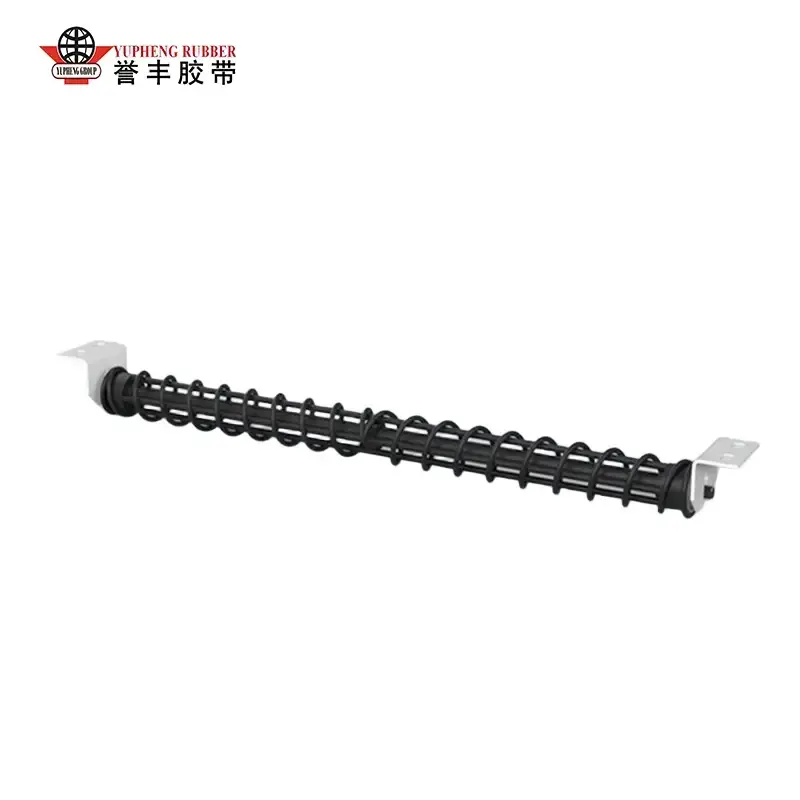

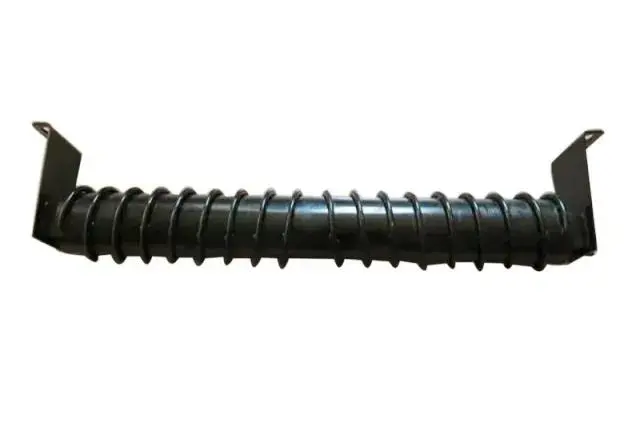

Spiraalvormige retourrol

YUFENG is gespecialiseerd in hoogwaardige zelfreinigende producten uit de serie transportbanden, met een kernproductiebasis en een geautomatiseerde werkplaats in het industriële cluster van professionele transportbandmachines in Noord-China. Het merk integreert een anti-kleef spiraalvormig structureel ontwerp, slijtvaste, zeer sterke grondstoffen en meerkanaals labyrintafdichtingstechnologie in elke spiraalvormige retourrol.

Basistestinformatie

YUFENG voerde een ononderbroken veldtest van zes maanden uit om de prestaties op lange termijn van zijn spiraalvormige retourrol te evalueren onder veeleisende omstandigheden aan de retourzijde van de transportband. De test omvatte meerdere industriële omgevingen, waaronder ondergrondse steenkoolwinning, transport van cementklinkers, lossen van mineraalpoeder uit havens en astransport met thermische energie.

De testscenario's omvatten omstandigheden met veel stof, hoge luchtvochtigheid, modderig en kleverig materiaal, waarbij gemiddeld 4 tot 9 kg resterend kleverig ertspoeder, modder en as aan elke vierkante meter van de retourband vastzat. Deze omstandigheden zijn gekozen om veelvoorkomende materiaaladhesieproblemen te reproduceren die men tegenkomt bij continu industrieel transport.

De testresultaten bevestigden dat voor transportbanden aan de retourzijde die met kleverige materialen werken, het basisdraagvermogen alleen niet voldoende is. Automatische materiaalafgifte, anti-adhesievermogen en bandloopstabiliteit zijn van cruciaal belang voor een soepele werking van de retourband. Deze prestatie-eisen vormen de kernontwerplogica van de YUFENG-looprol.

Zelfreinigende spiraalvormige structurele prestatietest

Vergelijkende veldtest onder kleverige materiaalomstandigheden

YUFENG voerde een twee weken durende vergelijkende veldtest uit tussen spiraalvormige retourrollen en gewone gladde retourrollen onder identieke transportomstandigheden voor kleverige as. De testresultaten lieten significante verschillen zien in de controle van de materiaalhechting en de onderhoudsvereisten.

Bij gewone, soepel terugkerende spanrollen ontstond er na 8-12 uur continu gebruik een ongelijkmatige materiaalophoping op het roloppervlak. De opgehoopte kleverige materialen vormden onregelmatige uitstulpingen, waardoor problemen met het afwijken van de riem ontstonden en een handmatige reiniging om de 12 uur nodig was. Elke schoonmaakonderbreking duurde ongeveer 18 tot 22 minuten, waardoor de onderhoudswerklast toenam en de beschikbaarheid van de transportbanden verminderde.

YUFENG Idler Roller heeft een symmetrische dubbel-spiraalvormige vluchtstructuur. Tijdens het draaien van de rollen verwijdert het spiraalvormige oppervlak voortdurend de resterende kleverige materialen en geleidt deze vanuit het midden van de band naar beide zijden. Na 30 dagen continu gebruik werd er geen duidelijke materiaalophoping waargenomen op het walsoppervlak, waardoor frequente handmatige reiniging niet meer nodig was.

1. Symmetrisch bidirectioneel S-vormig spiraalvormig vluchtontwerp

De spiraalvormige vlucht van hoogwaardig staal is nauwkeurig gelast volgens het contacttraject van de riem. De bidirectionele spiraalstructuur genereert een uitgebalanceerde laterale materiaalduwkracht, waardoor kleverige resten gelijkmatig naar beide bandranden worden overgebracht zonder geconcentreerde slijtage of schade aan de rubberen laag van de transportband te veroorzaken.

2. Meerlaags labyrint-composiet afdichtingssysteem

De interne driekanaals nylon labyrintafdichting gecombineerd met een externe rubberen stofdichte ring creëert een meertraps beschermingsstructuur. Dit ontwerp voorkomt effectief dat mijnstof, modderig water en fijne as de lagerholte binnendringen, waardoor veelvoorkomende storingen zoals vastlopen van lagers en blokkering van de rotatie van de rollen veroorzaakt door materiaalverontreiniging worden voorkomen.

3. Concentrische, evenwichtige gewichtsverdelingsstructuur

Geautomatiseerde CNC-draaitechnologie regelt de concentriciteit van de rolpijp binnen een totale indicatorslingering van 0,3 mm. Het geoptimaliseerde dynamische balansontwerp houdt de rotatietrillingsamplitude onder de 0,8 mm tijdens transport met hoge snelheid, waardoor extra bandspanningsverlies wordt verminderd en onnodig energieverbruik van het transportsysteem wordt verlaagd.

Stof-, modder- en corrosiewerende prestatietest

Omgevingssimulatietestomstandigheden

YUFENG Spiral Return Idler Roller is ontworpen voor buiten- en ondergrondse natte transportomgevingen. De prestaties op het gebied van afdichting en corrosiebestendigheid zijn geverifieerd via professionele omgevingssimulatietests.

De test simuleerde continu opspattend modderig water met een waterstroomsnelheid van 9 mm/uur, gecombineerd met blootstelling aan hoge concentraties mineraalstof. De monsters werden gedurende 40 opeenvolgende minuten onder deze zware omstandigheden continu gebruikt om de betrouwbaarheid van de afdichting en de corrosiebeschermingsprestaties te evalueren.

Geverifieerde testresultaten

Na het testen bleef de lagerholte volledig droog zonder water- of stofinfiltratie. De thermisch verzinkte rolmantel en spiraalvormige vlucht behielden de intacte anticorrosiecoating zonder afbladderen of oppervlaktebeschadiging. De rotatieweerstand van het lager nam na de test met slechts 3% toe, waarbij geen rolblokkering of rotatiestoring werd waargenomen.

Dankzij deze stabiele afdichtings- en corrosiewerende prestaties kan de YUFENG-looprol betrouwbaar werken in regenachtige openluchthavens, waterrijke ondergrondse mijnen en sproeiwasomgevingen in cementfabrieken. Het ontwerp vermindert effectief het risico op uitschakeling en vervangingskosten veroorzaakt door roest, materiaalophoping en lagerschade.

Intelligente anti-afwijking en efficiënte werkingsvergelijking

Door continue on-site laad- en werkingstests realiseert de YUFENG spiraalvormige retourrol een 40% hogere uitgebreide bedrijfsefficiëntie dan gewone soepele retourlooprollen, met specifieke vergelijkingsgegevens weergegeven in de onderstaande tabel:

Geverifieerde standaardproducttechnische parameters

1. Grondstof van rolshell

YUFENG Idler Roller gebruikt Q235 uiterst nauwkeurige naadloze ERW-koolstofstalen buizen als rolschaalmateriaal. Elke buis ondergaat een strenge grondstoffeninspectie vóór de productie en krijgt een thermisch verzinkte anticorrosiebehandeling om de slijtvastheid, slagvastheid en langdurige bedrijfsbetrouwbaarheid zowel buiten als ondergronds te verbeteren.

2. Bijpassend breedtebereik transportband

De standaard Idler Roller ondersteunt transportbandbreedtes van 400 mm tot 2000 mm en omvat lichte, middelzware en zware transportsystemen voor bulkmateriaal.

3. Opties voor standaard buitendiameter rol

Beschikbare standaardroldiameters zijn onder meer Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm en Φ219 mm. Er is speciale aanpassing van de diameter mogelijk, afhankelijk van de structuur van de transportband en de bedrijfsvereisten.

4. Statisch draagvermogen van enkele rol

Het maximale statische draagvermogen van één rol bedraagt ​​1500 kg, wat voldoet aan de eisen van transportsystemen over lange afstanden die zware materialen verwerken, zoals mineraalerts, steenkool en industriële bulkmaterialen.

5. Passende transportbanddikte

De rol is compatibel met transportbanden met een dikte van 3 mm tot 18 mm, inclusief standaard rubberen transportbanden, vlambestendige mijnbouwbanden en slijtvaste cementtransportbanden.

6. Aanpassingsbereik bedrijfstemperatuur

De YUFENG spiraalvormige retourrol onderhoudt een stabiele werking van -40°C tot +65°C, waardoor deze geschikt is voor mijnbouwomgevingen bij lage temperaturen en industriële productielijnen bij hoge temperaturen.

7. Standaard nettogewicht enkele rol

Het standaard nettogewicht varieert van 6,2 kg tot 28,7 kg, afhankelijk van de roldiameter, effectieve lengte en structurele configuratie.

8. Standaardlagerconfiguratie

De rol maakt gebruik van C3-speling ZZ-schild diepgroefkogellagers met lage rotatieweerstand, thermische uitzettingstolerantie en onderhoudsvrije vetvulling om een ​​stabiele werking gedurende de gehele onderhoudscyclus te ondersteunen.

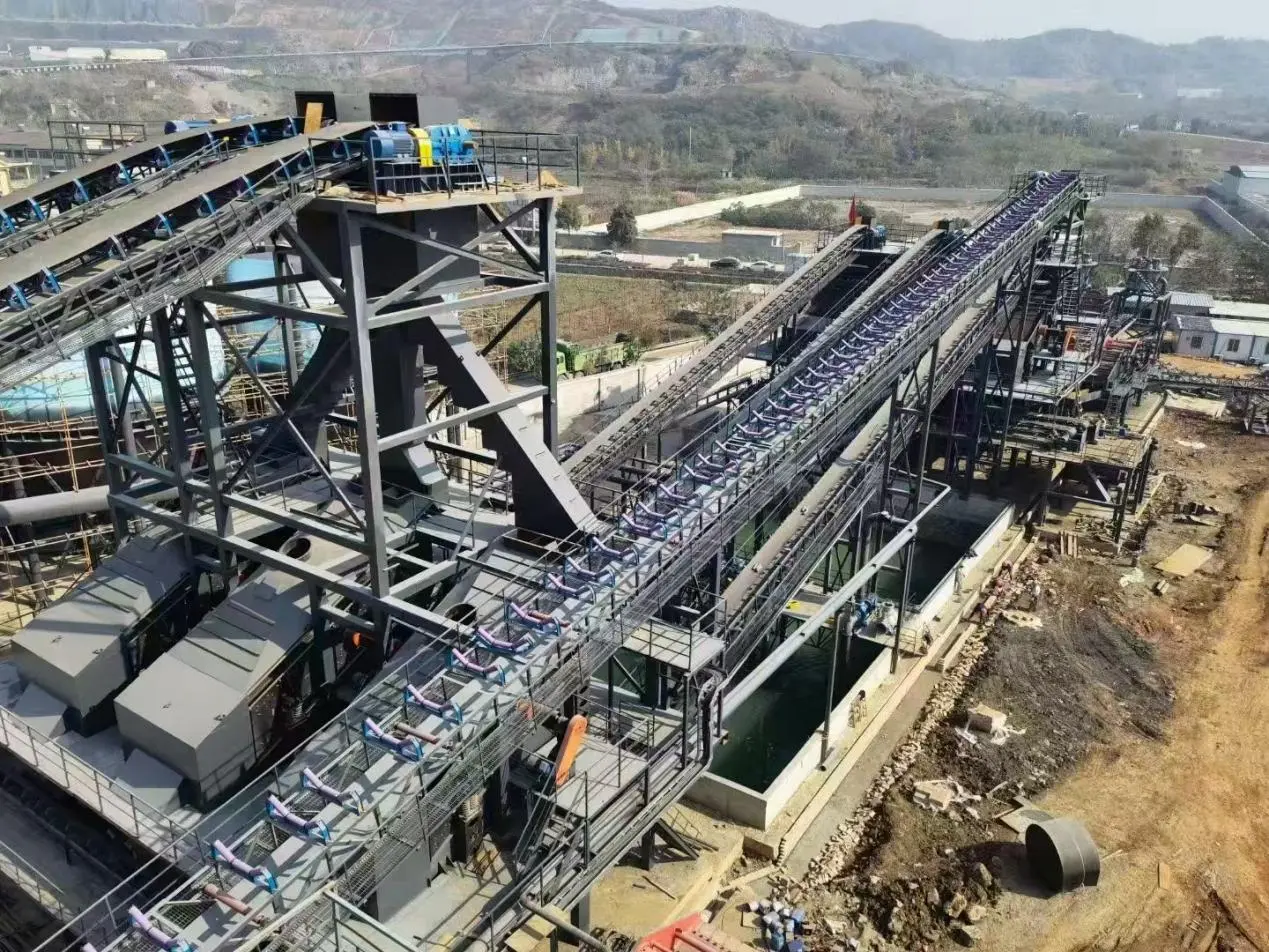

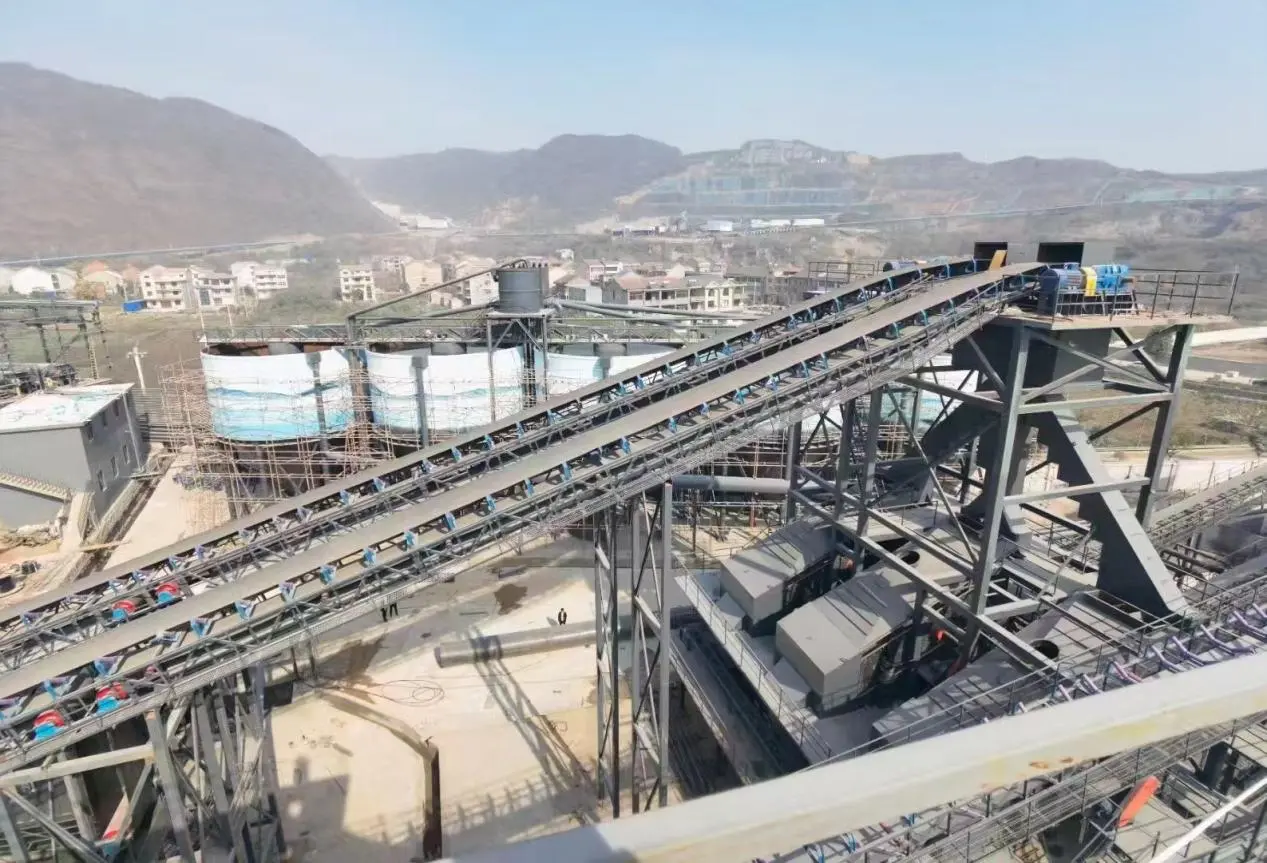

Cases voor echte industriële gebruikers op locatie

1. Toepassing van ondergrondse kolenmijnretourtransportband

Een klant uit een ondergrondse kolenmijn had voorheen regelmatig last van het vastlopen van de teruglooprol, veroorzaakt door de ophoping van nat steenkoolslijm en steenpoeder. Deze storingen resulteerden in bandafwijkingen, herhaalde productieonderbrekingen en hoge handmatige reinigingskosten.

Na het vervangen van de traditionele retourlooprollen door YUFENG-looprollen, werkte het transportsysteem zes maanden lang continu. Dagelijkse handmatige schoonmaakploegen werden geëlimineerd, fouten in riemafwijkingen daalden met meer dan 70% en de maandelijkse vervangingskosten van de spanrollen werden met meer dan 55% verlaagd. De oplossing verminderde ook de veiligheidsrisico's voor ondergronds onderhoud, veroorzaakt door het veelvuldig handmatig reinigen van apparatuur.

2. Toepassing van bulkmineraaltransportbanden in kusthavens

Een ertsterminal aan de kust die onder voortdurende blootstelling aan regen en zeezoutmist werkte, had voorheen last van snelle walscorrosie en ophoping van mineraalpoeder. Traditionele soepele retourrollen veroorzaakten opbouw van het oppervlak waardoor dure transportbanden bekrast raakten.

Na de adoptie van YUFENG spiraalretourrollen met thermisch verzinkte schalen en zelfreinigende spiraalstructuren, werden de problemen met de materiaalhechting aanzienlijk verminderd. Eén partij geleverde rollen heeft meer dan acht maanden onafgebroken gewerkt zonder vervanging, waardoor stabiele prestaties in zware maritieme omgevingen zijn gehandhaafd.

3. Toepassing voor het transporteren van kleverige as in een cementfabriek

Een grote cementproductiebasis had te maken met ernstige adhesie van de retourrollen, veroorzaakt door vochtige klinkeras. Vóór vervanging moesten onderhoudsteams de retourrollen elke ploegendienst handmatig reinigen, wat een hoog arbeidsverbruik en frequente stilstand van de transportbanden veroorzaakte.

Na het installeren van YUFENG-spanrollen verwijdert de spiraalvormige structuur automatisch de asophoping tijdens bedrijf. De arbeidskosten voor het schoonmaken werden met ongeveer tweederde verlaagd, terwijl de verminderde slijtage van de band de levensduur van de transportband hielp verlengen.

Vijf kernconcurrentievoordelen

1. Echte industriële, in de praktijk geteste prestaties

Alle gegevens over de reinigingsefficiëntie, anti-afwijkingsprestaties en levensduur worden geverifieerd door middel van continue tests van de werking van industriële transportbanden. YUFENG richt zich op praktische toepassingsprestaties in plaats van op theoretische parameters.

2. Symmetrische dubbele spiraalvormige zelfreinigende structuur

Het bidirectionele spiraalontwerp verwijdert voortdurend kleverige materialen terwijl een evenwichtig bandcontact behouden blijft. Het vermindert de afwijkingsfrequentie van de band, voorkomt plaatselijke slijtage van de band en verbetert de transportstabiliteit onder natte en kleverige materiaalomstandigheden.

3. Meerkanaals afdichting en corrosiebescherming

De combinatie van labyrintcomposietafdichtingen en thermisch verzinkte oppervlaktebescherming voorkomt dat stof, modderig water en corrosieve materialen de interne lagers beschadigen, waardoor een langdurige onderhoudsvrije werking wordt ondersteund.

4. Geïntegreerd ontwerp voor lagere bedrijfskosten

Door de materiaalophoping, de reinigingsfrequentie, het vervangen van rollen en riemschade te verminderen, helpt de YUFENG Spiral Return Idler Roller klanten de totale onderhoudskosten van de transportband te verlagen en de productie-efficiëntie te verbeteren.

5. Professionele fabriekskwaliteitscontrole

YUFENG exploiteert geautomatiseerde snij-, las-, assemblage- en testworkshops onder de ISO9001-kwaliteitsmanagementnormen. Elke voltooide rol ondergaat vóór verzending een inspectie, inclusief concentriciteitstests, rotatieweerstandstests en verificatie van de afdichtingsprestaties.

Geschikte industriële toepassingsscenario's

1. Mijnbouwtransportsystemen

Geschikt voor ondergrondse en open kolenmijnen waar nat steenkoolslijm, ganggesteentepoeder en modderige minerale materialen worden vervoerd, waar regelmatig adhesie van de retourband optreedt.

2. Transport van bulkmateriaal in kusthavens

Ontworpen voor mineraalpoeder, ijzererts, zand en andere bulkmaterialen die worden vervoerd in vochtige maritieme omgevingen met risico op zoutmistcorrosie.

3. Cement-, metallurgie- en thermische energie-industrie

Toepasbaar op kleverige as, klinkerresten, ovenslakken en andere industriële materialen die zich gemakkelijk ophopen op conventionele keerrollen.

4. Minerale verwerkings- en aggregaatfabrieken

Geschikt voor transportsystemen voor natte modder, zandaggregaten en minerale verwerking die continue zelfreinigende prestaties vereisen.

5. Transportsystemen met frequente hechtingsproblemen

Ideaal voor elke retourbandsectie die last heeft van materiaalophoping, bandafwijking, frequente reinigingsvereisten en een korte levensduur van de rollen.

Waarom kiezen voor YUFENG?

Betrouwbare zelfreinigende transportbandoplossing van professionele fabrikant

YUFENG Spiral Return Idler Roller integreert precisie-spiraalvormige structurele technologie, geverifieerde industriële toepassingservaring en gestandaardiseerde fabriekskwaliteitscontrole. Het is ontworpen voor het transporteren van kleverig materiaal en helpt de ophoping van materiaal te elimineren, problemen met bandafwijkingen te verminderen en ongeplande stilstand van de transportband te minimaliseren.

Fabriekslevering en ondersteuning op maat

Als professionele fabrikant van transportcomponenten biedt YUFENG directe fabriekslevering, aangepaste specificaties, technisch advies en toepassingsmatchingdiensten voor wereldwijde integrators van bulktransportsystemen.

Verbeter de betrouwbaarheid van transportbanden met YUFENG

Kies voor de YUFENG-spanrol om automatische zelfreinigende prestaties, betrouwbare corrosiebescherming en stabiele werking van de retourband te bereiken voor veeleisende industriële transporttoepassingen.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de soepele retourrol en de spiraalvormige retourrol?

Gewone, soepel terugkerende spanrollen bieden alleen basisondersteuning van de riem. Kleverige materialen kunnen zich gemakkelijk ophopen op het roloppervlak, waardoor de band gaat afwijken en er regelmatig moet worden schoongemaakt.

YUFENG-spanrol maakt gebruik van een bidirectionele spiraalstructuur om tijdens het gebruik continu restmaterialen te verwijderen, waardoor het contactoppervlak van de riem schoner blijft en afwijkingsproblemen veroorzaakt door materiaalophoping worden verminderd.

Vraag 2: Hoe controleer ik de kwaliteit van een spiraalvormige retourrol vóór aankoop?

Klanten moeten zich op drie belangrijke punten concentreren:

1. Spiraallaskwaliteit

De spiraalvormige vlucht moet stevig aan de rolmantel worden gelast om losraken tijdens langdurig gebruik te voorkomen.

2. Afdichtingsstructuur

Een betrouwbare rol moet een meerlaagse labyrintafdichting gebruiken in plaats van eenvoudige stofringen om te voorkomen dat stof en water het lager beschadigen.

3. Anticorrosiebehandeling

Thermisch verzinkte rolschalen bieden een betere corrosieweerstand voor buiten-, mijnbouw- en vochtige industriële omgevingen.

Vraag 3: Welke materialen zijn beschikbaar voor spiraalvormige vluchtstructuren?

1. Spiraalvormige vlucht van koolstofstaal

Biedt een hoge slijtvastheid en slagvastheid, geschikt voor mijnbouw, havens, cementfabrieken en andere zware toepassingen.

2. Rubberen spiraalvlucht

Zorgt voor een zachter bandcontact en is geschikt voor transport met lichte lasten. Het heeft echter een lagere weerstand tegen hoge temperaturen en zware slijtage.
