Gelijke lengte trog-spanrol

Evenwichtige verdeling van de belasting is het kernvoordeel van de YUFENG-doorlooprol met gelijke lengte. Verkrijgbaar in diameters van 89–159 mm voor riembreedtes van 400–2400 mm. De drie rollen van gelijke lengte bieden symmetrische ondersteuning van de riem en helpen ongelijkmatige randslijtage en materiaalverspilling te verminderen. Elke eenheid ondergaat rotatie-, impact-, corrosie- en afdichtingstests, waarbij CAD-tekeningen en monstertests beschikbaar zijn.

Productdefinitie en compleet YUFENG-productieproces

1. Gelijke lengte trog-leirolstructuur

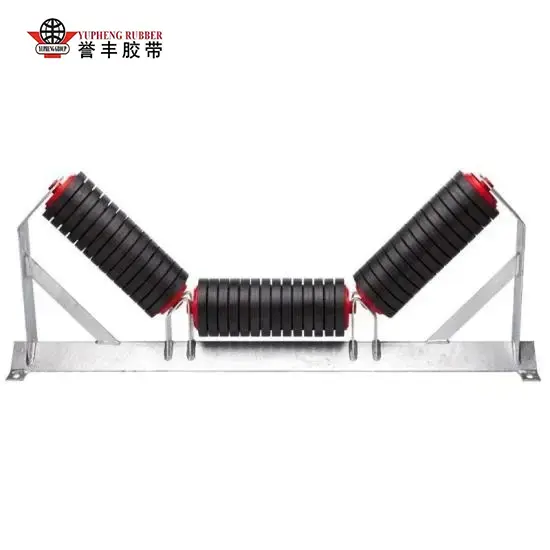

YUFENG Troughing Idler met gelijke lengte bestaat uit drie rollen met dezelfde lengte en diameter, gemonteerd op een geïntegreerde stempelbeugel. Eén horizontale middenrol en twee symmetrisch hellende zijrollen vormen een uitgebalanceerd concaaf draagprofiel voor stabiel transport van bulkmateriaal.

Vergeleken met trogrollen van ongelijke lengte die kortere vleugelrollen gebruiken, biedt het ontwerp met gelijke lengte een consistentere ondersteuning over de transportband. Dit helpt de belasting gelijkmatiger te verdelen en vermindert plaatselijke spanning, ongelijkmatige riemslijtage en mogelijke riemafwijkingen veroorzaakt door inconsistente rolafmetingen.

2. Versterkte constructie voor zwaar gebruik

YUFENG maakt gebruik van Q235 naadloze dikwandige stalen buizen, massieve koolstofstalen integrale assen, versterkte koudgestempelde beugels en meerlaagse labyrint-composiet dubbele oliekeerringen. CNC-snijden, gasbeschermd lassen en elektrostatische antiroestcoating op hoge temperatuur worden toegepast om de maatnauwkeurigheid, structurele sterkte en corrosieweerstand te verbeteren.

Terwijl sommige goedkope looprollen 2,0-2,5 mm dunwandige buizen gebruiken die kunnen vervormen onder langdurige zware belastingen, gebruiken YUFENG trog-looprollen met gelijke lengte 3,5 mm dikke naadloze stalen buizen. Zeer nauwkeurige dubbel afgedichte lagers uit de 6204-, 6205- en 6306-serie zijn verkrijgbaar afhankelijk van de belastingsvereisten.

3. Precisierotatie en stabiele loopprestaties

De radiale slingering van elke rol wordt binnen 0,5 mm geregeld, terwijl de statische rotatieweerstand op ongeveer 1,5–2,5 N wordt gehouden. Deze productiecontroles zorgen voor een soepele rotatie, lage wrijving en minder bedrijfsgeluid tijdens continu transport.

De versterkte structuur is geschikt voor veeleisende omgevingen met een hoge stofconcentratie, hoge luchtvochtigheid, spatten van minerale slurry en milde blootstelling aan zuren of alkaliën, en biedt stabiele ondersteuning voor langdurig gebruik van de transportband.

4. Aangepaste materialen voor verschillende toepassingen

Naast standaard stalen trogrollen van gelijke lengte, biedt YUFENG gespecialiseerde configuraties, waaronder met rubber beklede slijtvaste rollen, UHMWPE-polymeer anticorrosierollen en roestvrijstalen asopties.

Deze configuraties kunnen worden geselecteerd op basis van de abrasiviteit van het materiaal, corrosieomstandigheden, blootstelling aan vocht en transportbandvereisten. Alle binnenkomende grondstoffen ondergaan inspecties van de chemische samenstelling en mechanische sterkte voordat ze in productie gaan, om een ​​consistente productiekwaliteit te behouden.

Authentieke lange termijn veldtestgegevens

1. Zes maanden durende veldtest in een ondergrondse kolenmijn

Het technische team van YUFENG voerde een zes maanden durende ononderbroken veldtest uit van de Equal Length Troughing Idler Roller in een ondergrondse kolenmijn om de prestaties op lange termijn onder veeleisende transportomstandigheden te evalueren. De test omvatte continu bedrijf, draagbelasting, duurzaamheid van de afdichting, bescherming van de riem en beheersing van materiaalverspilling.

Testomgeving:Ondergrondse kolenmijnrijbaan met een stofconcentratie van ≥1200 mg/m³, omgevingstemperatuur variërend van -10°C tot +65°C, en 24 uur per dag continu transport.

Lagerbelasting met één groep:Tot 2.800 kg, verwerking van ruwe steenkool, gangsteen en gemengd ertsbulkmateriaal.

2. Geverifieerde prestatieresultaten

Levensduur:De testloopwielen verzamelden 32.600 stabiele draaiuren, met een geregistreerde levensduur die 3 à 5 keer langer was dan de gewone dunwandige looprollen van ongelijke lengte die ter vergelijking werden gebruikt.

Duurzaamheid van afdichting:Na 30 opeenvolgende dagen testen met stof en watersproeicirculatie onder hoge druk, vertoonden alle testmonsters geen vastlopen van de lagers en geen lekkage van interne smeermiddelen.

Riembescherming:De uitgebalanceerde rollenstructuur met gelijke lengte helpt de unilaterale randwrijving tussen de transportband en de rollen te verminderen, waardoor de algehele vervangingscyclus van de band onder de geteste omstandigheden tot 40% wordt verlengd.

Materiaalverspilling:Met een standaard troghoek van 35° behaalde het geteste trogsysteem met gelijke lengte een gemeten morspercentage van 0,48%, vergeleken met 3,2% voor parallelle vlakke looprollen en trogrollen van ongelijke lengte onder hetzelfde transportvolume.

Volledige productclassificatie en technische parameters

1. Standaard looprol met 3 rollen van gelijke lengte

Een configuratie voor algemeen gebruik voor transportsystemen voor mijnbouw, cement, graan en ander bulkmateriaal. Standaard troghoeken zijn 20°, 30°, 35° en 45°.

2. Impactbuffer met gelijke lengte door looprol

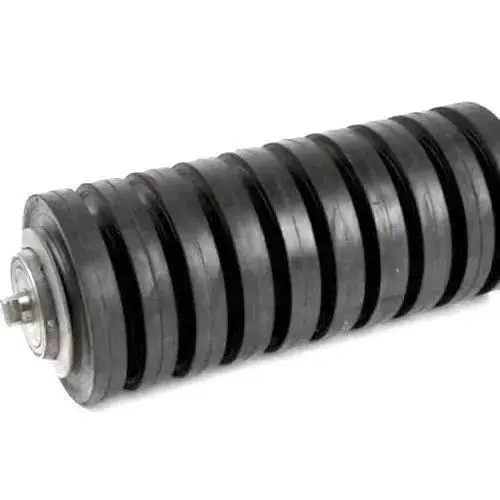

Deze rollen zijn ontworpen voor laad- en materiaalaanvoerpunten en zijn voorzien van dikke rubberen bekleding om de impact van vallend erts te absorberen en de directe impact op de transportband en de rollenstructuur te verminderen.

3. Automatische zelfuitlijnende looprol met gelijke lengte

Uitgerust met een ondersteuningsstructuur die afwijkingen corrigeert om de transportband terug te leiden naar de normale looppositie, waardoor randslijtage en potentiële bandbeschadiging worden verminderd.

4. UHMWPE anti-corrosie trog-looprol met gelijke lengte

Maakt gebruik van een UHMWPE-polymeer rollichaam met roestvrijstalen asopties voor corrosieve omgevingen zoals chemische fabrieken, zoutwerven en afvalwaterzuiveringsinstallaties die worden blootgesteld aan zure, alkalische of zoute mist.

Standaard technische parametertabel

Echte wereldwijde klantprojectcases

1. Open steenkolenmijnbouwproject in Mongolië

Een 12 km lang kolentransportsysteem over de bergen met een 1.200 mm brede band voor zwaar gebruik en een ontworpen transportcapaciteit van 2.000 ton per uur ondervond eerder voortijdige storingen met looprollen van ongelijke lengte na ongeveer 6.000 bedrijfsuren.

YUFENG leverde op maat gemaakte 35 ° versterkte afdichtingen met gelijke lengte trog-looprollen met verdikte buiswanden en verbeterde labyrintafdichting. Na 18 maanden ononderbroken gebruik buitenshuis werd bij het project geen rolvervanging en geen rolstoring gemeld, terwijl de maandelijkse arbeidskosten voor onderhoud met ongeveer 65% daalden.

2. Terminal voor het lossen van erts in Zuidoost-Azië

Het project omvatte het continu lossen van schepen in de open lucht en het transporteren van opslagplaatsen onder ernstige zoutmistcorrosie aan de kust. YUFENG leverde UHMWPE anti-corrosie trog-looprollen met gelijke lengte en roestvrijstalen interne assen.

Na twee jaar ononderbroken gebruik vertoonden de geleverde rollen geen gemelde roestgerelateerde defecten of verstoppingen van de lagers, wat een betrouwbare ondersteuning biedt voor de langdurige behandeling van bulkmateriaal langs de kust.

3. Productielijn voor binnenlandse cementklinkers

Voor een cementklinkerproductielijn met een dagelijkse capaciteit van 5.000 ton waren rollen nodig voor het transport van ovenas bij hoge temperaturen en het transport van zeer schurende aggregaat. YUFENG leverde met rubber beklede gelijke lengte impacttroggen om de impact en het schurende contact tussen het getransporteerde materiaal, de rollen en de transportband te verminderen.

De op maat gemaakte slagvaste configuratie helpt het oppervlak van de transportband te beschermen, abnormale slijtage te verminderen en de bedrijfscyclus van het transportsysteem te verlengen.

Kernconcurrentievoordelen versus gewone marktluiers van ongelijke lengte

Toepasselijke industriële scenario's

YUFENG Gelijke lengte trog-spanrol is ontworpen voor transportsystemen voor bulkmateriaal die een evenwichtige lastverdeling, stabiele riemondersteuning en betrouwbare langdurige werking vereisen. Afhankelijk van de werkomgeving kunnen verschillende rolmaterialen en -configuraties worden geselecteerd.

1. Mijnbouw

Geschikt voor open kolenmijnen, ondergrondse transportsystemen voor ijzererts, gouderts en bauxiet, ter ondersteuning van het transport over lange afstanden van zware bulkmaterialen onder veeleisende bedrijfsomstandigheden.

2. Thermische energiecentrales

Gebruikt voor kolenaanvoerlijnen, transport van kalksteenontzwavelingsmateriaal en transportsystemen voor ketelas en slakken. De versterkte rollenstructuur ondersteunt de continue verwerking van bulkmateriaal.

3. Bouwmaterialenindustrie

Geschikt voor cementfabrieken, zand- en steengroeven, grindverwerkingslijnen en andere toepassingen met schurende bulkmaterialen en continu transport.

4. Havens en terminals voor bulklading

Ontworpen voor het laden, lossen en transportsystemen voor kolen, ijzererts, graan en chemische bulklading. Er kunnen verschillende rolmaterialen en afdichtingsconfiguraties worden geselecteerd voor buitenomgevingen en omgevingen met hoge luchtvochtigheid.

5. Chemische en zoutproductie

UHMWPE anti-corrosie trog-leirollen met gelijke lengte zijn beschikbaar voor toepassingen die worden blootgesteld aan zuur, alkali, zoutmist en andere corrosieve omstandigheden, waaronder chemische fabrieken, zoutproductiefaciliteiten en gerelateerde materiaalbehandelingssystemen.

6. Graanverwerkende industrie

Slijtvaste en voedselveilige rolopties zijn geschikt voor opslag- en transportsystemen voor tarwe, maïs, rijst en andere agrarische bulkmaterialen, en zorgen voor een soepele rotatie en stabiele bandondersteuning.

Fabriek professionele sterkte en kwaliteitsborging

YUFENG exploiteert een gestandaardiseerde geautomatiseerde productiewerkplaats van 20.000 m², uitgerust met meer dan 50 sets CNC-precisieverwerkingsapparatuur. Met een maandelijkse productiecapaciteit van maximaal 80.000 transportbandrollen en 15 jaar toegewijde productie-ervaring, richten we ons op betrouwbare walsoplossingen voor de mijnbouw, cement, havens, energieopwekking, landbouw en andere bulktransportindustrieën.

1. Productiecapaciteit

Ons productiesysteem integreert CNC-precisieverwerking, fabricage van rolbuizen, bewerking van assen, lassen, lagermontage, afdichting en oppervlaktebehandeling. De productiecapaciteit ondersteunt zowel standaard rollenbestellingen als aangepaste specificaties voor grootschalige transportprojecten.

2. Kwaliteitscertificeringen en naleving

Onze walsproducten worden vervaardigd onder een gecontroleerd kwaliteitsmanagementsysteem en ondersteunen ISO 9001, MT/T 821 en CE-gerelateerde eisen. Voor gekwalificeerde klantprojecten kunnen fabrieksauditrapporten en productprestatietestdocumenten van derden worden verstrekt.

3. Kwaliteitscontrole in vijf fasen

Ons QC-proces omvat de inspectie van de inkomende grondstoffen, het testen van de lassterkte van halffabrikaten, het testen van de weerstand tegen rotatie van de rol, de simulatie van veroudering van de afdichting en de eindinspectie van de verpakking. Dit meerfasige inspectiesysteem helpt bij het handhaven van consistente maatnauwkeurigheid, afdichtingsprestaties en rotatiestabiliteit over productiebatches.

4. CAD-engineering en technische ondersteuning

YUFENG biedt gratis CAD-technische tekeningen voor projectmatching, installatiebevestiging en verificatie van de transportbandstructuur. Ons technische team kan de geschikte roldiameter, troghoek, lagerconfiguratie en beugelafmetingen aanbevelen, afhankelijk van de bandbreedte en transportomstandigheden.

5. Voorbeeld en aangepaste productieservice

Kleine proefbestellingen kunnen worden ondersteund met monsterlevering binnen ongeveer 7 dagen, afhankelijk van de productspecificaties. Standaard massaproductieorders vergen doorgaans 15 tot 20 dagen, terwijl aangepaste specificaties worden gepland op basis van de projectvereisten en de complexiteit van de productie.

6. Wereldwijde after-salesondersteuning

YUFENG biedt technische begeleiding op afstand voor rolselectie, installatie en bediening. Voor gekwalificeerde grootschalige overzeese industriële projecten kunnen we ook ter plaatse hulp bieden om klanten te helpen betrouwbare transportbandprestaties te bereiken.

Conversie

Bent u op zoek naar een wals met een lange levensduur en weinig onderhoud om uw bulktransportsysteem te upgraden en de bedrijfskosten op de lange termijn te verlagen? Neem nu contact op met ons professionele technische team om gratis productmonsters aan te vragen, op maat gemaakte technische tekeningen en een fabrieksdirecte groothandelsprijslijst te ontvangen! Wij bieden een totaaloplossing voor het matchen van transportcomponenten voor al uw materiaaltransportprojecteisen.

FAQ-sectie

1. Vraag: Wat zijn de belangrijkste voordelen van onze trogrollen met gelijke lengte ten opzichte van looprollen met ongelijke lengte?

A: Onze drie identieke rollen van gelijke lengte zorgen voor een volledig uitgebalanceerde verdeling van de belasting, elimineren eenzijdige bandspanning en randslijtage, verminderen materiaalverspilling en verlengen de levensduur van de transportband aanzienlijk. 35° is de meest universele standaardhoek die geschikt is voor de meeste mijnbouw- en cementindustriële projecten. Het type met een lichthoek van 20° is geschikt voor graantransport met lichte lasten, terwijl het model met diepe trog van 45° is ontworpen voor bulktransport met hoge capaciteit. YUFENG kan de hellingshoek van de beugel volledig aanpassen aan de ontwerptekening van uw transportband.

2. Vraag: Kunnen we anti-corrosie trog-leirollen van gelijke lengte leveren voor zoutwerven en chemische productiefabrieken?

EEN: Absoluut. We bieden drie anti-corrosieoplossingen: UHMWPE niet-metaalpolymeer looprollen van gelijke lengte, met rubber beklede, slijtvaste, roestwerende stalen looprollen en op maat gemaakte roestvrijstalen interne aslooprollen, die zich kunnen aanpassen aan langdurige zure, alkalische en zoute mistcorrosieve werkomgevingen.

3. Vraag: Wat zijn de minimale bestelhoeveelheid en de standaard levertijd?

 A: De MOQ van de monsterproef is 1 stuk; bulk formele bestelling MOQ is 100 sets. Standaard voorraad conventionele looprolspecificaties van gelijke lengte kunnen binnen 7 werkdagen worden geleverd, terwijl op maat gemaakte niet-standaard looprollen van gelijke lengte een productieperiode van 15-20 dagen vereisen.

4. Vraag: Voldoen de looprollen van gelijke lengte aan de internationale industriële ontwerpnormen?

A: Alle eindproducten voldoen volledig aan de wereldwijde industriële normen van CEMA, ISO, MT/T 821 en DIN. Volledige officiële testrapporten zijn bijgevoegd voor grensoverschrijdende exportinklaring.
