Zwaar uitgevoerde looprol

YUFENG Heavy Duty Troughing Idler Roller is gebouwd voor transportsystemen met hoge belasting en combineert een versterkte structuur met een verbeterd laadvermogen voor veeleisende mijnbouw-, haven-, cement- en bulkmateriaaltoepassingen. Verkrijgbaar in diameters van 108–159 mm voor bandbreedtes van 650–2400 mm. Elke rol ondergaat belasting-, impact-, corrosie-, temperatuur- en rotatietests om betrouwbare prestaties op de lange termijn te garanderen.

Productkerndefinitie en versterkt YUFENG-productieproces

1. Robuuste trog-loopconstructie

De YUFENG Heavy Duty trog-looprol is een geïntegreerd lagersamenstel met drie rollen, bestaande uit een verdikte horizontale middenrol en twee symmetrisch hellende zijrollen. De rollen zijn gemonteerd op een 8 mm dikke, integraal gestanste beugel voor zware lasten om een ​​diepe trogstructuur te vormen die is ontworpen voor het transport van grote hoeveelheden bulkmateriaal.

Vergeleken met conventionele, lichte trogrollen die dunnere buizen en beugels gebruiken, is de versterkte structuur ontworpen om vervorming te verminderen en de belastingsverdeling te verbeteren bij zware ertsimpact en continu gebruik met hoge belasting. Het is geschikt voor mijnbouw, steengroeven, cement en andere veeleisende transportsystemen voor bulkmateriaal.

2. Versterkte componenten voor toepassingen met zware belasting

YUFENG maakt gebruik van 4,0 mm dikke Q235 naadloze stalen buizen voor het rollichaam, samen met een massieve gesmede koolstofstalen as uit één stuk, versterkte lagerzittingen en drielaags composiet labyrintafdichting. Tijdens het hele productieproces wordt gebruik gemaakt van zwaar CNC-snijden, robotachtig gasbeschermd lassen met volledige penetratie en hoge-temperatuur elektrostatische bakverf.

Vergeleken met goedkope, lichte looprollen die gewoonlijk worden geproduceerd met dunwandige buizen van 2,0–2,8 mm, bieden de versterkte rolbuis van 4,0 mm en de beugel voor zware lasten een sterkere structurele ondersteuning voor veeleisende transportomstandigheden. Dubbel afgedichte 6306- en 6308-lagers met hoge belasting zijn verkrijgbaar afhankelijk van de vereiste belastingsconfiguratie.

3. Precisierotatie en afdichtingsprestaties

De radiale slingering van elke rol wordt onder de 0,4 mm geregeld, terwijl de statische rotatieweerstand op ongeveer 1,2–2,2 N wordt gehouden. Deze productiecontroles helpen bij het bereiken van een soepele rotatie, lagere wrijving en stabiele loopprestaties tijdens continu zwaar gebruik.

Het versterkte afdichtingssysteem is ontworpen voor omgevingen met een hoge stofconcentratie, blootstelling aan zoute mist, industriële omstandigheden met hoge temperaturen en spatten van zwakke zuren of alkalische mineralen.

4. Aangepaste configuraties voor zwaar gebruik

Naast de standaard zwaar uitgevoerde trogrollen van koolstofstaal, biedt YUFENG gespecialiseerde configuraties, waaronder dikke, met rubber beklede slagvaste rollen, UHMWPE zware anticorrosierollen en roestvrijstalen asversies voor omgevingen met zoute mist.

Alle binnenkomende grondstoffen ondergaan vóór productie een inspectie van de chemische samenstelling en mechanische treksterktetests. Dit helpt bij het handhaven van een consistente materiaalkwaliteit en structurele betrouwbaarheid gedurende het hele productieproces.

Authentieke 8 maanden durende continue veldtestgegevens onder zware belasting

1. Testomstandigheden in open ijzerertsmijnen

De technische ingenieurs van YUFENG voerden een 8 maanden durende continue veldtest uit van de Heavy Duty Troughing Idler Roller in een open ijzerertsmijn. De test evalueerde de prestaties op lange termijn onder zware belasting, veel stof en bedrijfsomstandigheden met variabele temperaturen.

Testomgeving:Openluchtmijngebied voor ijzererts met een stofconcentratie van ≥1500 mg/m³, een omgevingstemperatuur variërend van -15°C tot +70°C, en 24 uur per dag continu transport van zware ertsen.

Maximale lagerbelasting voor één groep:Tot 3.500 kg, verwerking van grote stukken ijzererts, ganggesteente en gemengde zware bulkmineralen.

2. Geverifieerde prestatieresultaten bij zwaar gebruik

Levensduur:De test omvatte 35.200 ononderbroken bedrijfsuren, met een geregistreerde levensduur die 4 à 6 keer langer was dan die van de dunwandige, lichte trogloopwielen die ter vergelijking werden gebruikt.

Duurzaamheid van afdichting:Na 40 opeenvolgende dagen van cyclische stof- en hogedruk-verouderingstests met pekelwater, werd bij alle testmonsters geen vastlopen van de lagers en geen lekkage van interne smeermiddelen vastgesteld.

Riembescherming voor zware lasten:De versterkte, uitgebalanceerde trogstructuur helpt de eenzijdige randwrijving tussen de zwaarbelaste transportband en de rollen te verminderen. Onder de geteste omstandigheden werd de totale vervangingscyclus van de transportband met ongeveer 45% verlengd.

Materiaalverspilling:Met een standaard diepe troghoek van 35° bereikte het geteste, zware trogsysteem een ​​gemeten morspercentage van 0,38% bij het transporteren van grote klompen erts en fijn mineraal poeder, vergeleken met 3,5% voor gewone lichte trogleirollen onder hetzelfde transportvolume.

Volledig assortiment YUFENG Heavy-Duty productclassificatie en standaard technische parameters

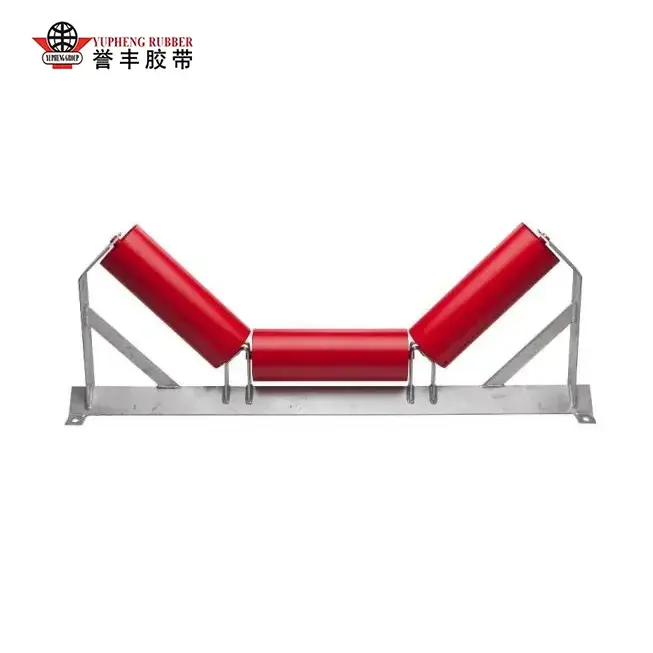

1. Standaard versterkte 3-rollen zware trog-looprol

Ontworpen voor grootschalige mijnen, cementfabrieken en thermische kolentransportsystemen. Standaard troghoeken omvatten 20°, 30°, 35° en 45° om tegemoet te komen aan verschillende vereisten voor bandondersteuning en materiaalbelasting.

2. Buffer door looprol met zware impact

Beschikt over dikke, slijtvaste rubberen bekleding op het walsoppervlak en is ontworpen voor ertsaanvoer en materiaalafgiftepunten. De versterkte structuur helpt de impact van grote klompen erts te absorberen en beschermt de transportband tegen overmatige impactbelasting.

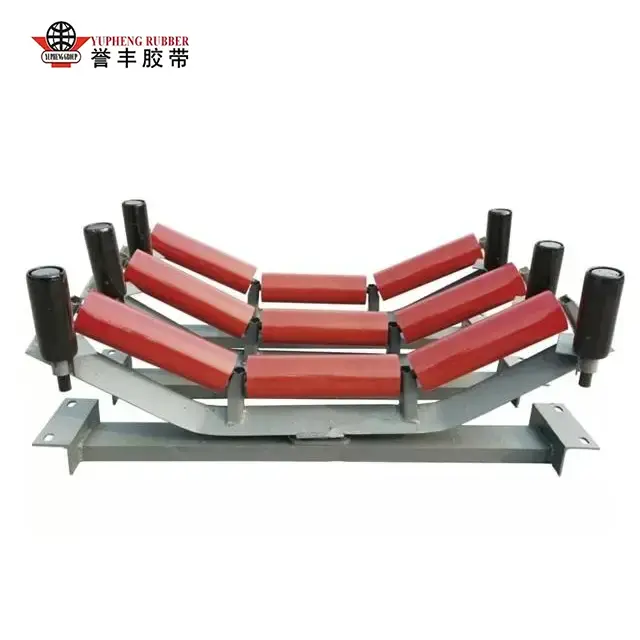

3. Zware zelfinstellende afwijkingscorrectie via looprol

Uitgerust met een zwaar uitgevoerd steunframe voor zwenkcorrectie dat de transportband helpt terug te leiden naar de normale looppositie. Het is geschikt voor zware transportsystemen over lange afstanden waarbij een afwijking van de riem kan leiden tot scheuren van de randen en ongelijkmatige slijtage.

4. UHMWPE anti-corrosie zware trog-looprol

Maakt gebruik van een niet-metalen UHMWPE-rollichaam en is ontworpen voor kustzoutwerven, chemische fabrieken en andere zware transportomgevingen die worden blootgesteld aan zuur-, alkali- en zoutmistcorrosie.

Standaard technische parametertabel

Echte wereldwijde klantprojectcases in de zware industrie

YUFENG-looprollen zijn geëxporteerd naar meer dan 36 landen en regio's, ter ondersteuning van grootschalige mijnbouw-, cement-, haven- en bulktransportprojecten. De volgende cases demonstreren de toepassing van op maat gemaakte heavy-duty walsconfiguraties onder veeleisende bedrijfsomstandigheden.

1. Open-pit ijzerertsmijnbouwproject in Kazachstan

Het project omvatte een transportsysteem voor zwaar erts van 15 km lang, waarbij gebruik werd gemaakt van een 1.400 mm brede ultrazware transportband met een ontworpen transportcapaciteit van 2.500 ton per uur. Bij eerder gebruikte, lichte trogrollen traden na ongeveer 5.500 draaiuren vervorming van de beugel en defecten aan de lagers op.

YUFENG leverde op maat gemaakte 35° zware troglooprollen met 4,0 mm dikke rolbuizen, versterkte stempelbeugels en drielaagse afdichting. Na 20 maanden van ononderbroken gebruik bij zware belasting buitenshuis rapporteerde het project geen rolvervanging en nul gerapporteerde rolstoringen, terwijl de maandelijkse onderhoudskosten met ongeveer 68% waren verminderd.

2. Terminal voor het lossen van bulkerts in Indonesië

De terminal opereert onder langdurige blootstelling aan de buitenlucht en ernstige zoutmistcorrosie aan de kust, met continue scheepsladingen en opslag van erts gedurende het hele jaar.

YUFENG leverde UHMWPE anti-corrosie heavy-duty trog-looprollen met 316 roestvrijstalen interne assen. Na twee jaar ononderbroken gebruik onder zware belasting vertoonden de geleverde rollen geen gemelde roestgerelateerde defecten of lagerblokkering.

3. Productielijn voor binnenlandse zware cementklinkers

Voor een cementklinkerproductielijn met een dagelijkse productiecapaciteit van 6.000 ton waren rollen nodig voor het transport van ovenas bij hoge temperaturen en het transport van zeer schurend aggregaat over lange afstanden.

YUFENG leverde met rubber beklede Heavy Impact Troughing Idlers om de impact en het schurende contact tussen zware materialen en de transportband te verminderen. De op maat gemaakte configuratie helpt het bandoppervlak te beschermen, abnormale slijtage te verminderen en de bedrijfscyclus van het heavy-duty transportsysteem te verlengen.

Kernconcurrentievoordelen versus gewone trog-looprollen voor licht gebruik

Toepasselijke zware industriële scenario's met gedetailleerde YUFENG-toepassingsuitleg

YUFENG Heavy Duty trog-looprol is ontworpen voor grootschalige transportsystemen voor bulkmateriaal die een hoog draagvermogen, een lange levensduur en een stabiele werking onder zware werkomstandigheden vereisen. Afhankelijk van de toepassingsvereisten kunnen verschillende rolconstructies en materialen worden geselecteerd.

1. Mijnbouw

Geschikt voor grote open kolenmijnen, ondergrondse transportsystemen voor ijzererts, gouderts en bauxiet. De versterkte structuur voor zwaar gebruik ondersteunt het transport over lange afstanden van bulkmaterialen met een hoge dichtheid, terwijl de vervorming van de rollen en de onderhoudsfrequentie bij voortdurende zware belasting worden verminderd.

2. Thermische energiecentrales

Ontworpen voor transportlijnen voor zware steenkooltoevoer, transport van kalksteenontzwavelingsmateriaal en systemen voor het hanteren van ketelasslakken. De configuratie met hoge belasting draagt ​​bij aan het behoud van stabiele rotatieprestaties tijdens langdurig continu gebruik.

3. Bouwmaterialenindustrie

Gebruikt in grote cementfabrieken, zware zand- en steengroeven en productielijnen voor grindverwerking. Het versterkte rollichaam en de slagvaste opties bieden betrouwbare ondersteuning voor schurende materialen en transportomstandigheden met grote volumes.

4. Havens en kades voor bulklading

Geschikt voor het laden, lossen en transporteren van kolen, ijzererts, graan en chemische bulklading. Weerbestendige afdichtingsstructuren en corrosiebestendige configuraties zijn beschikbaar voor buitenomgevingen aan de kust.

5. Chemische en zoutproductie-industrie

UHMWPE anti-corrosie zware trog-looprollen zijn beschikbaar voor productieomgevingen die worden blootgesteld aan zuur-, alkali- en zoutmistcorrosie. Het niet-metalen rollichaam helpt corrosiegerelateerde onderhoudsproblemen in chemische fabrieken en zoutproductiefaciliteiten te verminderen.

6. Zware graanverwerkende industrie

Slijtvaste, robuuste roloplossingen zijn geschikt voor grootschalige opslag- en transportsystemen voor tarwe, maïs, rijst en andere agrarische bulkmaterialen, en bieden een soepele rotatie en stabiele ondersteuning van de transportband.

YUFENG Fabriek Professionele kracht en geautoriseerde wereldwijde kwalificaties

YUFENG exploiteert een gestandaardiseerde geautomatiseerde productiewerkplaats voor zware lasten van 22.000 m², uitgerust met meer dan 60 sets CNC-precisieverwerkingsapparatuur voor zwaar gebruik. Met een maandelijkse productiecapaciteit van maximaal 90.000 sets transportbandrollen en 15 jaar gespecialiseerde productie-ervaring, richten we ons op het leveren van betrouwbare heavy-duty walsoplossingen voor de wereldwijde mijnbouw-, cement-, energieopwekkings-, haven- en bulkmateriaalindustrieën.

1. Geavanceerde productiemogelijkheden voor zwaar gebruik

Ons productiesysteem integreert zware buisverwerking, asbewerking, precisielassen, lagermontage, afdichtingsinstallatie en oppervlaktebeschermingsbehandeling. De productiecapaciteit ondersteunt zowel de standaardproductie van zware rollen als op maat gemaakte engineeringprojecten waarvoor speciale materialen en structuren nodig zijn.

2. Internationale kwaliteitscertificeringen en -verificatie

YUFENG-rolproducten worden vervaardigd onder ISO 9001-kwaliteitsmanagementvereisten en ondersteunen MT/T 821-normen voor de kolenmijnindustrie en CE-exportvereisten. Fabrieksauditrapporten van derden en testdocumenten voor zware belasting kunnen worden verstrekt aan gekwalificeerde industriële klanten wereldwijd.

3. Vijftraps zware kwaliteitscontrole

Ons kwaliteitscontrolesysteem omvat vijf belangrijke inspectieprocessen:

Grondstofinspectie:Verificatie van treksterkte en materiaalsamenstelling vóór productie.

Testen van lassterkte:Inspectie van de drukweerstand van halffabrikaten en structurele sterkte-inspectie.

Rotatieprestatietesten:Voltooide rolrotatieweerstand en loopstabiliteitverificatie.

Simulatie van afdichtingsveroudering:Zoutsproei- en omgevingsverouderingstests om de beschermingsprestaties op de lange termijn te evalueren.

Laatste inspectie van verzending:Exportverpakking en uiterlijkinspectie vóór levering.

4. Technische ondersteuning en service op maat

YUFENG biedt gratis CAD-technische tekeningen voor projectmatching en bevestiging van het ontwerp van het transportsysteem. Kleine proefbestellingen kunnen binnen ongeveer 7 dagen een zware monstervoorbereiding ondergaan, terwijl op maat gemaakte bulkbestellingen doorgaans 18-22 dagen nodig hebben, afhankelijk van de specificaties en productie-eisen.

Ons technische team biedt wereldwijde after-salesondersteuning op afstand, inclusief begeleiding bij het selecteren van rollen, installatie-aanbevelingen en analyse van de bedrijfstoestand. Er is ook een matchingservice ter plaatse beschikbaar voor gekwalificeerde grootschalige overzeese zware industriële projecten.

8. Veelgestelde vragen

1. V: Welke structurele kernverbeteringen heeft de heavy-duty trog-looprol in vergelijking met gewone, lichte trog-looprollen?

A: We upgraden de wand van de rolbuis naar een naadloze stalen buis van 4,0 mm dik, een versterkte lastbeugel van 8 mm dik en een drielaags composiet anti-corrosie afdichtingssysteem, waardoor het maximale draagvermogen en de levensduur onder zware impact van erts aanzienlijk worden verbeterd. Een diepe troghoek van 35° is de meest universele standaard voor zware mijnbouw- en cementindustriële projecten. Het type met een lichte hoek van 20° is geschikt voor graantransport met lichte lasten, terwijl het model met superdiepe trog van 45° is ontworpen voor het transport van zware bulk met ultrahoge capaciteit om de overstroming van erts tot een minimum te beperken. We kunnen de hellingshoek van de beugel volledig aanpassen aan de ontwerptekening van uw zware transportband.

2. Vraag: Kunnen we anti-corrosie heavy-duty trog-looprollen leveren voor kustzoutwerven en chemische fabrieken voor zware productie?

EEN: Absoluut. We bieden drie zware anticorrosieve bijpassende oplossingen: UHMWPE niet-metaalpolymeer zware loopwielen, dikke, met rubber beklede, slijtvaste, roestwerende zware stalen looprollen en op maat gemaakte 316 roestvrijstalen zware looprollen met interne as, die zich kunnen aanpassen aan langdurige zure, alkalische en zoute mist zware corrosieve werkomgevingen.

3. Vraag: Wat is de minimale bestelhoeveelheid en de standaard levertijd voor zwaar gebruik?

A: De MOQ van de zware monsterproef is 1 stuk; bulk formele zware bestelling MOQ is 100 sets. Standaard voorraad conventionele heavy-duty spanrolspecificaties kunnen binnen 7 werkdagen worden geleverd, terwijl op maat gemaakte, niet-standaard heavy-duty trogspanrol een productieperiode van 18-22 dagen vereist.

4. Vraag: Voldoen zware trog-looprollen aan de internationale zware industriële ontwerpnormen?

A: Alle afgewerkte producten voor zwaar gebruik voldoen volledig aan de wereldwijde zware industriële normen van CEMA, ISO, MT/T 821 en DIN. Volledige officiële testrapporten voor zware lasten en CE-certificeringsdocumenten zijn bijgevoegd voor grensoverschrijdende exportinklaring.

Upgrade uw transportsysteem voor zware bulk met YUFENG

Bent u op zoek naar vrijlooprollen met een lange levensduur en weinig onderhoud om de betrouwbaarheid van het transport van zware bulkgoederen te verbeteren en de bedrijfskosten op de lange termijn te verlagen?

Neem vandaag nog contact op met het professionele technische team van YUFENG om productmonsters, op maat gemaakte technische tekeningen en een fabrieksdirecte offerte aan te vragen. Wij bieden complete oplossingen voor zware transportcomponenten voor materiaaltransportprojecten met een groot tonnage over de hele wereld.
